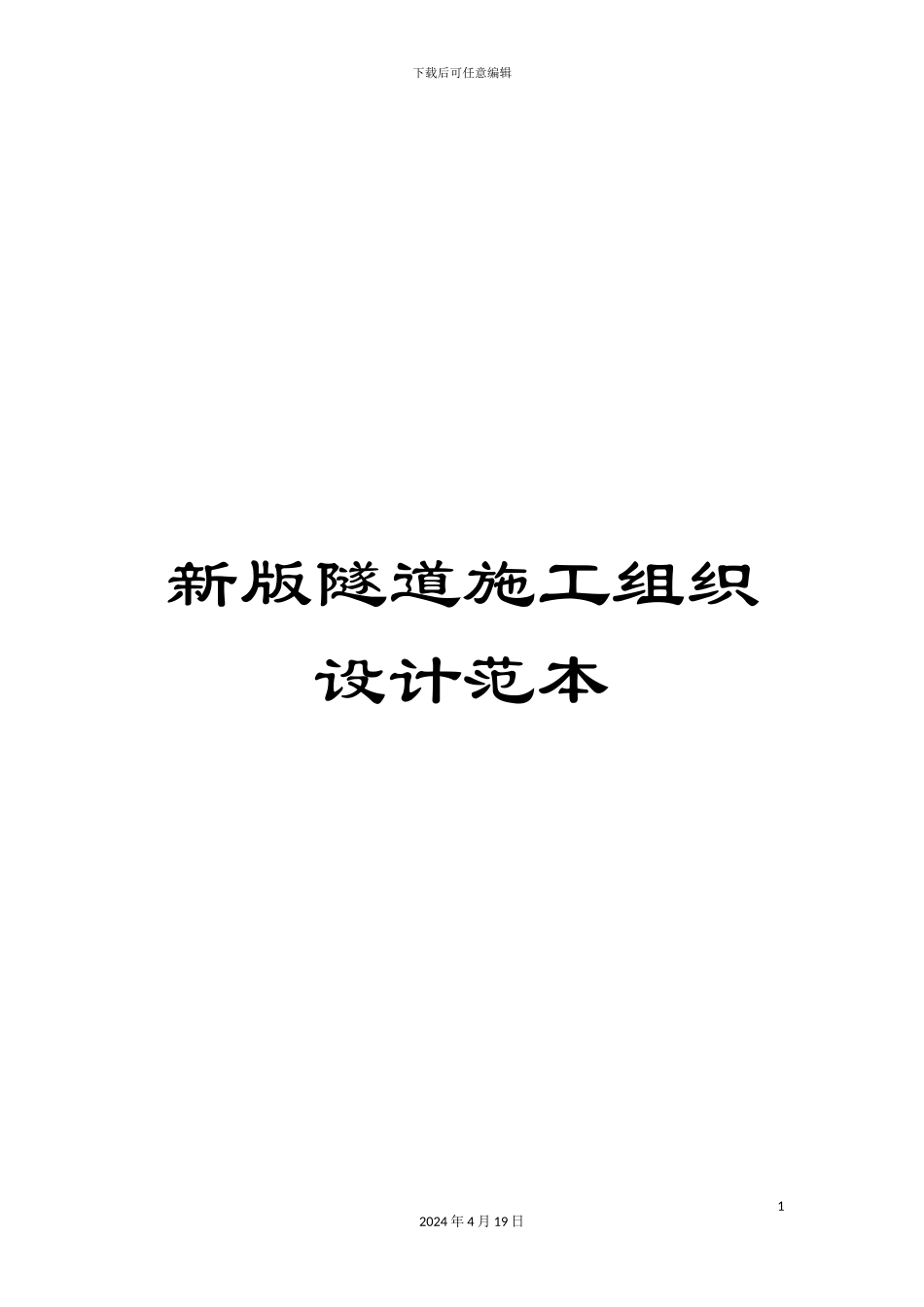

新版隧道施工组织设计范本

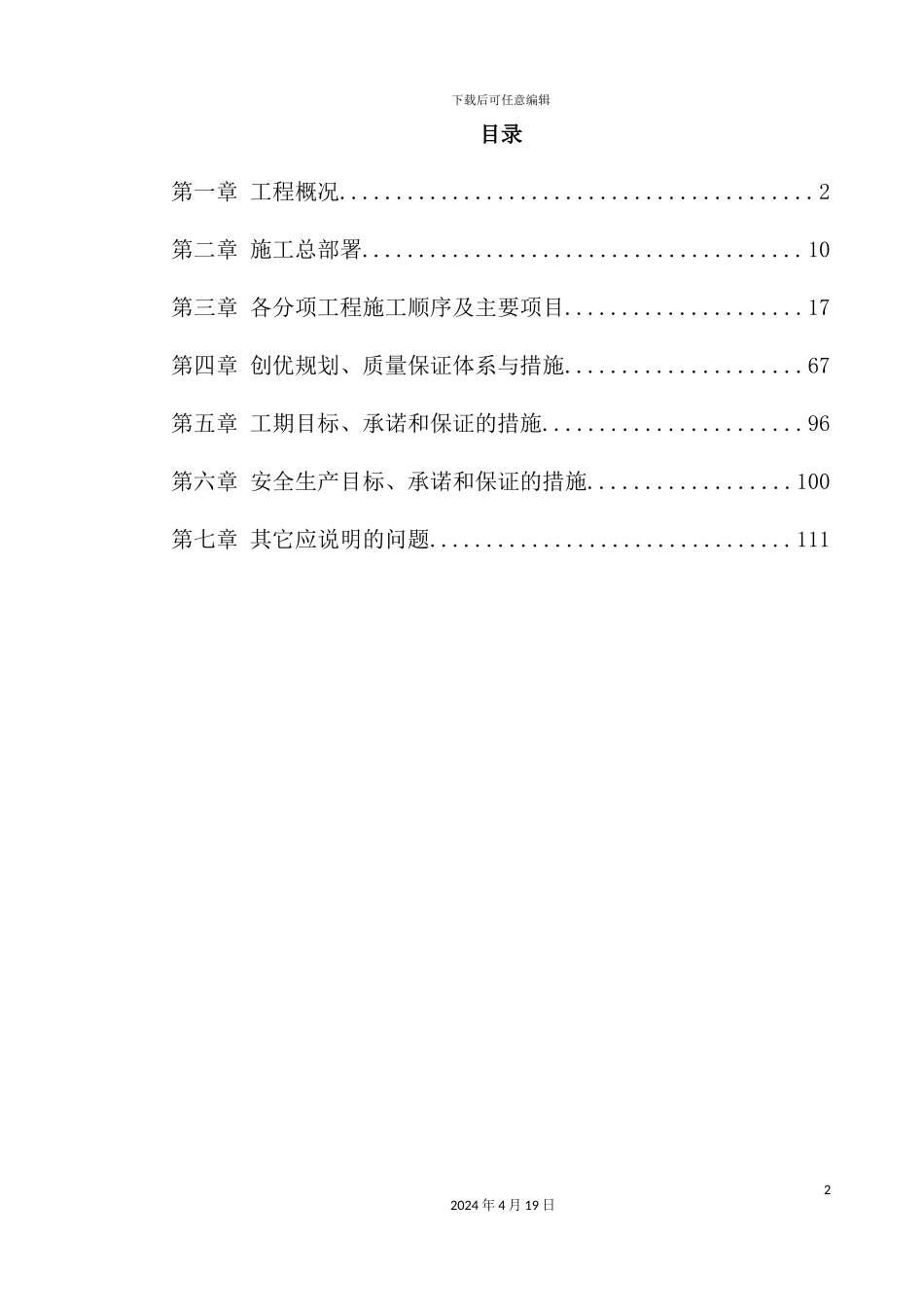

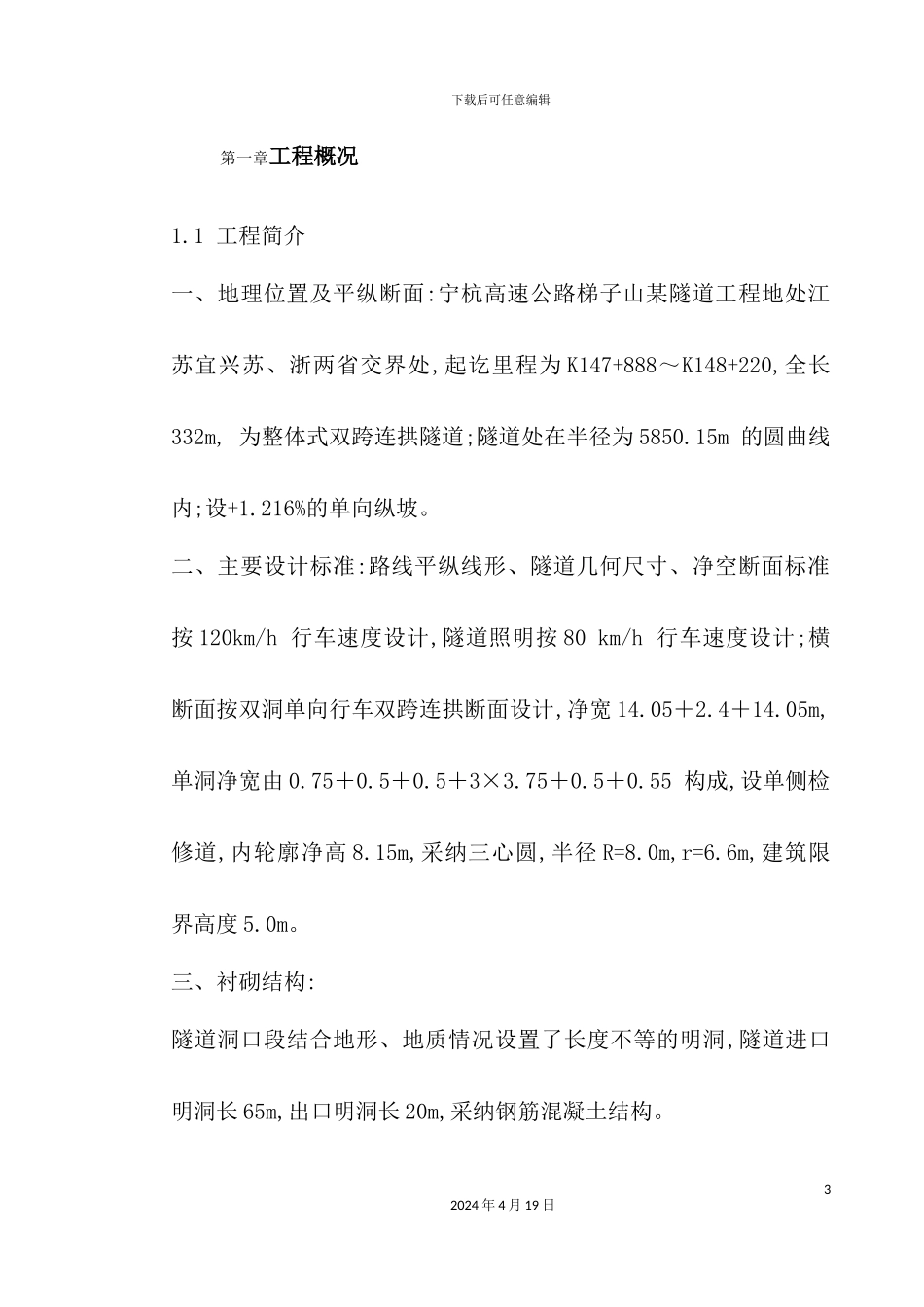

下载后可任意编辑新版隧道施工组织设计范本12024 年 4 月 19 日下载后可任意编辑目录第一章 工程概况..........................................2第二章 施工总部署.......................................10第三章 各分项工程施工顺序及主要项目.....................17第四章 创优规划、质量保证体系与措施.....................67第五章 工期目标、承诺和保证的措施.......................96第六章 安全生产目标、承诺和保证的措施..................100第七章 其它应说明的问题................................11122024 年 4 月 19 日下载后可任意编辑第一章工程概况1.1 工程简介一、地理位置及平纵断面:宁杭高速公路梯子山某隧道工程地处江苏宜兴苏、浙两省交界处,起讫里程为 K147+888～K148+220,全长332m, 为整体式双跨连拱隧道;隧道处在半径为 5850.15m 的圆曲线内;设+1.216%的单向纵坡。二、主要设计标准:路线平纵线形、隧道几何尺寸、净空断面标准按 120km/h 行车速度设计,隧道照明按 80 km/h 行车速度设计;横断面按双洞单向行车双跨连拱断面设计,净宽 14.05＋2.4＋14.05m,单洞净宽由 0.75＋0.5＋0.5＋3×3.75＋0.5＋0.55 构成,设单侧检修道,内轮廓净高 8.15m,采纳三心圆,半径 R=8.0m,r=6.6m,建筑限界高度 5.0m。三、衬砌结构:隧道洞口段结合地形、地质情况设置了长度不等的明洞,隧道进口明洞长 65m,出口明洞长 20m,采纳钢筋混凝土结构。32024 年 4 月 19 日下载后可任意编辑洞身段衬砌按新奥法原理设计,初期支护采纳喷、锚、网、钢拱架支护,二次衬砌采纳钢筋混凝土或素混凝土衬砌,中隔墙采纳钢筋混凝土,同时视地层、地质条件增加管棚、超前锚杆等预加固措施,洞口偏压、浅埋地段结合地质条件实行地表砂浆锚杆、反压回填等工程措施。各类围岩复合式衬砌支护参数见表 1-01。 各类围岩复合衬砌设计参数表 表 1-01 25#喷径向锚杆钢筋网钢架超前支护仰拱二次模筑25# 25# 25# 项目砼厚度cm 直径mm 长 度m 间距 cm 直径mm 间 距cm 型号间距cm 棚管直径间距cm 长度m 砼钢筋砼钢筋砼cm cm cm 围岩Ⅱ 30 φ25 3.5/4 75*75 75*100 φ6 15*15 Ⅰ25a 75 φ89 35 20 70 50 42024 年 4 月 19 日下载后可任意编辑类别Ⅲ 25 3.5/3 100*100 Ⅰ20b 100 φ50 35 4.5 70 50 四、洞门设计:本着”早进洞、晚出洞”的原则并结合隧道进出口地层、地质特征及开...
