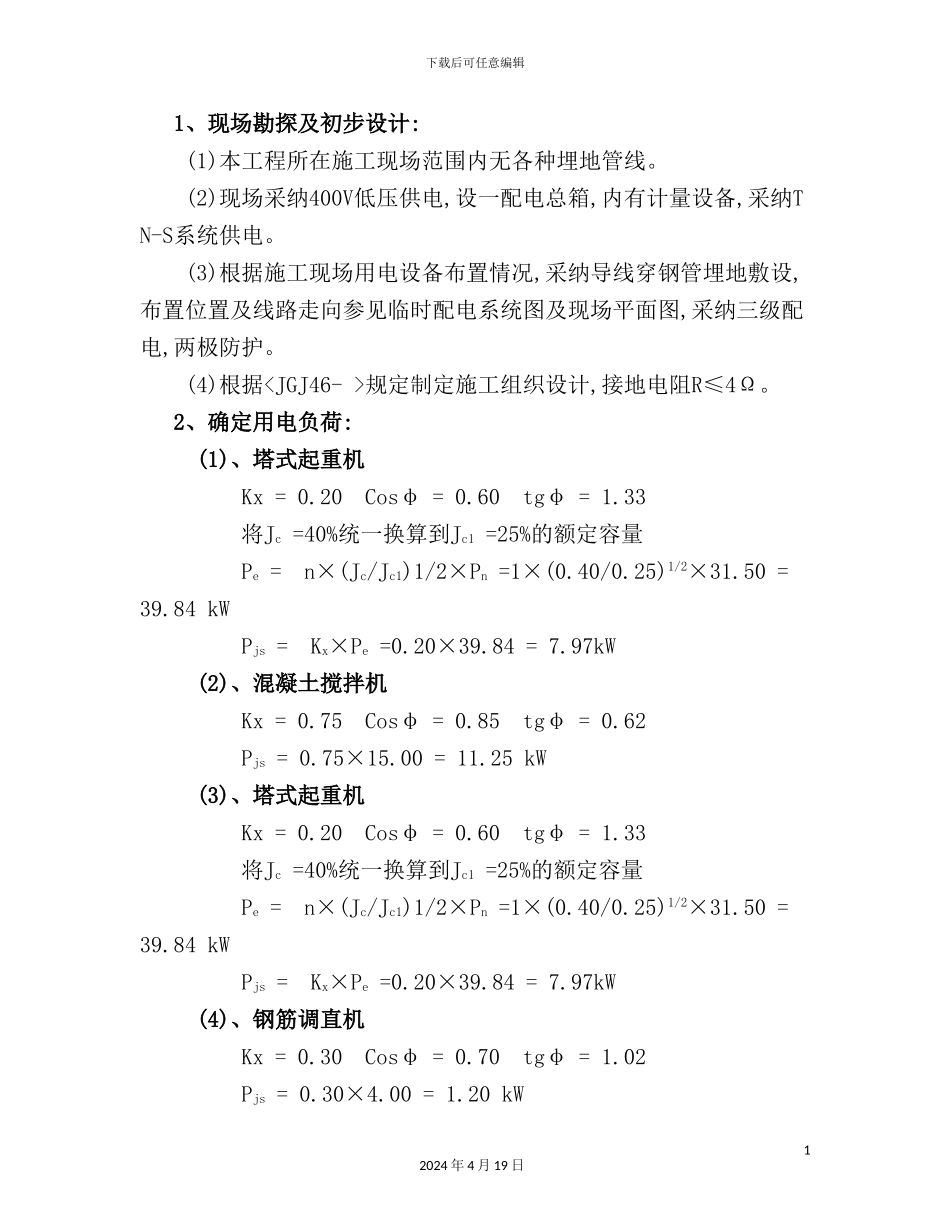

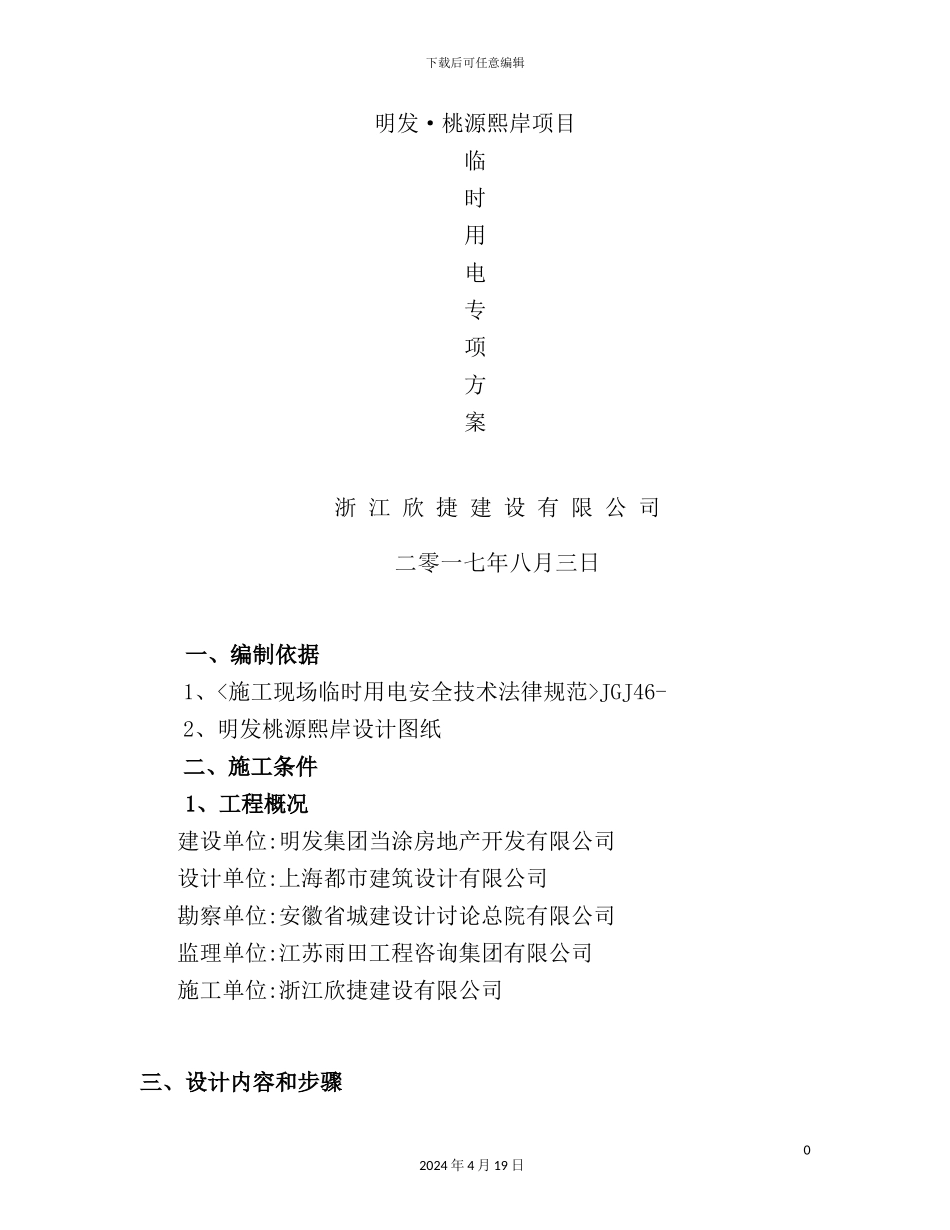

下载后可任意编辑施工临时用电专项方案培训资料12024 年 4 月 19 日下载后可任意编辑明发·桃源熙岸项目临时用电专项方案 浙 江 欣 捷 建 设 有 限 公 司二零一七年八月三日 一、编制依据1、<施工现场临时用电安全技术法律规范>JGJ46- 2、明发桃源熙岸设计图纸二、施工条件 1、工程概况建设单位:明发集团当涂房地产开发有限公司设计单位:上海都市建筑设计有限公司勘察单位:安徽省城建设计讨论总院有限公司监理单位:江苏雨田工程咨询集团有限公司施工单位:浙江欣捷建设有限公司三、设计内容和步骤02024 年 4 月 19 日下载后可任意编辑 1、现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线。 (2)现场采纳400V低压供电,设一配电总箱,内有计量设备,采纳TN-S系统供电。 (3)根据施工现场用电设备布置情况,采纳导线穿钢管埋地敷设,布置位置及线路走向参见临时配电系统图及现场平面图,采纳三级配电,两极防护。 (4)根据规定制定施工组织设计,接地电阻R≤4Ω。 2、确定用电负荷: (1)、塔式起重机 Kx = 0.20 Cosφ = 0.60 tgφ = 1.33 将Jc =40%统一换算到Jc1 =25%的额定容量 Pe = n×(Jc/Jc1)1/2×Pn =1×(0.40/0.25)1/2×31.50 = 39.84 kW Pjs = Kx×Pe =0.20×39.84 = 7.97kW (2)、混凝土搅拌机 Kx = 0.75 Cosφ = 0.85 tgφ = 0.62 Pjs = 0.75×15.00 = 11.25 kW (3)、塔式起重机 Kx = 0.20 Cosφ = 0.60 tgφ = 1.33 将Jc =40%统一换算到Jc1 =25%的额定容量 Pe = n×(Jc/Jc1)1/2×Pn =1×(0.40/0.25)1/2×31.50 = 39.84 kW Pjs = Kx×Pe =0.20×39.84 = 7.97kW (4)、钢筋调直机 Kx = 0.30 Cosφ = 0.70 tgφ = 1.02 Pjs = 0.30×4.00 = 1.20 kW12024 年 4 月 19 日下载后可任意编辑 (5)、钢筋切断机 Kx = 0.30 Cosφ = 0.70 tgφ = 1.02 Pjs = 0.30×3.00 = 0.90 kW (6)、钢筋弯曲机 Kx = 0.30 Cosφ = 0.70 tgφ = 1.02 Pjs = 0.30×3.00 = 0.90 kW (7)、直流电焊机 Kx = 0.35 Cosφ = 0.60 tgφ = 1.33 将Jc =50%统一换算到Jc1 =100%的额定容量 Pe = n×(Jc/Jc1)1/2×Pn =1×(0.50/1.00)1/2×14.00 = 9.90 kW Pjs = Kx×Pe =0.35×9.90 = 3.46kW (8)、钢筋弯曲机 Kx = 0.30 Cosφ = 0.70 tgφ = 1.02 Pjs = 0.30×1.50 =...
