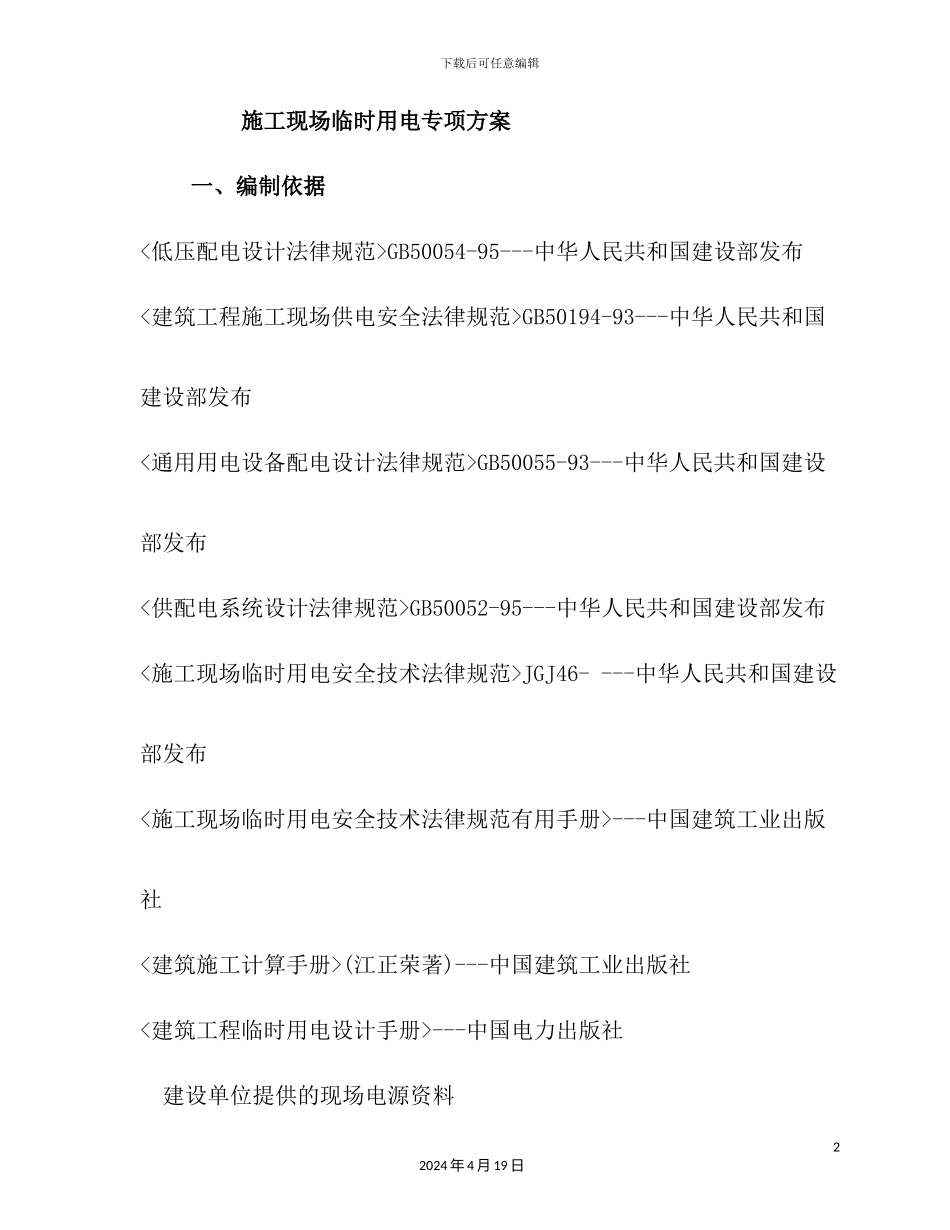

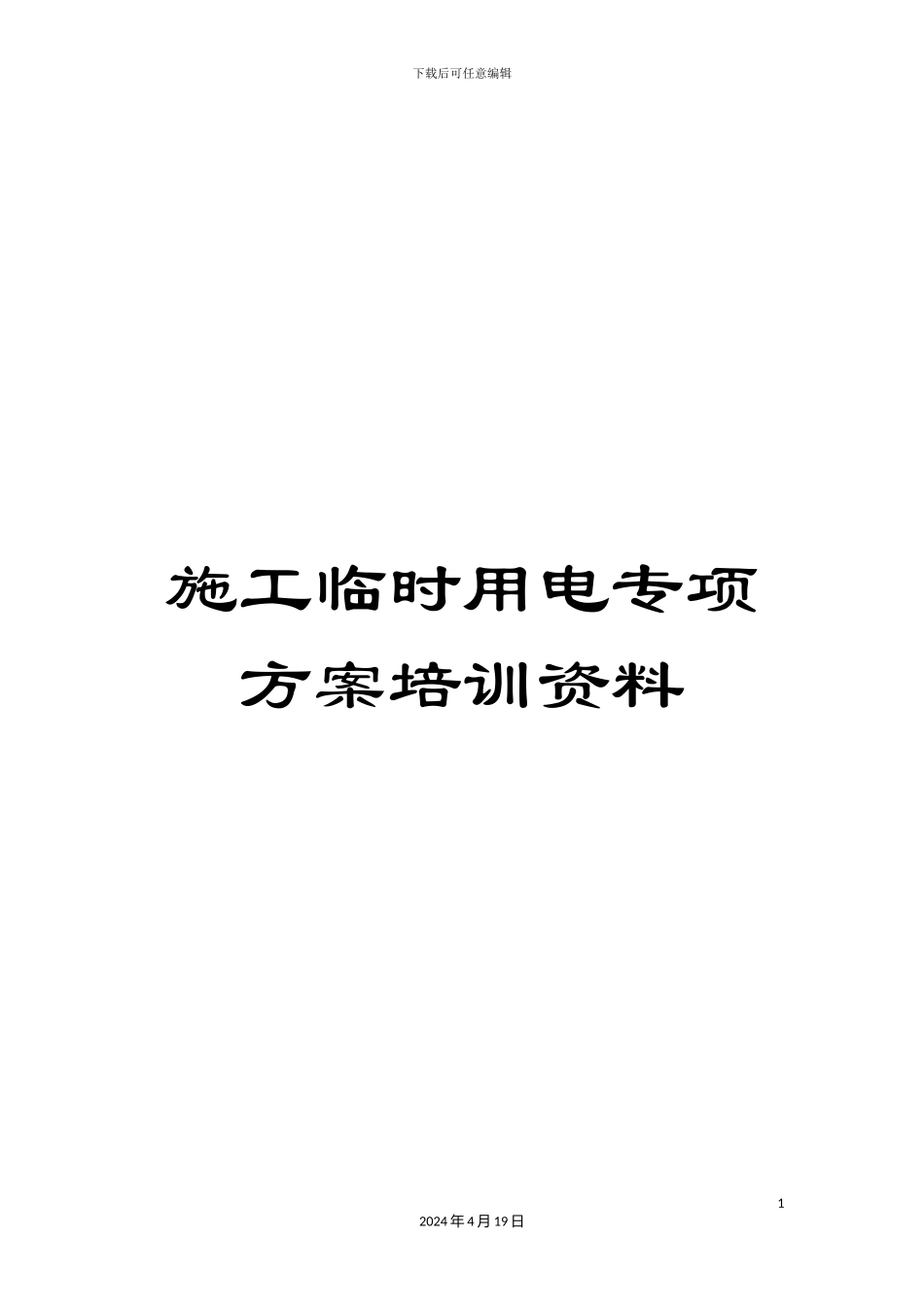

下载后可任意编辑施工临时用电专项方案培训资料12024 年 4 月 19 日下载后可任意编辑施工现场临时用电专项方案一、编制依据<低压配电设计法律规范>GB50054-95---中华人民共和国建设部发布<建筑工程施工现场供电安全法律规范>GB50194-93---中华人民共和国建设部发布<通用用电设备配电设计法律规范>GB50055-93---中华人民共和国建设部发布<供配电系统设计法律规范>GB50052-95---中华人民共和国建设部发布<施工现场临时用电安全技术法律规范>JGJ46- ---中华人民共和国建设部发布<施工现场临时用电安全技术法律规范有用手册>---中国建筑工业出版社<建筑施工计算手册>(江正荣著)---中国建筑工业出版社<建筑工程临时用电设计手册>---中国电力出版社建设单位提供的现场电源资料22024 年 4 月 19 日下载后可任意编辑二、施工条件 1、工程概况某大酒店工程位于龙湾行政中心区 E-01 地块,由温州市某房地产开发有限公司筹建,浙江省某建筑设计讨论院设计,某工程勘察院有限公司地质勘察,北京某建设工程管理有限公司监理,由温州某建设集团有限公司总承建施工。总建筑面积 57675M2(其中地下室 17177.46M2)。地下二层,地上 19 层,均为现浇钢筋砼框架剪力墙结构。 三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线。 (2)现场采纳 380V 低压供电,设二个配电总柜,内有计量设备,采纳 TN-S 系统供电。 (3)根据施工现场用电设备布置情况,采纳导线穿钢管埋地敷设,布置位置及线路走向参见临时配电系统图及现场平面图,采纳三级配电,两32024 年 4 月 19 日下载后可任意编辑极防护。 (4)根据规定制定施工组织设计,接地电阻 R≤4Ω。 42024 年 4 月 19 日下载后可任意编辑2、确定用电负荷:(一)桩基工程临时用电负荷计算630KVA 用电量统计表序号用电设备规格数量(台)功率(KW/台)总容量(KW)1工程钻机GPS-1510525202泥浆泵3PN10222203电焊机BX1-50010222204 注浆泵2UB5111115空气压缩机6M3137376清水泵111.112.11.1 630KVA 桩基工程施工现场用电负荷计算1.1.1 钻机负荷计算:查表 Kx＝0.3,cosφ=0.7, tgφ=1.02 pe1＝52×310＝520kw计算负荷:Pjs1＝Kx peZ＝0.3×520＝156kwQjs1＝Pjs1 tgφ＝156×1.02＝159.12kw1.1.2 泥浆泵负荷计算:查表 Kx＝0.3,cosφ=0.7, tgφ=1.9852024 年 4 月 19 日下载后可任意编辑pe2＝22×120＝220kw计算负荷:Pjs2＝Kx peZ＝0.3×220＝66kwQ...
