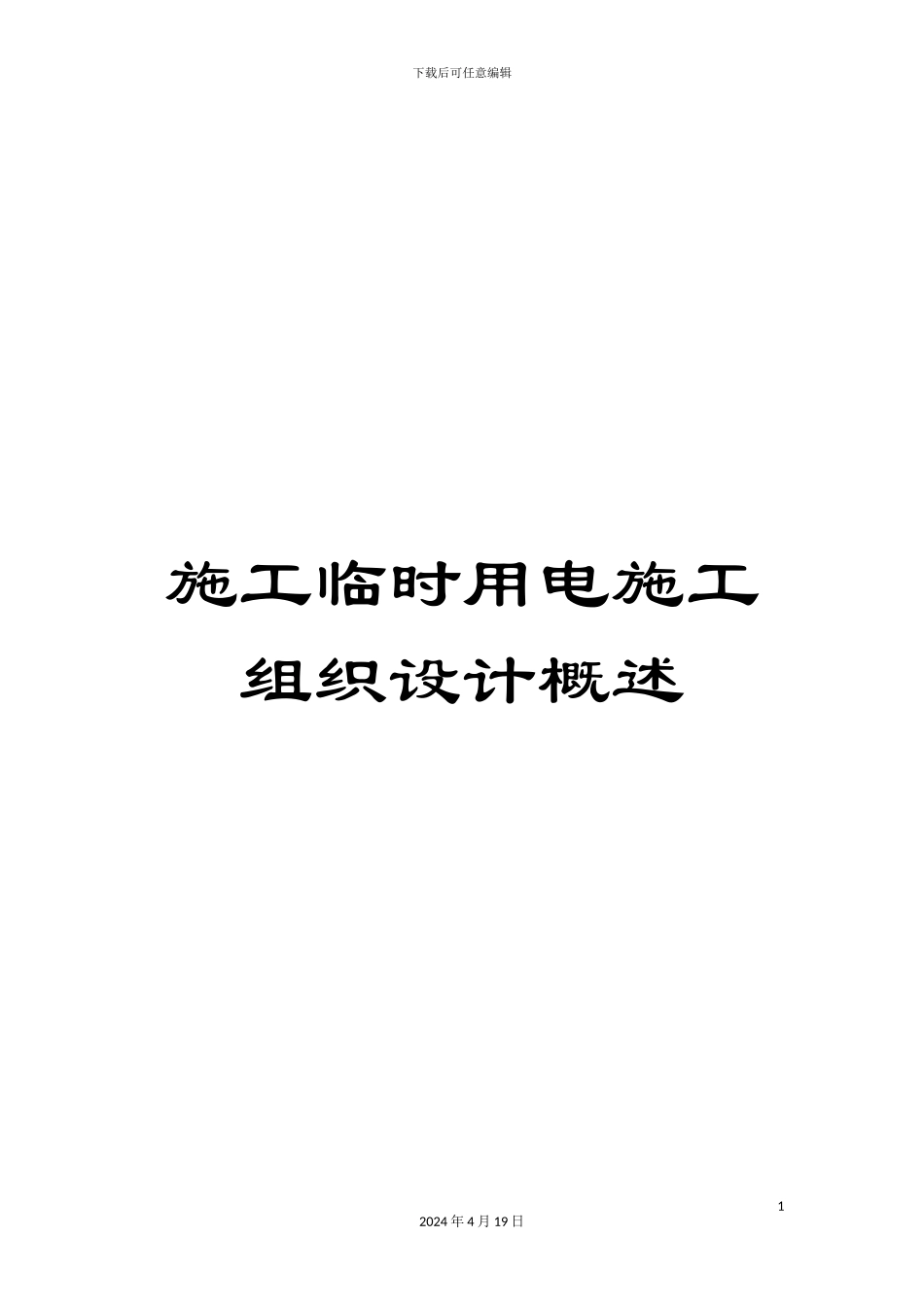

施工临时用电施工组织设计概述

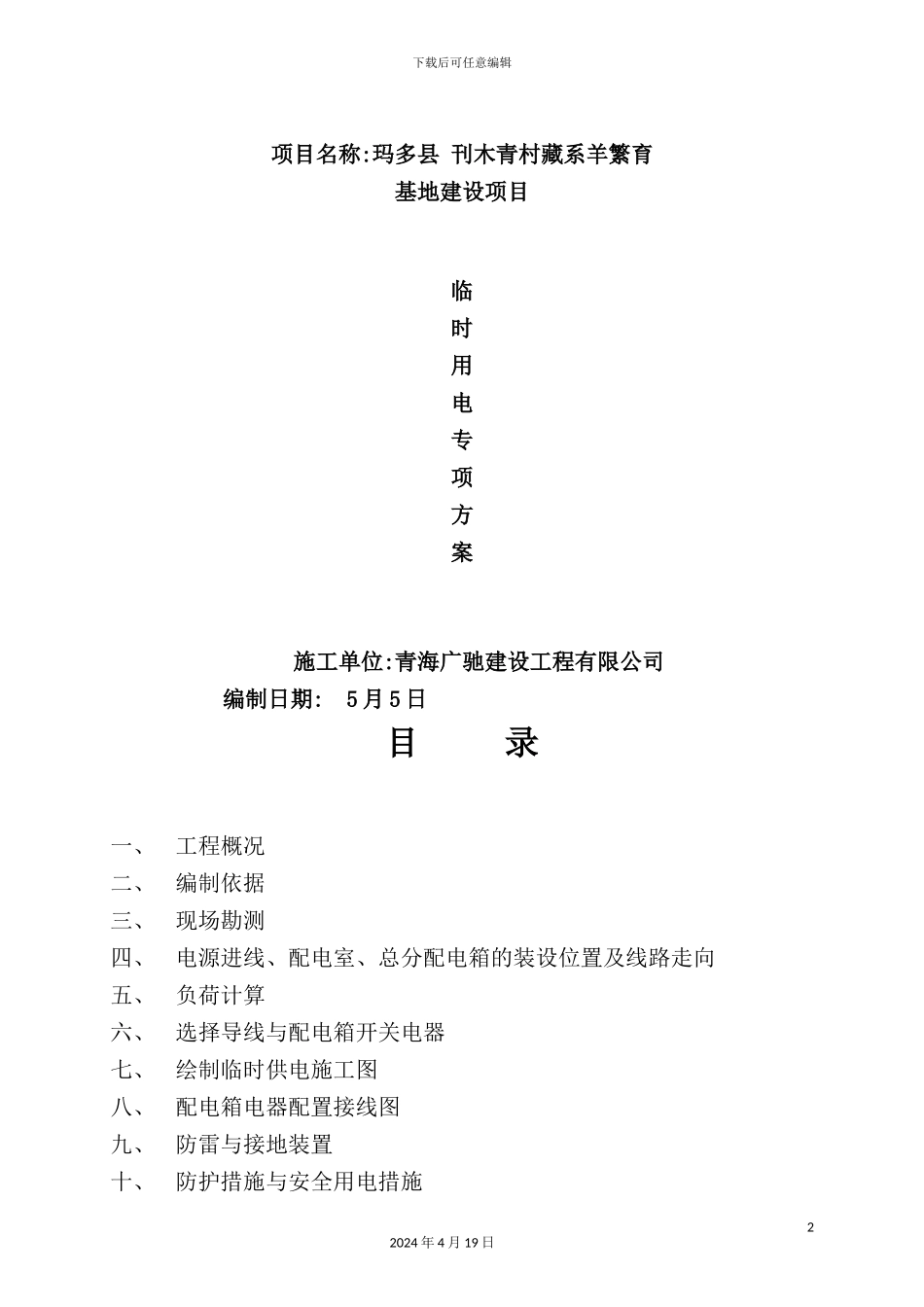

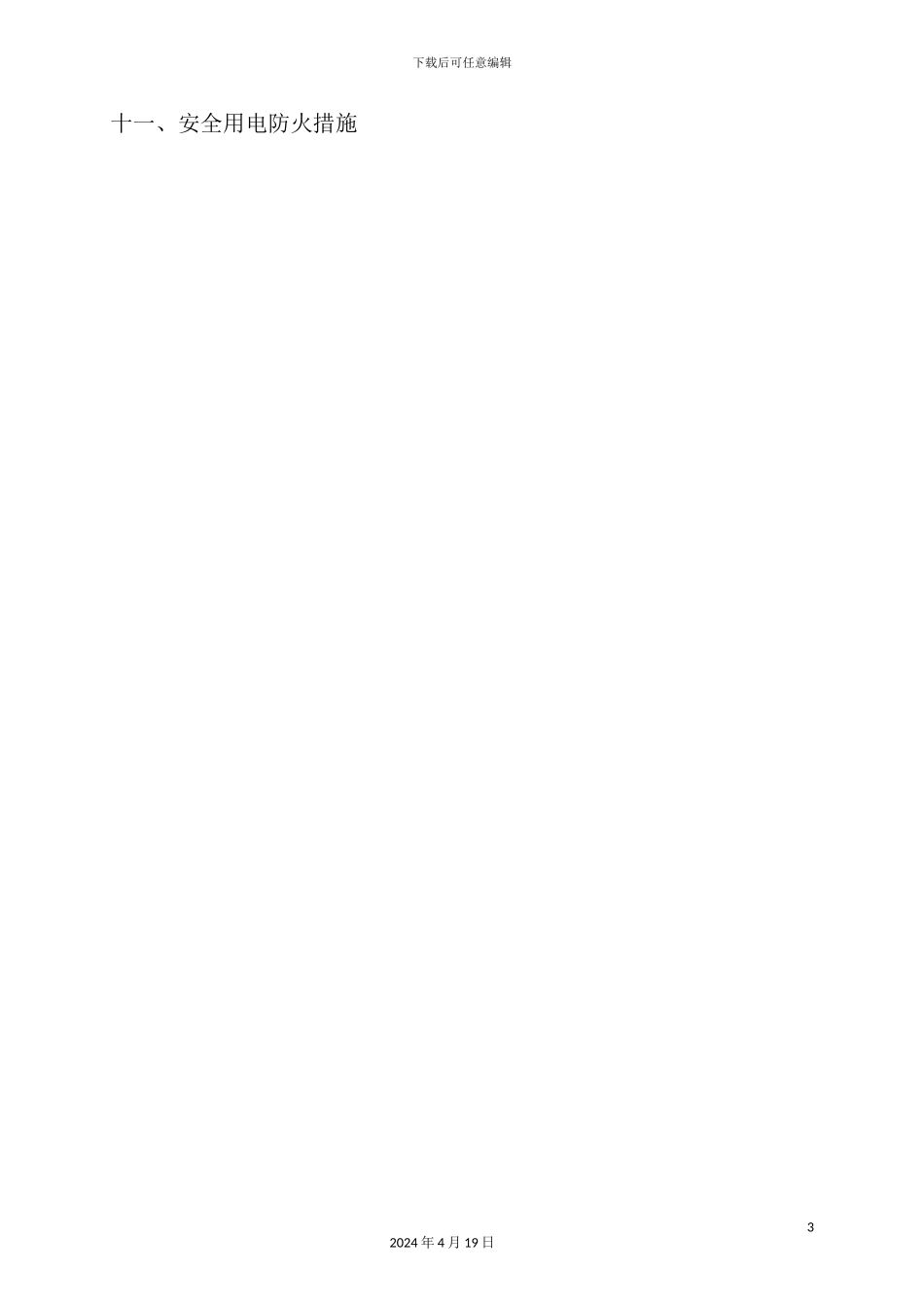

下载后可任意编辑施工临时用电施工组织设计概述12024 年 4 月 19 日下载后可任意编辑项目名称:玛多县 刊木青村藏系羊繁育基地建设项目临时用电专项方案 施工单位:青海广驰建设工程有限公司 编制日期: 5 月 5 日目 录一、工程概况二、编制依据三、现场勘测四、电源进线、配电室、总分配电箱的装设位置及线路走向五、负荷计算六、选择导线与配电箱开关电器七、绘制临时供电施工图八、配电箱电器配置接线图九、防雷与接地装置十、防护措施与安全用电措施22024 年 4 月 19 日下载后可任意编辑十一、安全用电防火措施32024 年 4 月 19 日下载后可任意编辑一、工程概况工程名称玛多县 刊木青村藏系羊繁育基地建设项目施工单位青海广驰建设工程有限公司建设单位玛多县扶贫开发局监理单位青海兴青工程监理咨询有限公司设计单位青海煤矿设计讨论院建筑地点玛查理镇项目经理张黄苏技术负责人 建筑面积669㎡结构类型砌体结构开工日期 5 月 5 日竣工日期 6 月 5 日 一、编制依据1、<施工现场临时用电安全技术法律规范>JGJ46- 2、<建筑施工安全检查标准>JGJ59-993、本工程施工图纸及<岩土勘察报告>二、现场勘测(此处添写现场勘测情况!)三、电源进线、配电室、总分配电箱的装设位置及线路走向施工现场电源进线由市政电网引至配电室,施工用电源线由配电室引入至施工现场,据用电法律规范规定,工程采纳ＴＮ－Ｓ系统,实行三级配电两级保护,施工现场设总配电箱1台,分配电箱4台,开关箱15台。总分配电箱、开关箱施工用电线的布置严格根据<施工现场临时用电安全技术法律规范>规定。根据施工现场用电设备布置情况,采纳导线穿钢管埋地敷设,布置位置及线路走向参见临时配电系统图及现场平面图。42024 年 4 月 19 日下载后可任意编辑四、负荷计算5.1 总箱 1 用电设备及参数表编号用电设备名称与型号铭牌技术数据换算后设备容量 Pe 1弧焊机 150.5KVA JC=30%70.072弧焊机 100KVA JC=30%46.563电焊机 32KVA JC=65%21.939照明箱 6.4KW6.410钢筋煨弯机 4KW411剪断机 3KW312电锯 2.8KW2.813平刨 2.8KW2.814震捣器 1.5KW1.515震捣器 1.5KW1.5合计160.55弧焊机铭牌暂载率Jc =30%,统一换算到暂载率Jc =100%,其换算后的设备容量为Pe =S'Cosφ=150.5××0.85=70.1KW弧焊机铭牌暂载率Jc =30%,统一换算到暂载率Jc =100%,其换算后的设备容量为Pe =S'Cosφ=100××0.85=46.6KW电焊机铭牌暂载率Jc =65%,统一换算到暂载率Jc...
