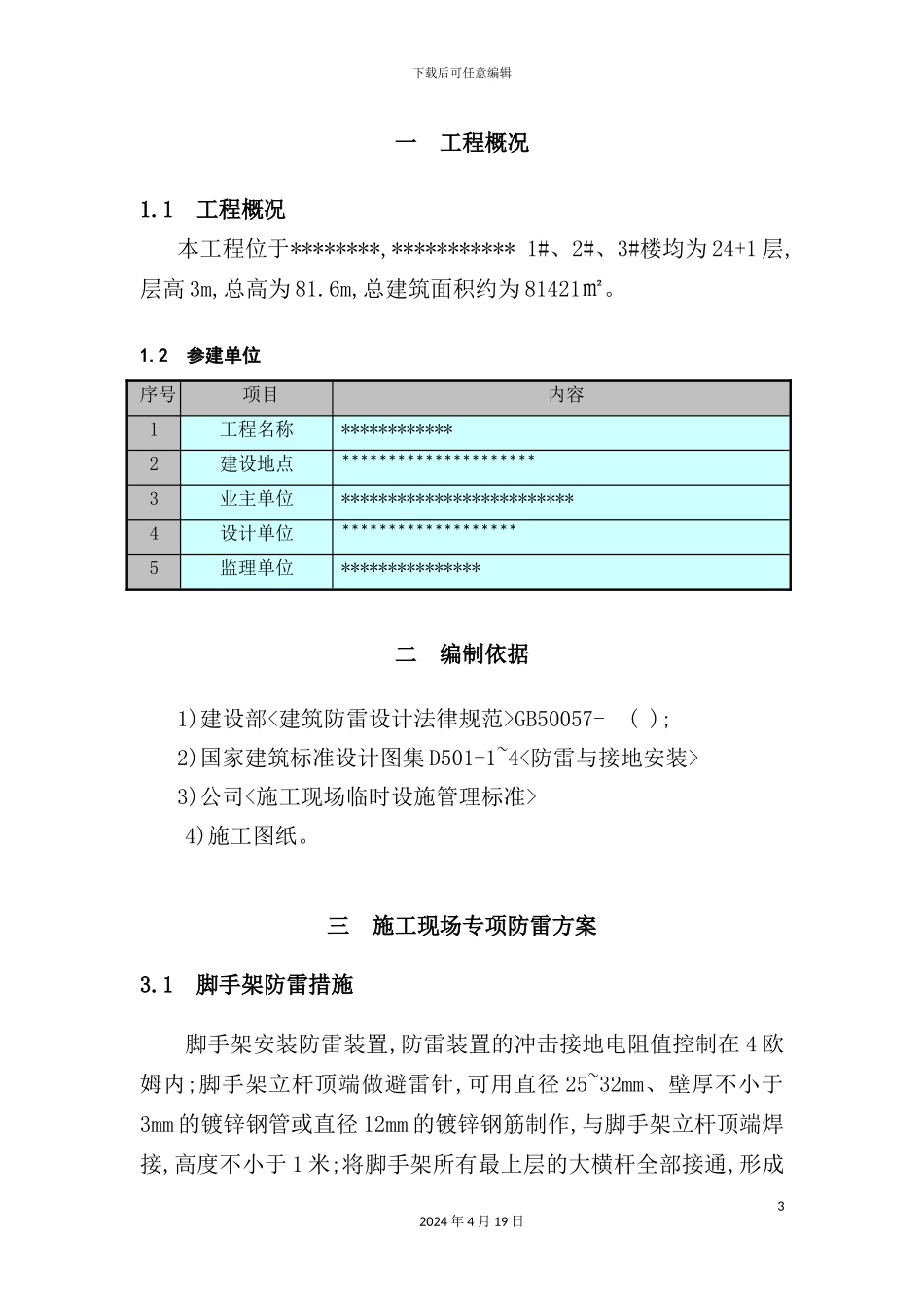

下载后可任意编辑施工现场专项防雷方案12024 年 4 月 19 日下载后可任意编辑目录22024 年 4 月 19 日下载后可任意编辑一 工程概况1.1 工程概况本工程位于********,*********** 1#、2#、3#楼均为 24+1 层,层高 3m,总高为 81.6m,总建筑面积约为 81421㎡。1.2 参建单位序号项目内容1工程名称************2建设地点*********************3业主单位*************************4设计单位*******************5监理单位***************二 编制依据1)建设部<建筑防雷设计法律规范>GB50057- ( );2)国家建筑标准设计图集 D501-1~4<防雷与接地安装>3)公司<施工现场临时设施管理标准> 4)施工图纸。三 施工现场专项防雷方案3.1 脚手架防雷措施脚手架安装防雷装置,防雷装置的冲击接地电阻值控制在 4 欧姆内;脚手架立杆顶端做避雷针,可用直径 25~32mm、壁厚不小于3mm 的镀锌钢管或直径 12mm 的镀锌钢筋制作,与脚手架立杆顶端焊接,高度不小于 1 米;将脚手架所有最上层的大横杆全部接通,形成32024 年 4 月 19 日下载后可任意编辑避雷网络。接地板用不小于 Φ20 的圆钢,水平接地板可用厚度不小于4mm,宽 25~40mm 的角钢制作。接地板的设置,可按脚手架长度每 25米(或小于 50 米)设置一个,接地板埋入地下的最高点应深化地下不小于 500mm。接地线可采纳直径不小于 8mm 的圆钢或厚度不小于 4mm 的扁钢,接地线的连接应保证接触可靠,在脚手架的下部连接时,应用两道螺栓卡箍,并加设弹簧垫圈,以防松动。保证接触面不小于10cm2,连接时将接触面的油漆及氧化层清除,使其露出金属光泽,并涂以中性凡士林,接地线与接地板的连接应用焊接,焊缝长度应大于接地线直径的 6 倍或扁钢宽度的 2 倍。接地装置完成后,要用电阻表测定电阻是否符合要求。接地板的位置,应选择人们不易走到的地方,以避开和减少跨步电压的危害和防止接地线遭机械损伤,同时应注意与其它金属物或电缆之间保持一定距离(一般不小于 3 米),以免发生击穿危害,在施工期间遇有暴雨时,脚手架上的操作人员应立即撤离到安全地方。 <见接地极安装平面简图>42024 年 4 月 19 日下载后可任意编辑3.2 塔吊防雷措施塔吊较一般建筑物防雷的情况更为特别,因为塔吊本身就是金属体,因此间接就是一个避雷针,只要塔吊的接地措施做好了,整体是具备防雷功能的。<施工现场临时用电法律规范 JGG46- >,其中说明塔式起重机能够不做防雷针,但必须做可靠防雷接地。塔吊防雷接闪器...
