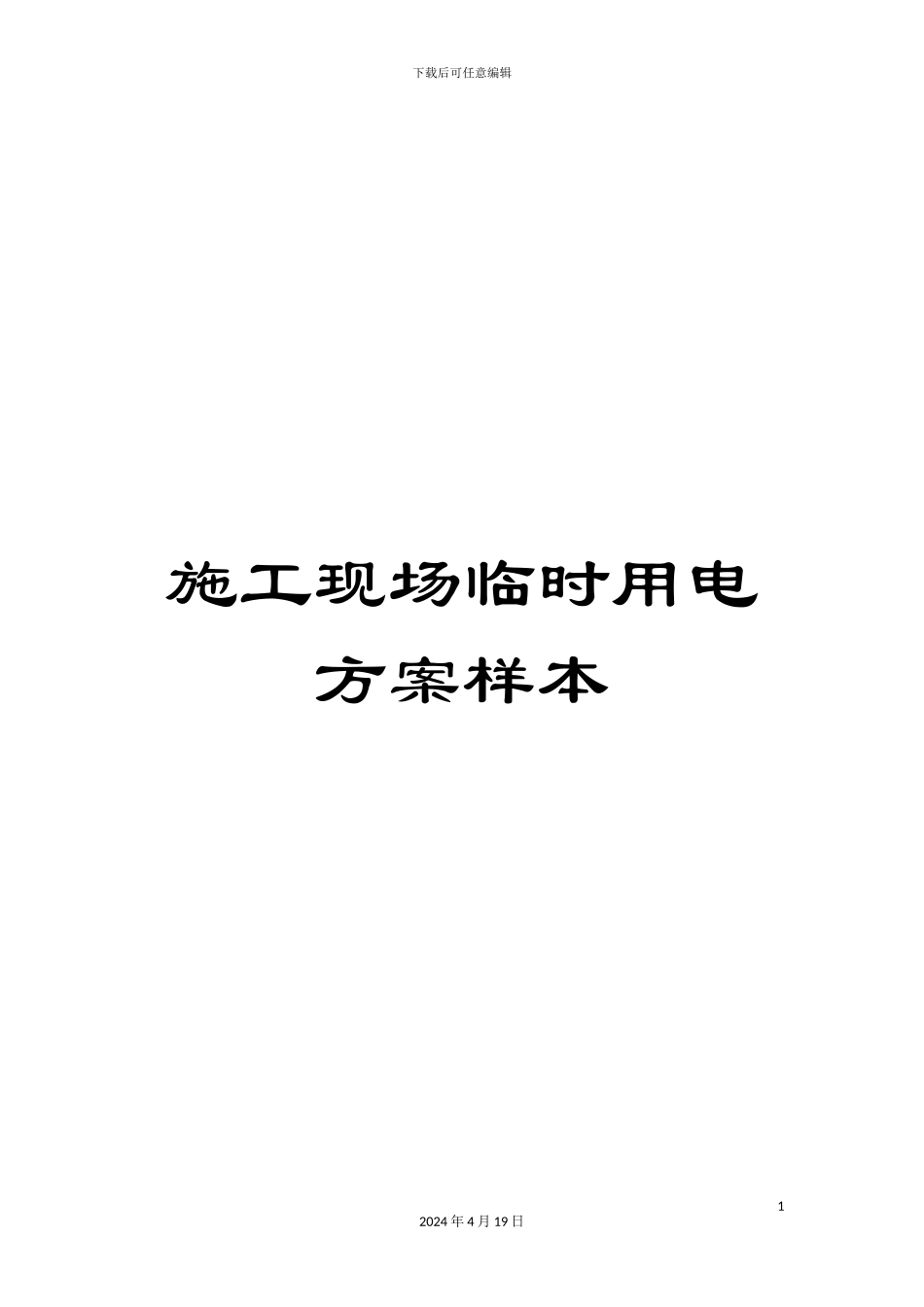

下载后可任意编辑施工现场临时用电方案样本12024 年 4 月 19 日下载后可任意编辑施工现场临时用电方案 编制单位：吉林省恒辉建筑工程有限公司 编 制 人： 02024 年 4 月 19 日下载后可任意编辑 审 核 人： 审 批 人： 编制日期： 12024 年 4 月 19 日下载后可任意编辑施工现场临时用电方案一、 编制依据（表 1）编制依据列表 表 1序号编制依据编号1《施工现场临时用电安全技术法律规范》JGJ46－ 2《建筑工程施工现场供用电安全法律规范》GB50194- 3《民用建筑电气设计法律规范》JGJ/T16- 4《建筑施工计算手册》 5公主岭市第一中学工程施工技术图纸及施工组织总设计6国家颁布的有关电气安全技术标准、法律规程和法规7《电工速查速算手册》 二、 电气概况现场用电主要包括现场施工用电和生活用电两大部分，本方案主要涉及施工用电的计算、布置和管理，主要按柱脚的拼装、安装阶段和主结构安装阶段两个用电阶段进行考虑。由于本工程工期要求22024 年 4 月 19 日下载后可任意编辑紧，焊接工作量大，施工时大量焊机同时施焊，用电量相对集中。因此开工前，必须事先布置一定数量和容量的供电点（变压器），以满足现场施工用电的要求并保证足够的用电安全储备。现场设备用电根据现场施工设备数量和额定功率来计算，并根据使用情况（使用频率和使用时间）考虑设备同时工作的数量调节系数。现场照明用电则应考虑整个施工现场的照明和加班作业这一实际情况。三、现场供、配电部署1.临电管理组织机构（图 1）32024 年 4 月 19 日项目经理：总工：副经理： 技术： 工程： 质安： 下载后可任意编辑图 1 临电管理组织机构图2.供电系统由项目部直接按所需负荷提供箱式变电器并设置总箱，一级箱由就近箱式变压器引出。一级箱以上部分由项目部负责，并由项目部进行管理。电箱设置：1） 配电箱设置的总体原则是按钢结构施工、施工照明、大型机械设备用电分别由不同的配电箱供给。2） 对于大型用电设备（如电加热）设置专用分配电箱供电，其它施工设备用电，按总箱、分箱、设备箱（开关箱）三级配电方式进行供电。当前在施工现场布置 7 个一级电箱（各电42024 年 4 月 19 日下载后可任意编辑箱位置详见临电布置图），每个变电箱按 1000kVA 容量进行布置，实际使用时只能同时使用两个一级箱。一级箱分出 5个二级箱，每个按 200kVA 进行布置。三级箱数量随施工到不同阶段而进行设置。3） 配电设...
