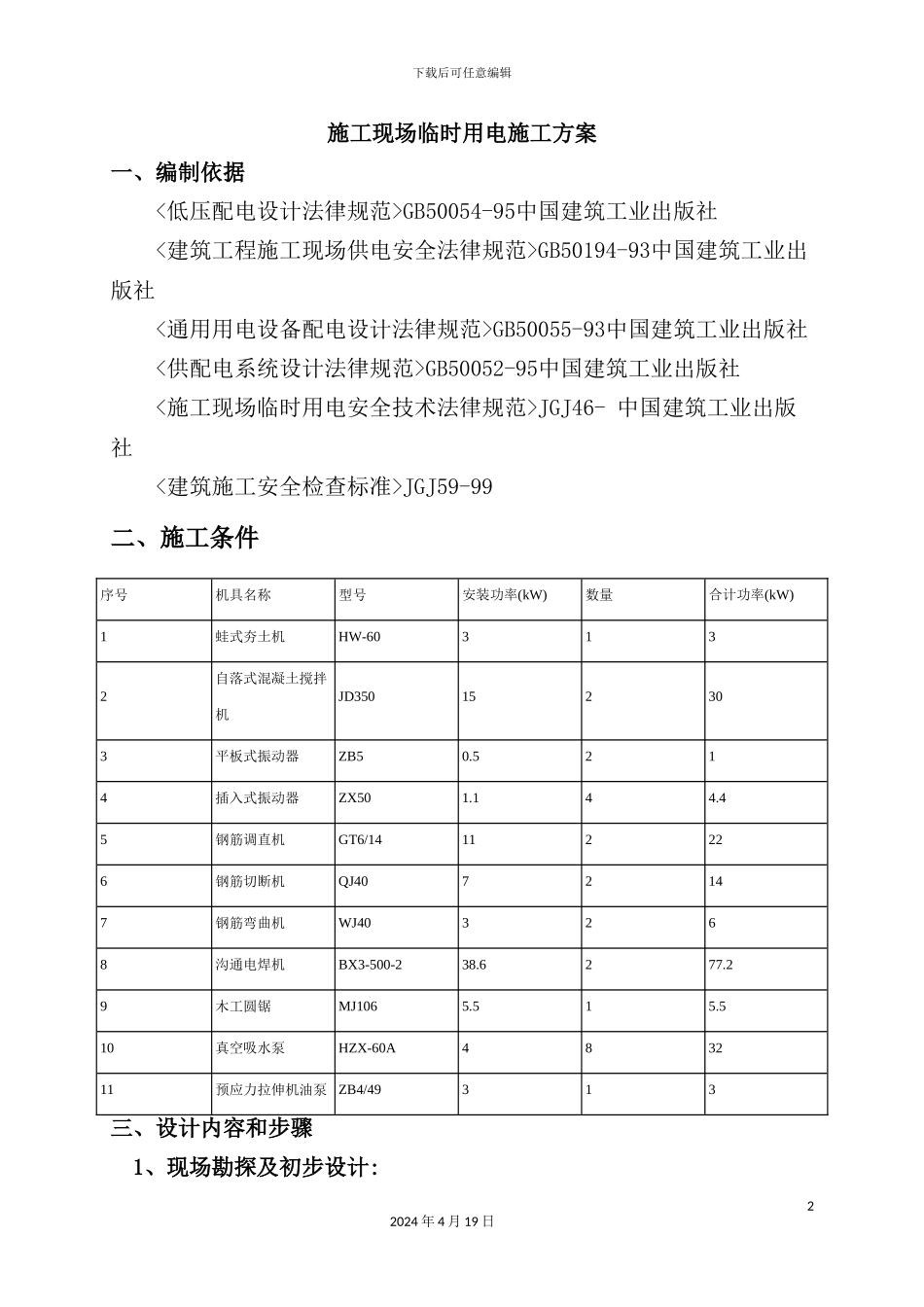

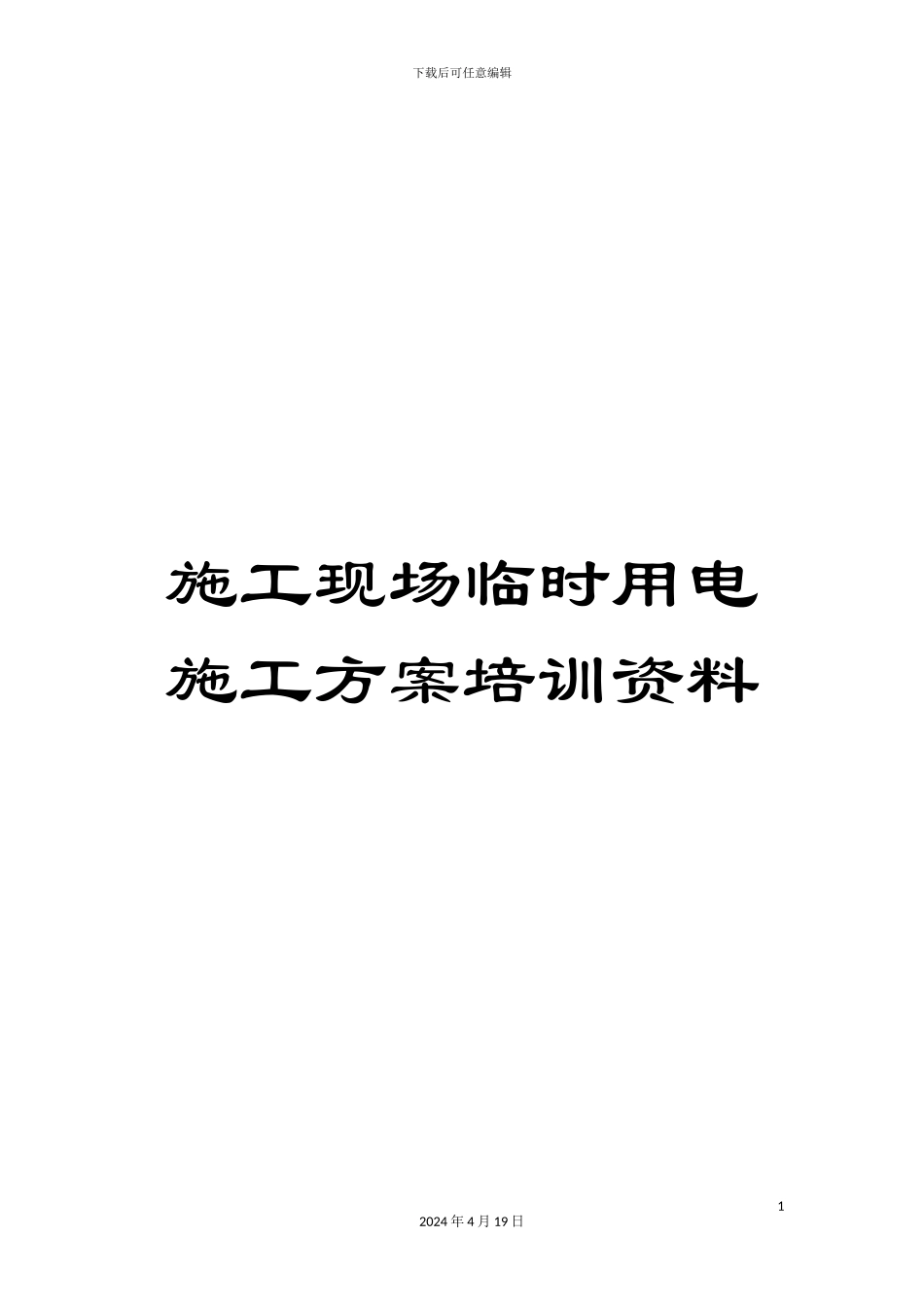

下载后可任意编辑施工现场临时用电施工方案培训资料12024 年 4 月 19 日下载后可任意编辑施工现场临时用电施工方案一、编制依据 <低压配电设计法律规范>GB50054-95中国建筑工业出版社 <建筑工程施工现场供电安全法律规范>GB50194-93中国建筑工业出版社 <通用用电设备配电设计法律规范>GB50055-93中国建筑工业出版社 <供配电系统设计法律规范>GB50052-95中国建筑工业出版社 <施工现场临时用电安全技术法律规范>JGJ46- 中国建筑工业出版社 <建筑施工安全检查标准>JGJ59-99二、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)1蛙式夯土机HW-603132自落式混凝土搅拌机JD350152303平板式振动器ZB50.5214插入式振动器ZX501.144.45钢筋调直机GT6/14112226钢筋切断机QJ4072147钢筋弯曲机WJ403268沟通电焊机BX3-500-238.6277.29木工圆锯MJ1065.515.510真空吸水泵HZX-60A483211预应力拉伸机油泵ZB4/49313三、设计内容和步骤 1、现场勘探及初步设计:22024 年 4 月 19 日下载后可任意编辑 (1)本工程所在施工现场范围内施工前无各种埋地管线。 (2)现场采纳380V低压供电,设一配电总箱,内有计量设备,采纳TN-S系统供电。 (3)根据施工现场用电设备布置情况,总箱进线采纳导线空气明敷/架空线路敷设,干线采纳空气明敷/架空线路敷设,用电器导线采纳空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图,采纳三级配电,三级防护。 (4)根据规定制定施工组织设计,接地电阻R≤4Ω。 2、确定用电负荷: (1)、蛙式夯土机 Kx=0.5,Cosφ=0.55,tgφ=1.52 Pjs=0.5×3=1.5kW Qjs=Pjs×tgφ=1.5×1.52=2.28kvar (2)、自落式混凝土搅拌机 Kx=0.75,Cosφ=0.85,tgφ=0.62 Pjs=0.75×30=22.5kW Qjs=Pjs×tgφ=22.5×0.62=13.94kvar (3)、平板式振动器 Kx=0.3,Cosφ=0.7,tgφ=1.02 Pjs=0.3×1=0.3kW Qjs=Pjs×tgφ=0.3×1.02=0.31kvar (4)、插入式振动器 Kx=0.3,Cosφ=0.7,tgφ=1.02 Pjs=0.3×4.4=1.32kW Qjs=Pjs×tgφ=1.32×1.02=1.35kvar (5)、钢筋调直机 Kx=0.65,Cosφ=0.7,tgφ=1.0232024 年 4 月 19 日下载后可任意编辑 Pjs=0.65×22=14.3kW Qjs=Pjs×tgφ=14.3×1.02=14.59kvar (6)、钢筋切断机 Kx=0.65,Cosφ=0.7,tgφ=1.02 Pjs=0.65×14=9.1kW Qjs=Pjs×tgφ=9.1×1.02=9.28kvar (7)、钢筋弯曲机 Kx=0.65,Cosφ=0.7,tgφ=1.02 Pjs=0.65×6=3.9kW Qjs=Pjs×tgφ=3.9×1.02=3.98kva...
