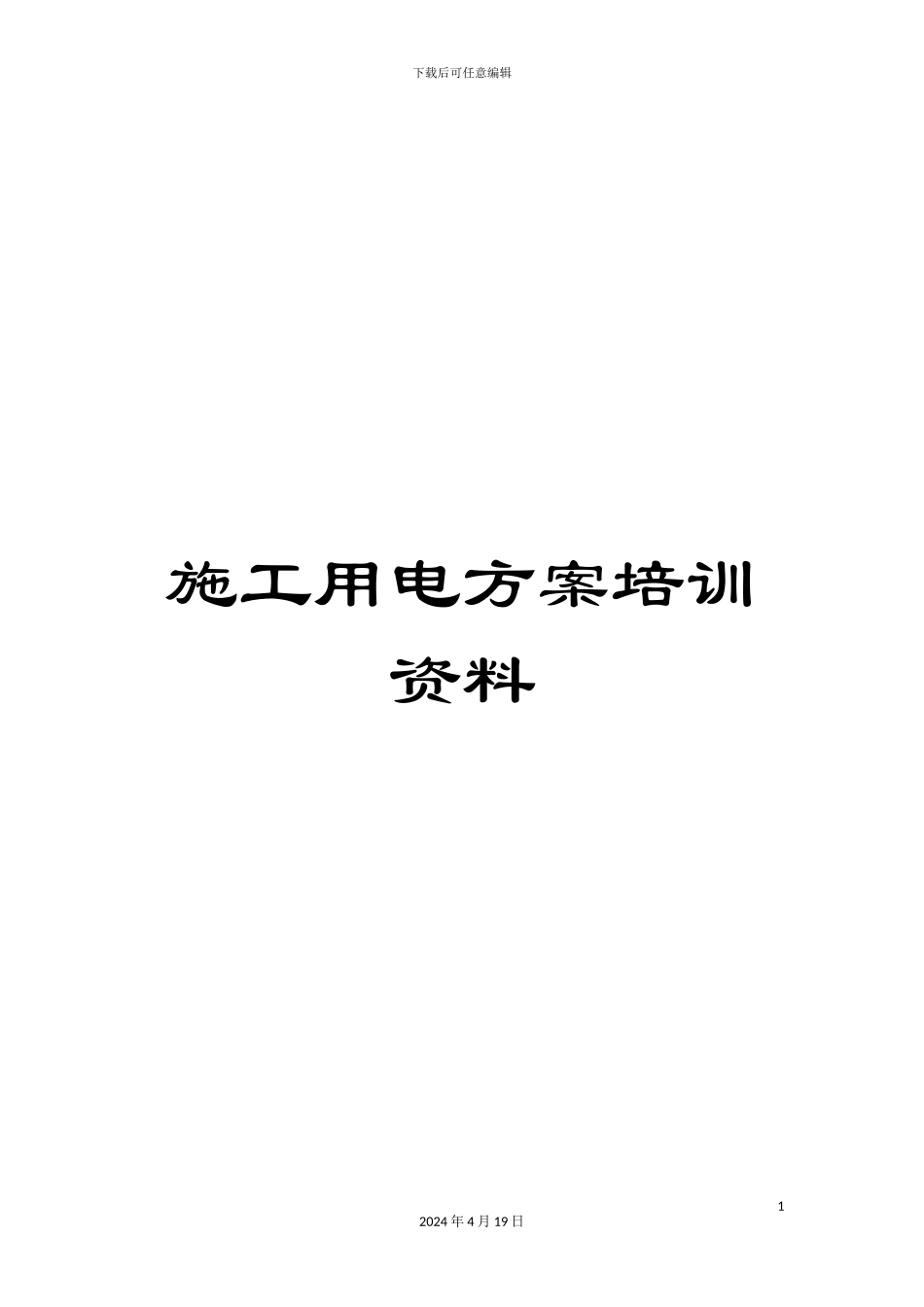

施工用电方案培训资料

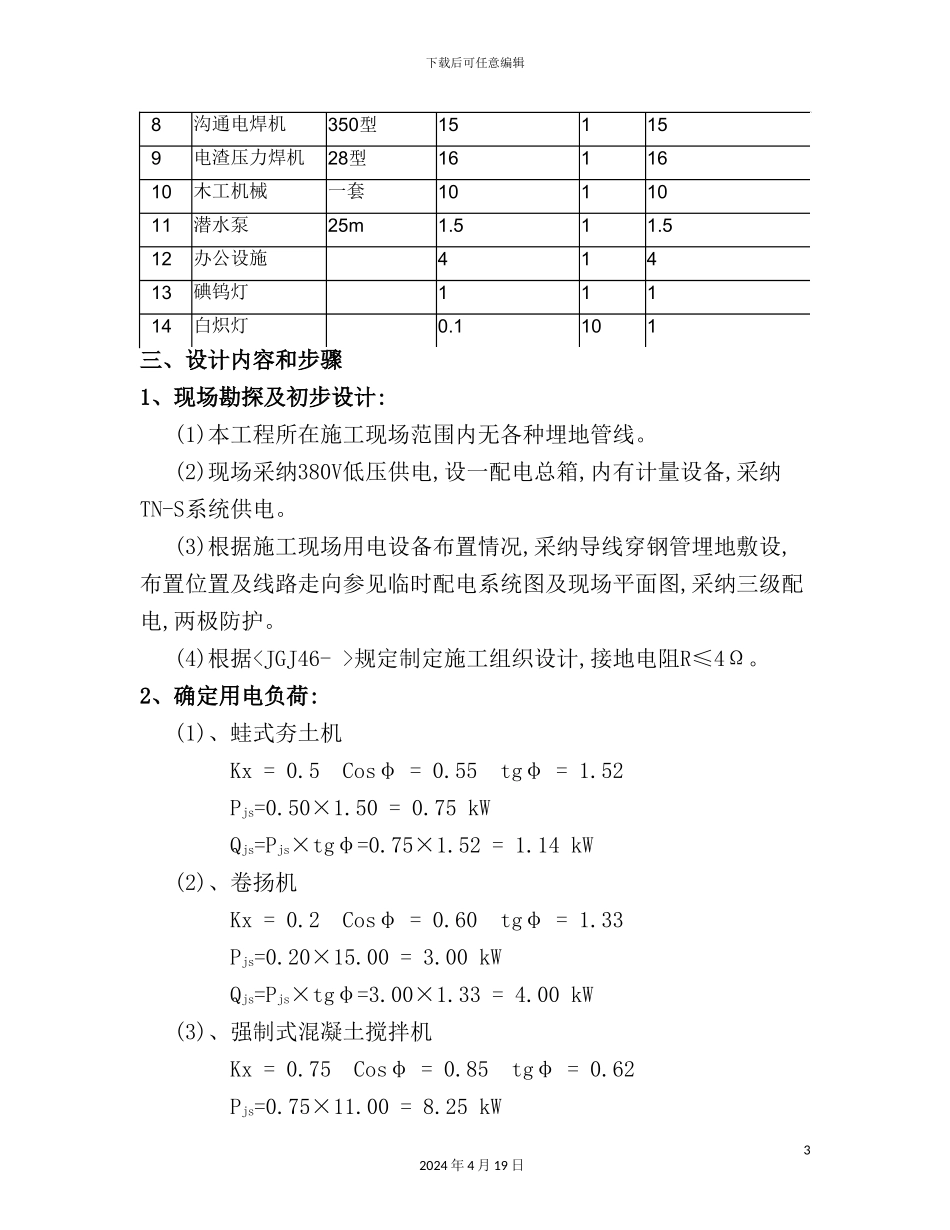

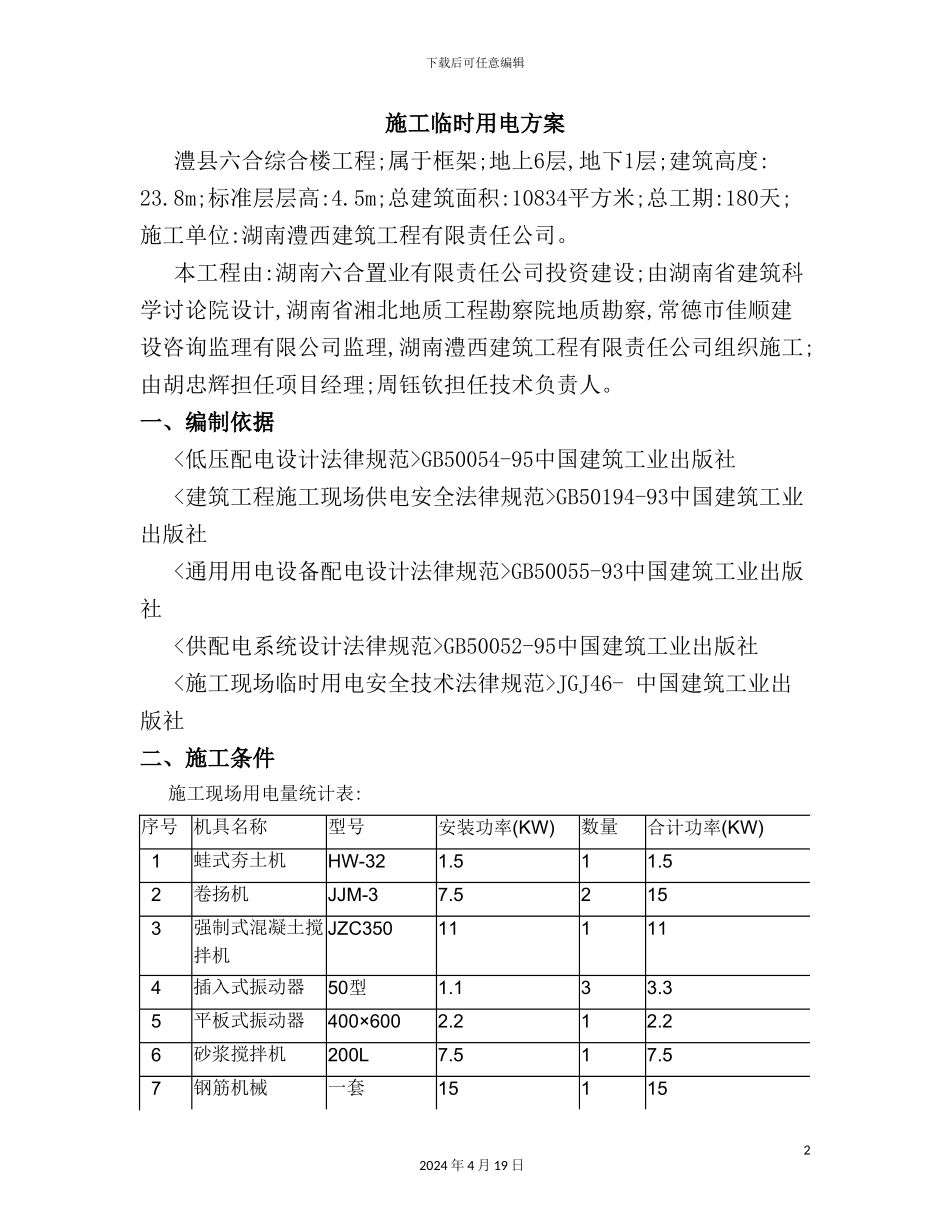

下载后可任意编辑施工用电方案培训资料12024 年 4 月 19 日下载后可任意编辑施工临时用电方案 澧县六合综合楼工程;属于框架;地上6层,地下1层;建筑高度:23.8m;标准层层高:4.5m;总建筑面积:10834平方米;总工期:180天;施工单位:湖南澧西建筑工程有限责任公司。 本工程由:湖南六合置业有限责任公司投资建设;由湖南省建筑科学讨论院设计,湖南省湘北地质工程勘察院地质勘察,常德市佳顺建设咨询监理有限公司监理,湖南澧西建筑工程有限责任公司组织施工;由胡忠辉担任项目经理;周钰钦担任技术负责人。一、编制依据 <低压配电设计法律规范>GB50054-95中国建筑工业出版社 <建筑工程施工现场供电安全法律规范>GB50194-93中国建筑工业出版社 <通用用电设备配电设计法律规范>GB50055-93中国建筑工业出版社 <供配电系统设计法律规范>GB50052-95中国建筑工业出版社 <施工现场临时用电安全技术法律规范>JGJ46- 中国建筑工业出版社二、施工条件 施工现场用电量统计表:序号机具名称型号安装功率(KW)数量合计功率(KW) 1蛙式夯土机HW-321.511.5 2卷扬机JJM-37.5215 3强制式混凝土搅拌机JZC35011111 4插入式振动器50型1.133.3 5平板式振动器400×6002.212.2 6砂浆搅拌机200L7.517.5 7钢筋机械一套1511522024 年 4 月 19 日下载后可任意编辑 8沟通电焊机350型15115 9电渣压力焊机28型16116 10木工机械一套10110 11潜水泵25m1.511.5 12办公设施 414 13碘钨灯 111 14白炽灯 0.1101三、设计内容和步骤1、现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线。 (2)现场采纳380V低压供电,设一配电总箱,内有计量设备,采纳TN-S系统供电。 (3)根据施工现场用电设备布置情况,采纳导线穿钢管埋地敷设,布置位置及线路走向参见临时配电系统图及现场平面图,采纳三级配电,两极防护。 (4)根据规定制定施工组织设计,接地电阻R≤4Ω。2、确定用电负荷: (1)、蛙式夯土机 Kx = 0.5 Cosφ = 0.55 tgφ = 1.52 Pjs=0.50×1.50 = 0.75 kW Qjs=Pjs×tgφ=0.75×1.52 = 1.14 kW (2)、卷扬机 Kx = 0.2 Cosφ = 0.60 tgφ = 1.33 Pjs=0.20×15.00 = 3.00 kW Qjs=Pjs×tgφ=3.00×1.33 = 4.00 kW (3)、强制式混凝土搅拌机 Kx = 0.75 Cosφ = 0.85 tgφ = 0.62 Pjs=0.75×11.00 = 8.25 kW32024 年 4 月 19 日下载后可任意编辑 Qjs=Pjs×tgφ=8.25×0.62 = 5.11 kW (4)、插...
