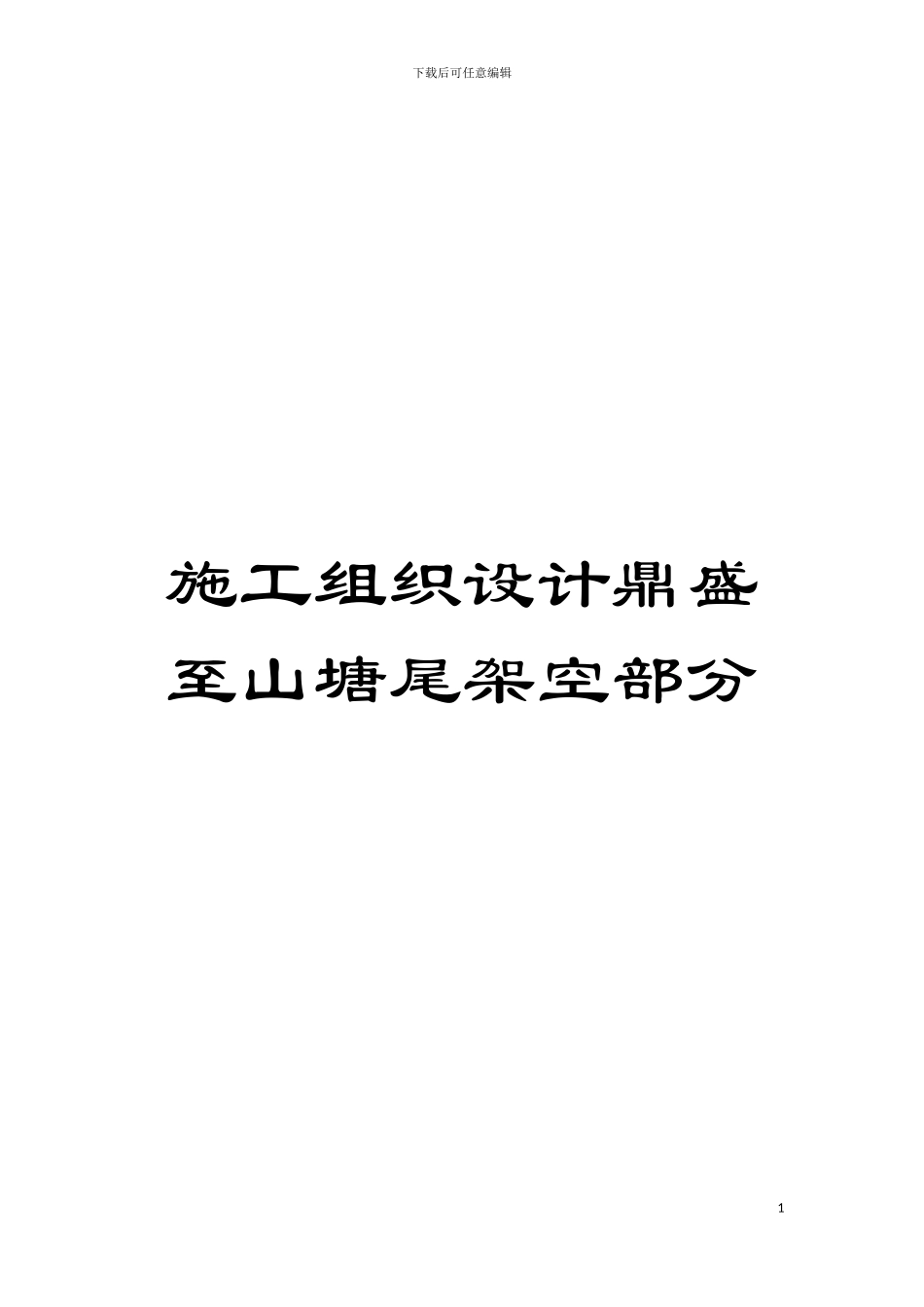

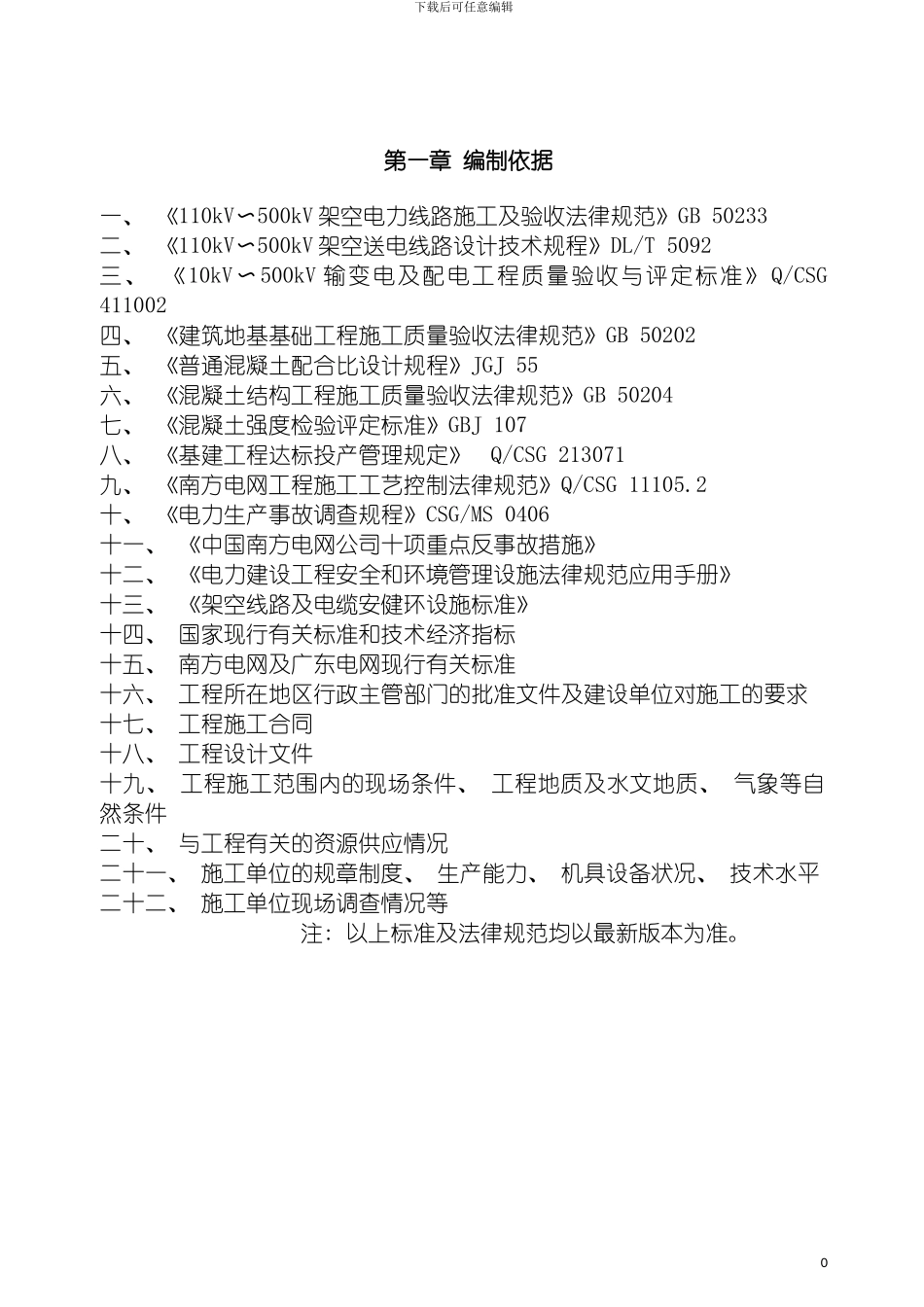

下载后可任意编辑施工组织设计鼎盛至山塘尾架空部分1下载后可任意编辑第一章 编制依据一、 《110kV〜500kV 架空电力线路施工及验收法律规范》GB 50233 二、 《110kV〜500kV 架空送电线路设计技术规程》DL/T 5092三、 《10kV〜500kV 输变电及配电工程质量验收与评定标准》 Q/CSG 411002四、 《建筑地基基础工程施工质量验收法律规范》GB 50202 五、 《普通混凝土配合比设计规程》JGJ 55 六、 《混凝土结构工程施工质量验收法律规范》GB 50204 七、 《混凝土强度检验评定标准》GBJ 107 八、 《基建工程达标投产管理规定》Q/CSG 213071九、 《南方电网工程施工工艺控制法律规范》Q/CSG 11105.2十、 《电力生产事故调查规程》CSG/MS 0406十一、 《中国南方电网公司十项重点反事故措施》十二、 《电力建设工程安全和环境管理设施法律规范应用手册》十三、 《架空线路及电缆安健环设施标准》十四、 国家现行有关标准和技术经济指标 十五、 南方电网及广东电网现行有关标准十六、 工程所在地区行政主管部门的批准文件及建设单位对施工的要求 十七、 工程施工合同 十八、 工程设计文件十九、 工程施工范围内的现场条件、 工程地质及水文地质、 气象等自然条件二十、 与工程有关的资源供应情况二十一、 施工单位的规章制度、 生产能力、 机具设备状况、 技术水平二十二、 施工单位现场调查情况等注: 以上标准及法律规范均以最新版本为准。0下载后可任意编辑第二章 工程概况一、 工程概况工程名称: 110 千伏鼎盛至山塘尾双回线路工程( 架空部分) 。 建设单位: 深圳供电局有限公司设计单位: 深圳供电规划设计院有限公司监理单位: 广东诚誉工程咨询监理有限公司 施工单位: 深圳供电规划设计院有限公司工期要求: 8 月 01 日～ 11 月 25 日 （一）工程简述本工程施工概况: 110 千伏鼎盛至山塘尾双回线路工程: 新建 2 回线路接入 220kV 鼎盛站, 形成 110kV 鼎盛至山塘尾双回线路新建线路长 2×6.797km, 其中新建架空线路全长约 2×5.125km。同塔双回路架设, 导线型号为 1×JL/G1A-630/45 型钢芯铝绞线; 地线 2 根一根普通地线, 采纳 1X JL/GIA-630/45 型钢芯铝绞线, 另一根为 24 芯 OPGW 光缆。电缆 2 X1.614k 采纳 FY-YJLW03-Z-1 X1200mm2/110kV 电缆。( 二) 工程承包方式及范围1.承包方式: 包工、 部分包料。1) 架空线路部分: 包工和部分包料...
