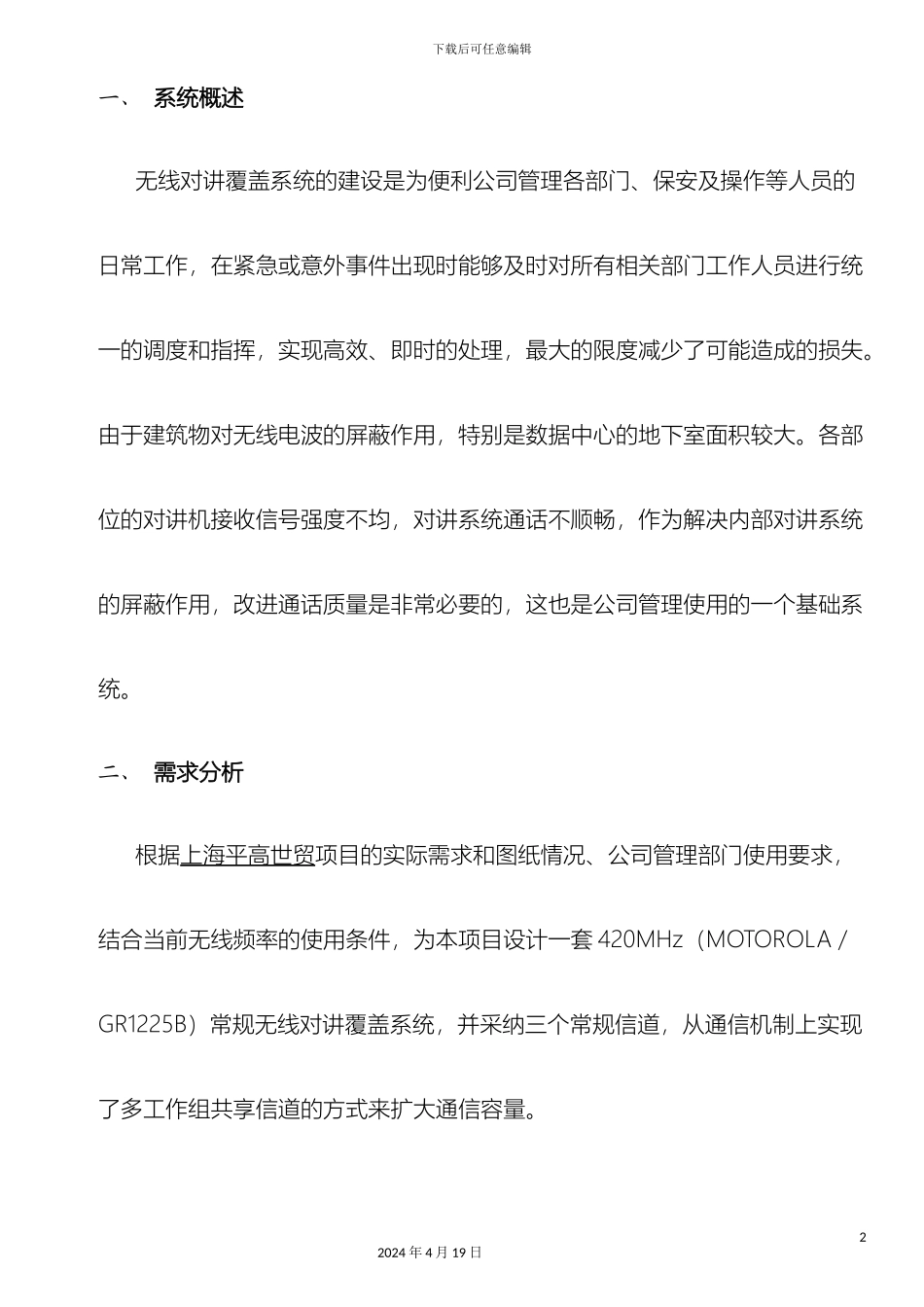

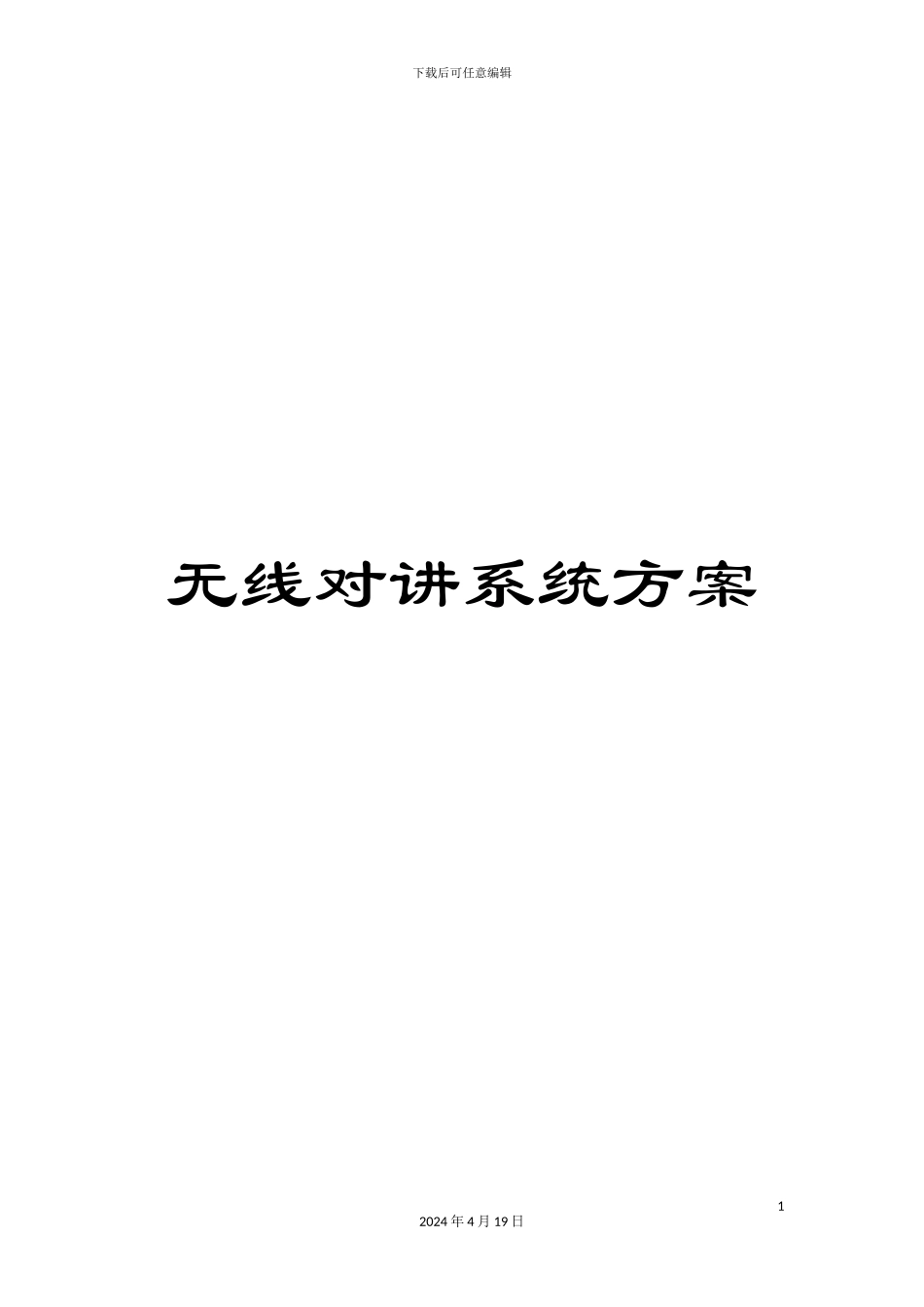

下载后可任意编辑无线对讲系统方案12024 年 4 月 19 日下载后可任意编辑一、 系统概述无线对讲覆盖系统的建设是为便利公司管理各部门、保安及操作等人员的日常工作，在紧急或意外事件出现时能够及时对所有相关部门工作人员进行统一的调度和指挥，实现高效、即时的处理，最大的限度减少了可能造成的损失。由于建筑物对无线电波的屏蔽作用，特别是数据中心的地下室面积较大。各部位的对讲机接收信号强度不均，对讲系统通话不顺畅，作为解决内部对讲系统的屏蔽作用，改进通话质量是非常必要的，这也是公司管理使用的一个基础系统。二、 需求分析根据上海平高世贸项目的实际需求和图纸情况、公司管理部门使用要求，结合当前无线频率的使用条件，为本项目设计一套 420MHz（MOTOROLA / GR1225B）常规无线对讲覆盖系统，并采纳三个常规信道，从通信机制上实现了多工作组共享信道的方式来扩大通信容量。22024 年 4 月 19 日下载后可任意编辑系统设计使信号在公司的公共部位和人员常常活动区域有效地覆盖，使整个系统达到覆盖均匀，信号清楚，稳定可靠。本设计能够保证以上要求，以满足公司内部管理、使用和维护，以及保安、消防、紧急通信之要求等，使其内部管理、维护以及保安、消防人员之间方便、快捷地保持联系、通讯，达到良好的通讯效果。现拟采纳三套信道主机作为信号源来实现双向无线对讲的要求，设计要求如下： 设计的无线对讲系统覆盖的区域为上海平高世贸项目的公共区域，主要设备机房，地下层和周边相邻建筑； 设计入网的对讲机发射功率为 3 瓦，系统天线输出电平为+10dBm，信号在覆盖区域内可测得的场强值不低于-85dBm，话音质量不低于 3 分效果； 天线分布系统设计在吊顶以内，采纳无源器件连接，不影响公司装修并能有效降低故障率。32024 年 4 月 19 日下载后可任意编辑三、概要设计结合对公司无线对讲覆盖的需求分析，本次设计要达到以下要求： 在保证系统整体质量及符合国家相关规定的前提下，尽可能降低工程造价成本； 尽量考虑施工过程中，原器件安装牢固，馈线的铺设简便、易行，保证施工不破坏公司建筑结构和装修的外观，同时考虑施工比较容易实现及施工效率，确定合理的走线方式； 设计中尽量作到室内场强均匀，并有足够的边缘信号强度合理选择天线的类型和规划天线的输出功率及布放位置，使在满足设计要求达到良好的均匀覆盖同时采纳的天线数量最少； 为建立较完美的无线覆盖网络，在...
