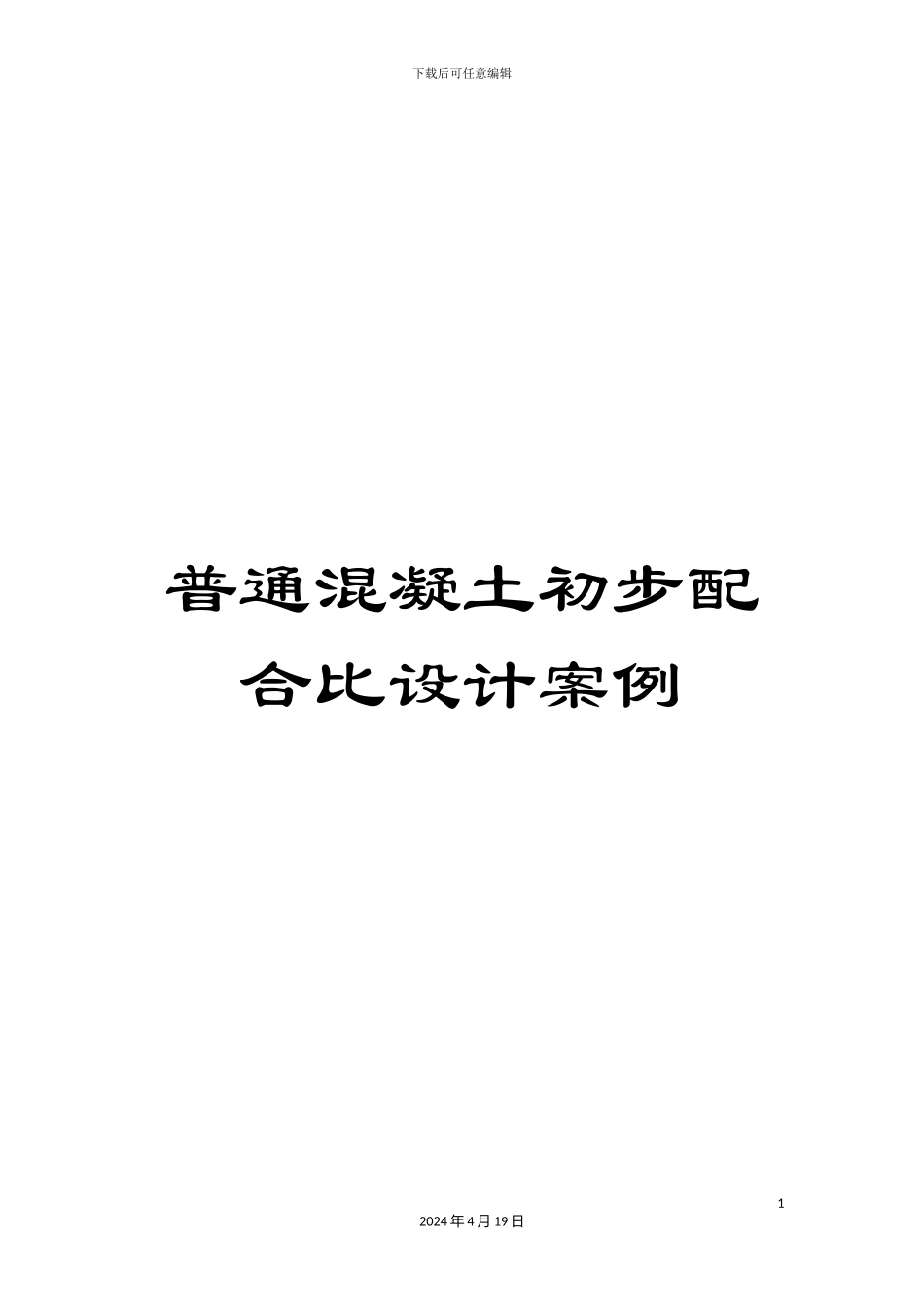

普通混凝土初步配合比设计案例模板

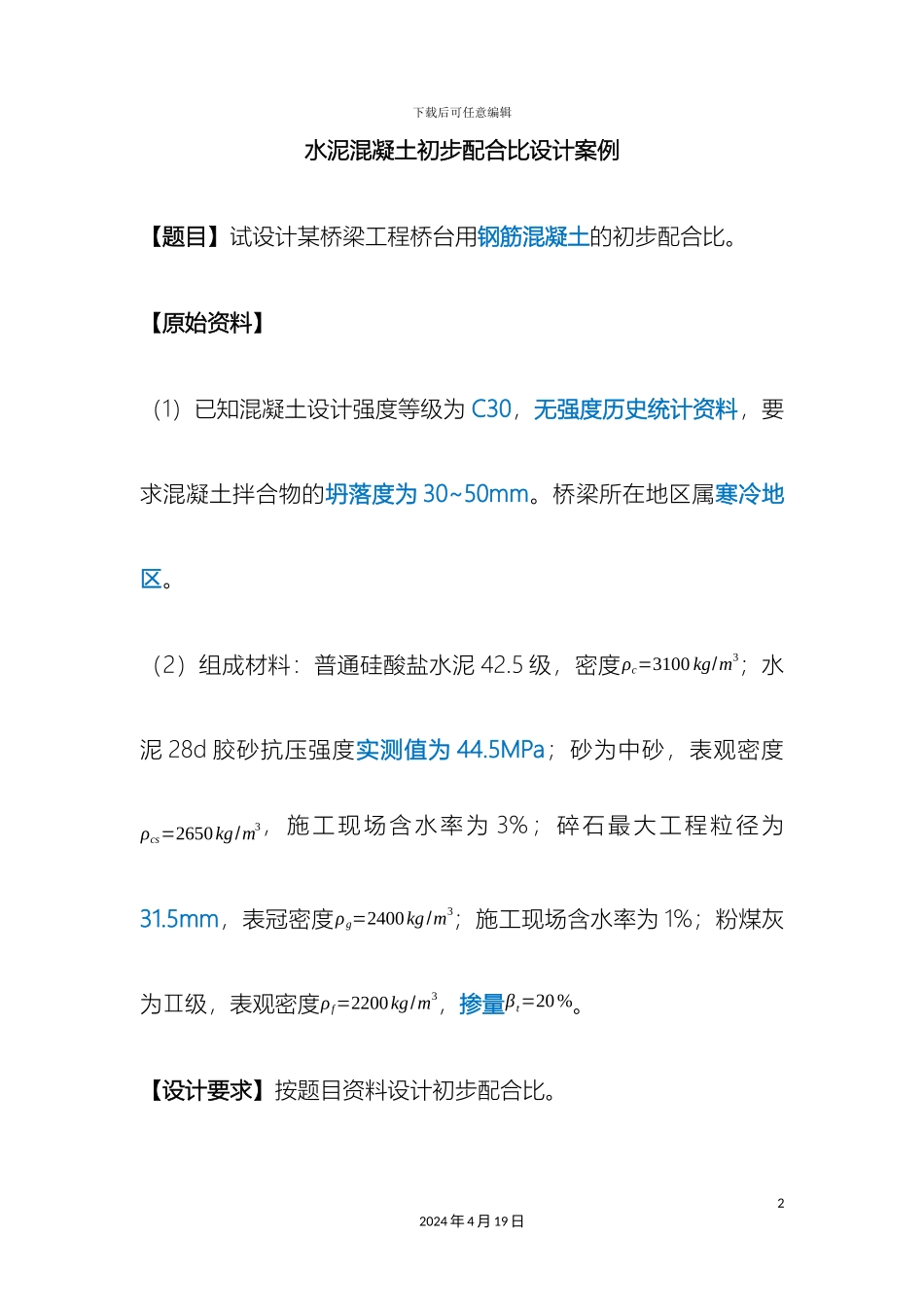

下载后可任意编辑普通混凝土初步配合比设计案例12024 年 4 月 19 日下载后可任意编辑水泥混凝土初步配合比设计案例【题目】试设计某桥梁工程桥台用钢筋混凝土的初步配合比。【原始资料】（1）已知混凝土设计强度等级为 C30，无强度历史统计资料，要求混凝土拌合物的坍落度为 30~50mm。桥梁所在地区属寒冷地区。（2）组成材料：普通硅酸盐水泥 42.5 级，密度ρc=3100 kg/m3；水泥 28d 胶砂抗压强度实测值为 44.5MPa；砂为中砂，表观密度ρcs=2650kg/m3，施工现场含水率为 3%；碎石最大工程粒径为31.5mm，表冠密度ρg=2400kg/m3；施工现场含水率为 1%；粉煤灰为Ⅱ级，表观密度ρf=2200kg/m3，掺量βt=20%。【设计要求】按题目资料设计初步配合比。22024 年 4 月 19 日下载后可任意编辑【初步配合比设计步骤】1.确定混凝土的配制强度（f cu, o）当混凝土的设计强度等级小于 C60 时，配制强度按下式计算f cu, o=f cu, k+1.645 σ注：题目中已知混凝土的设计强度等级值为 C30，小于 C60，故能够用上式计算。f cu, k为混凝土设计强度等级值，经过题目可知设计强度等级为 C30，故f cu, k=30MPaσ为混凝土标准差，根据题目可知无历史统计资料，可查表 4-3，查表可知σ=5MPa故混凝土配置强度为：设计等级值 f cu, k=30MPa，无强度历史统计资料，查表可得 σ32024 年 4 月 19 日下载后可任意编辑=5MPa，代入公式中可求得。f cu, o=f cu, k+1.645 σ=¿30+1.645×5=38.2MPa 注：强度保留一位小数2.计算水胶比当混凝土强度等级小于 C60 时，混凝土水胶比宜按下式计算WB =α af bf cu ,o+α aα bf b注：混凝土配置强度f cu, o=38.2MPa 第 1 步已经计算出来。α a、α b为回归系数，跟石子的类型有关，本题目已知石子用的是碎石，查表知α a=0.53、α b=0.20注：f b为胶凝材料 28d 抗压强度，注意这里的胶凝材料指的是水泥和粉煤灰的混合料，并不是单纯的水泥，故强度值未知。42024 年 4 月 19 日下载后可任意编辑当无实测值时，可按下式计算。f b=γf∗γ s∗f ceγ f 、γ s为粉煤灰和粒化高炉矿渣影响系数，可查表 4-15 选用。从题目可知该混凝土未掺入粒化高炉矿渣，故γ s=1，粉煤灰掺入量为 20%，查表可知γ f=0.75~0.85，在此范围内取值均可，取γ f=0.8；题目已知水泥 28d 胶砂抗压强度实测值为 44.5MPa，故 f ce=44.5MPa。将 γ s=1 ， γ f=0....
