普通砖混住宅设计技术措施模板

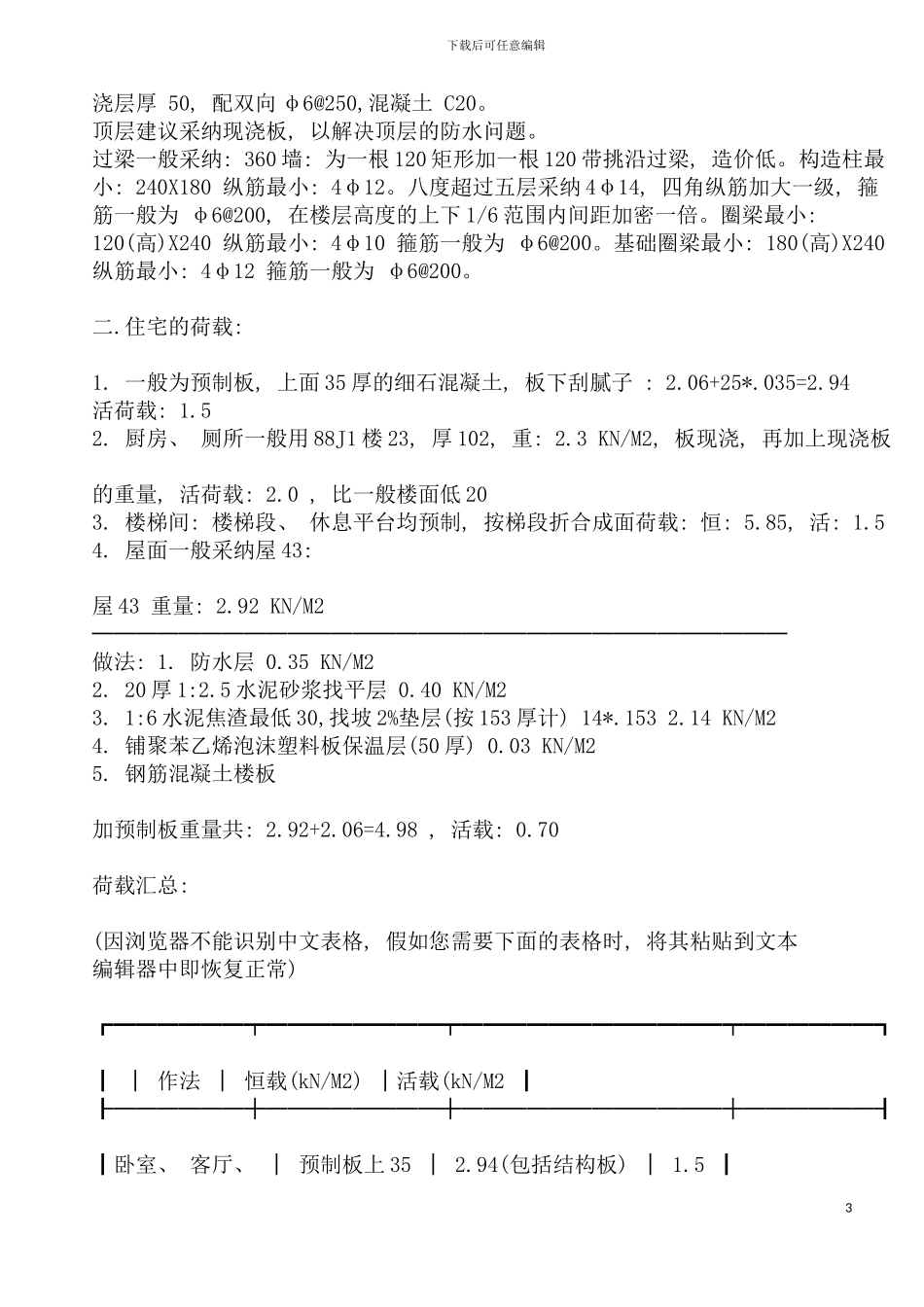

下载后可任意编辑普通砖混住宅设计技术措施1下载后可任意编辑普通砖混( 纯剪力墙) 住宅设计技术措施 第一章: 砖混住宅 一. 砖混住宅设计一般如下: (1).一般建筑条件: 层高: 1～5 层: 2700, 6 层: 2800 窗高: 1400 窗台高: 850 阳台的门联窗: 主: 1500X2250, 1800X2250, 副:800X2250 进户门、 室内门、 厨厕门: 1000X , 900X , 800X 楼梯间一般: 2400X4800, 2700X4800, 楼梯进户洞口高: 2100(最低 ) 室内外高差: 750 楼板上一般做厚 35 的豆石混凝土。厨房、 厕所一般用 88J1 楼 23, 厚 102。 板底不抹灰, 刮腻子。 楼梯梯段板一般做厚 20 的水泥砂浆。 如有半地下室, 层高一般 2700, 室外地面下不得小于 1500。 (2).结构设计: 标注预制板的块数和类型时, 不要采纳对角线的形式。因为此种方法易造成线的交叉, 采纳水平线或垂直线的方法, 相同类型的房间直接标房间类型号。可全楼统一编号。现浇板单独画出时可用对角线表示房间范围。楼梯间除四角外不得放构造柱(否则得凿预制构件)。构造柱所在位置不得放预制板(不得凿预制板), 做现浇带。布置预制板时尽量采纳宽为 1180 的宽板, 但有水的立管要求穿孔时, 有时应用 880 的窄板, 留现浇板缝, 不采纳凿宽板的方法。 过梁与构造柱相联时应采纳现浇过梁, 预制过梁一般采纳小挑口。一至五层层高为2700, 外墙洞口高为: 850+1400=2250, 剩下 450, 再减去 35 的建筑作法, 只剩下 415, 对于≥1500 的洞口,或承重过梁, 过梁高为 180, 415-180=235 即圈梁高度不得大于 235, 如大于 235, 则应圈梁兼过梁。对于≤1200 的洞口, 非承重过梁高为 120, 415-120=295, 可布置预制过梁后做截面高度大于 240 的圈梁。顶层因层高为 2800, 一般情况下没问题。但顶层的雨搭下要现浇圈梁, 圈梁较大, 就不用预制过梁了。在地震区应尽量采纳圈梁兼过梁。 板缝最好尽量为 40, 从房间里面墙往外面布置, 现浇板带留在靠窗处, 现浇板带宽最好≥200 (考虑水暖的立管)。但假如构造上要求有整浇层时, 板缝应大于 60。整2下载后可任意编辑浇层厚 50, 配双向 φ6@250,混凝土 C20。 顶层建议采纳现浇板, 以解决顶层的防水问题。 过梁一般采纳: 360 墙: 为一根 120 矩形加一根 120 带挑沿过梁, 造价低。构造柱最小: 240X180 纵筋最小: 4φ12。八度超过五层采纳 4φ14, 四角纵筋加大一级, 箍筋一般为...
