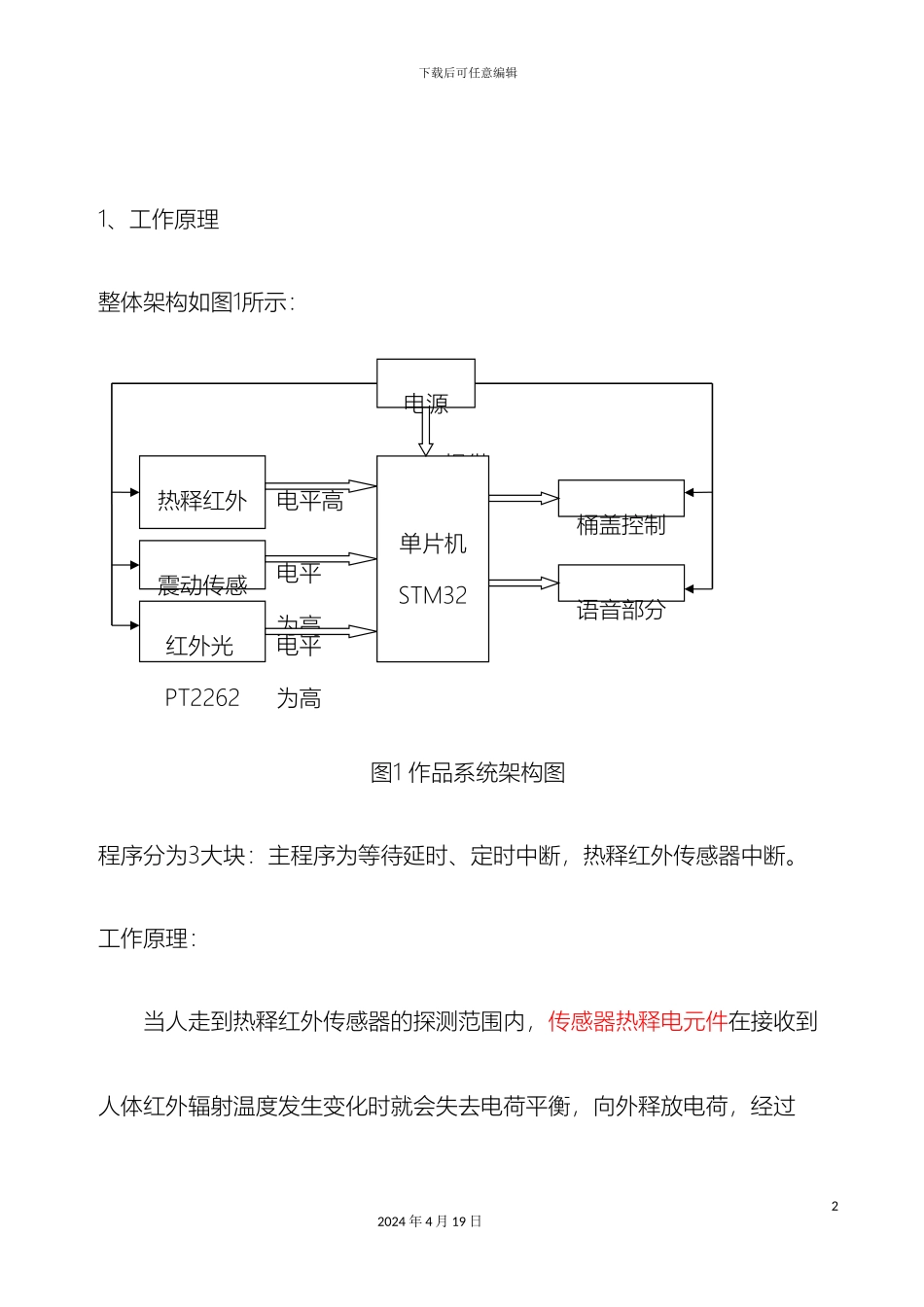

下载后可任意编辑智能垃圾桶设计方案12024 年 4 月 19 日下载后可任意编辑1、工作原理整体架构如图1所示：图1 作品系统架构图程序分为3大块：主程序为等待延时、定时中断，热释红外传感器中断。工作原理：当人走到热释红外传感器的探测范围内，传感器热释电元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，经过22024 年 4 月 19 日电平为高电平高到低电平为高输出放音地址输出出控制电平提供+5v单片机STM32电源热释红外传感器震动传感器红外光PT2262桶盖控制部分语音部分下载后可任意编辑hn911内部电路处理将此信号转换成电平变换，当检测到人时向单片机提供了一个低电平（下降沿），将此信号作为一个外部中断信号（在设计此方案的时候，我们还想到检测的时候运用图像处理法，她的优点就能够容易区分垃圾种类和准确是否是人，但其缺点是处理信息大，受到环境影响大，因此放弃）；震动传感器是将垃圾桶的震动（被物体撞击）或者重量变化转变成电平信号，经过I/O口单片机能够查询到此信号；当PT2262/2272 是一对带地址、数据编码功能的红外遥控发射/接收芯片，其中发射芯片PT2262-IR将载波振荡器、编码器和发射单元集成于一身，将垃圾的投入和垃圾桶是否满转变成电平信号，经过I/O口单片机能够查询到此信号；单片机在进行初始化与设定定时时间后，就等待中断信号，当外部中断端有信号时，单片机进入处理中断，认为此时有人来，经过查询I/O信号，推断是否打开垃圾桶盖，当垃圾桶未满即PT2262/2272端无信号打开垃圾桶盖（单片机控制电磁铁通电，盖打开），经过震动传感器和PT2262/2272信32024 年 4 月 19 日下载后可任意编辑号的综合推断此人是否是投垃圾的，与此同时单片机控制语音芯片发出一些幽默的话语，提示大家爱护环境，也给大家带来一些欢乐。正因为盛群单片机有很方便休眠唤醒功能，在PA口加下降沿可是单片机唤醒，而且唤醒后执行唤醒的吓一跳指令，因此在长时间没有人来投垃圾，单片机自动的将除HN911以外的电路电源关闭，之后单片机进入休眠，从而大大减少能源的浪费。做到了节能环保。当有人来时，经过HN911电路部分将单片机唤醒，单片机将以前关闭电源的电路从新通电进入正常工作状态。四、作品功能、特色本作品节能环保，洁净卫生，具有一定的娱乐性，运用广泛，可适用于各种中高级办公楼等公共场合，其原理也可运用至其它领域，如防盗作用等，具有很强的市场竞争力。作品采纳了 HT46F49E 作...
