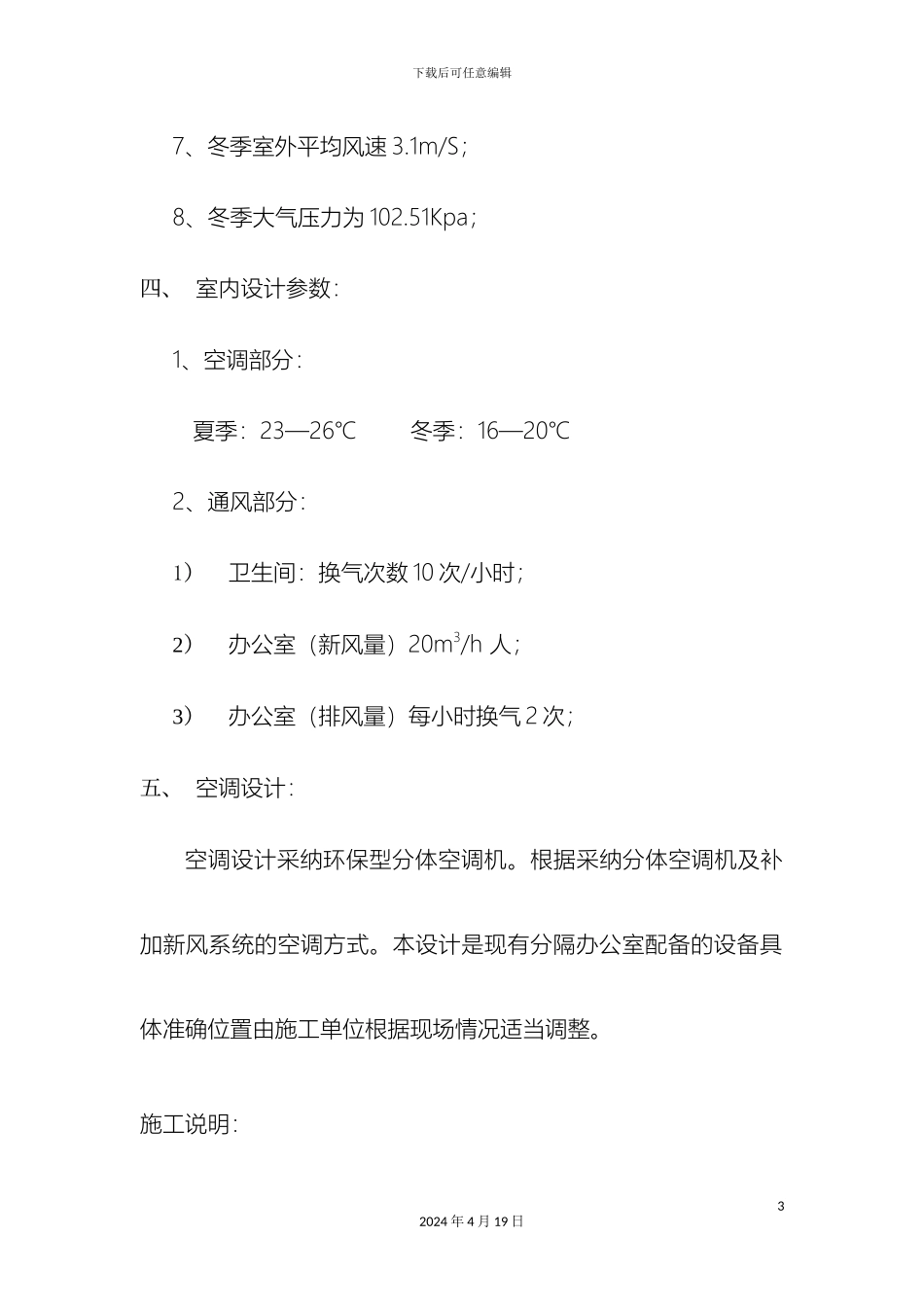

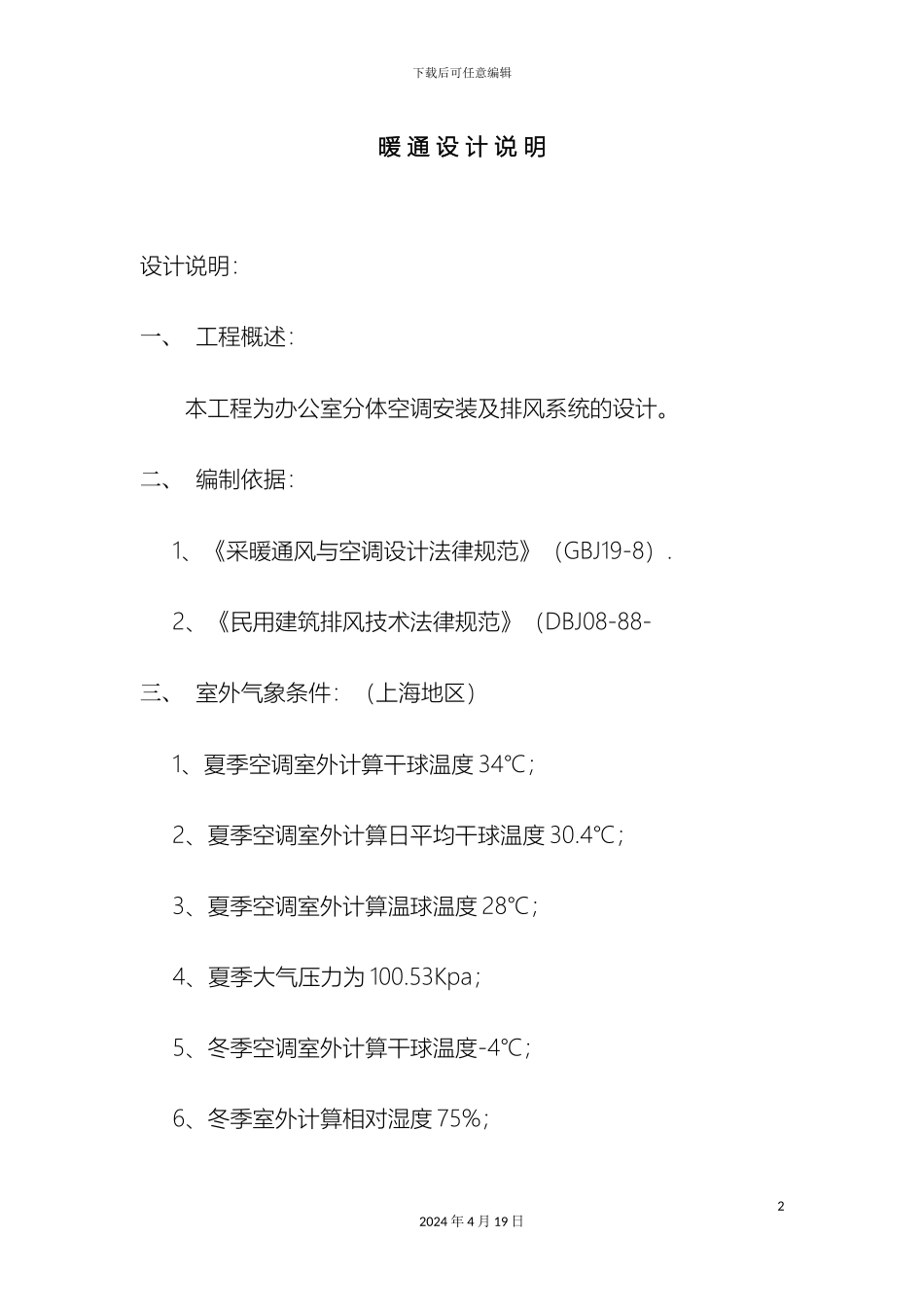

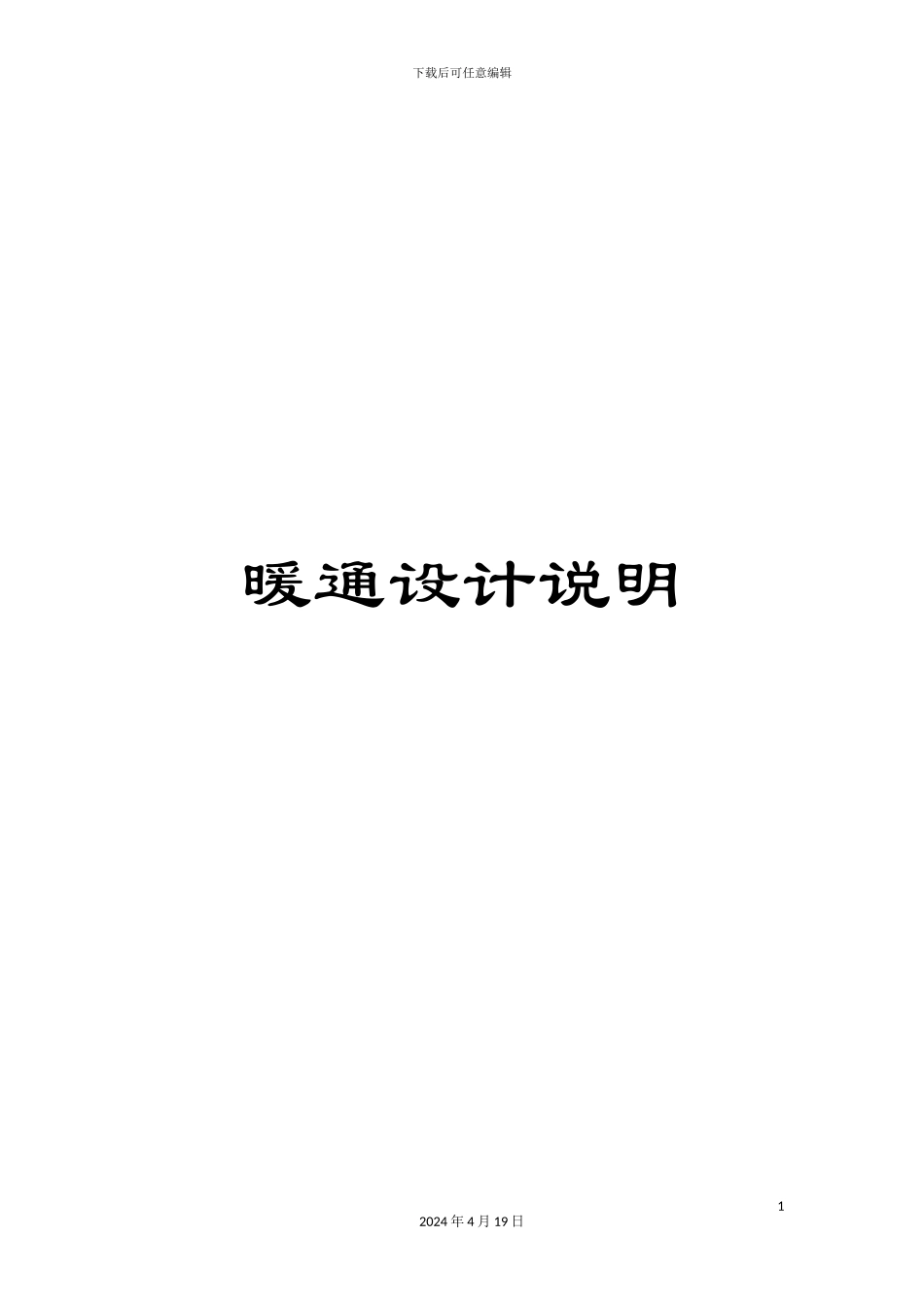

下载后可任意编辑暖通设计说明12024 年 4 月 19 日下载后可任意编辑暖 通 设 计 说 明设计说明：一、 工程概述：本工程为办公室分体空调安装及排风系统的设计。二、 编制依据：1、《采暖通风与空调设计法律规范》（GBJ19-8）. 2、《民用建筑排风技术法律规范》（DBJ08-88- 三、 室外气象条件：（上海地区）1、夏季空调室外计算干球温度 34℃；2、夏季空调室外计算日平均干球温度 30.4℃；3、夏季空调室外计算温球温度 28℃；4、夏季大气压力为 100.53Kpa；5、冬季空调室外计算干球温度-4℃；6、冬季室外计算相对湿度 75%；22024 年 4 月 19 日下载后可任意编辑7、冬季室外平均风速 3.1m/S；8、冬季大气压力为 102.51Kpa；四、 室内设计参数：1、空调部分： 夏季：23—26℃ 冬季：16—20℃2、通风部分：1）卫生间：换气次数 10 次/小时；2）办公室（新风量）20m3/h 人；3）办公室（排风量）每小时换气 2 次；五、 空调设计：空调设计采纳环保型分体空调机。根据采纳分体空调机及补加新风系统的空调方式。本设计是现有分隔办公室配备的设备具体准确位置由施工单位根据现场情况适当调整。施工说明：32024 年 4 月 19 日下载后可任意编辑一、综述：本工程为图面局部说明以外的空调通风工程施工综合说明。二、施工准备： 1 、本工程参照《通风与空调施工质量验收法律规范》（GB50243- ）； 2、施工前施工技术管理人员仔细熟悉图纸，如有问题，应及时通知总承包解决；3、风管调节阀手柄、手轮应设置在操作方便的位置，需常常检查的阀门设备在吊顶内应留有检修口以便检查。三、设备安装： 1、空调设备安装前仔细阅读说明书，严格根据说明书要求安装；2、风管安装做好支架与支架间距，管与管间距之间的密缝；四、管道：空调分体机铜管安装必须根据施工法律规范操作。42024 年 4 月 19 日下载后可任意编辑五、风管： 1、管材风管均采纳镀锌薄钢板制作，风管壁厚与法兰参照《通风与空调施工质量验收法律规范》（GB50243- ）的有关规定；2、吊支架风管吊支架可在楼板上打膨胀螺栓吊装，调节阀及较重的设备等需单独设定支架。其它： 1、所有新风口散流器及百叶等，其材料应为铝合金；2、所有图纸指明的风口尺寸均为面尺寸；3、凡是说明未提及的事项均按有关法律规范标准执行。52024 年 4 月 19 日
