智能型末端试水装置开发说明书VIP免费

智能型末端试水装置开发说明书_第1页
1/15
智能型末端试水装置开发说明书_第2页
2/15
智能型末端试水装置开发说明书_第3页
3/15

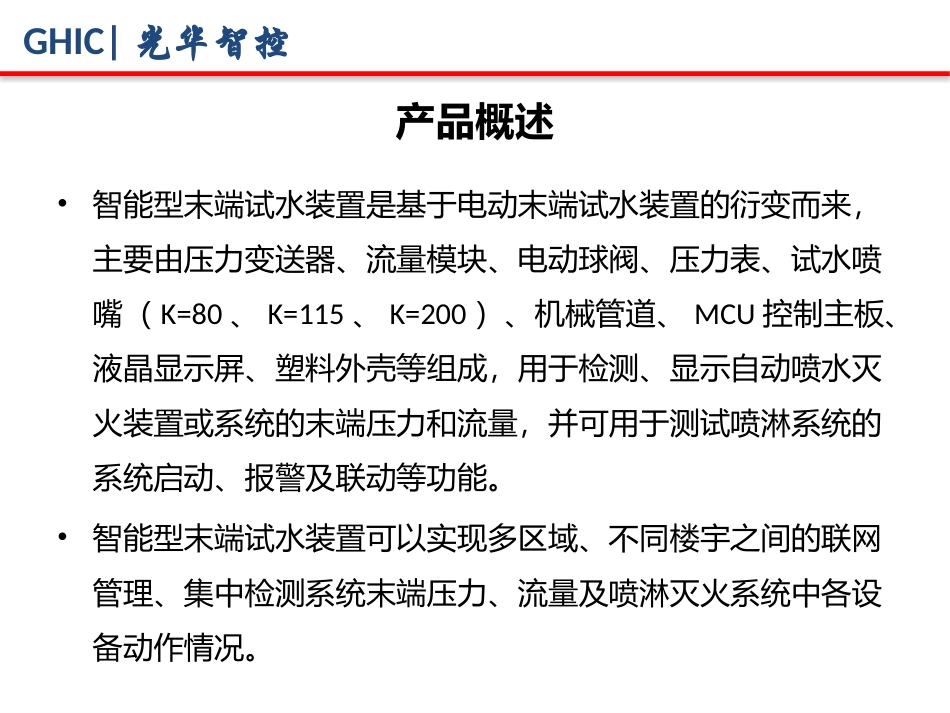

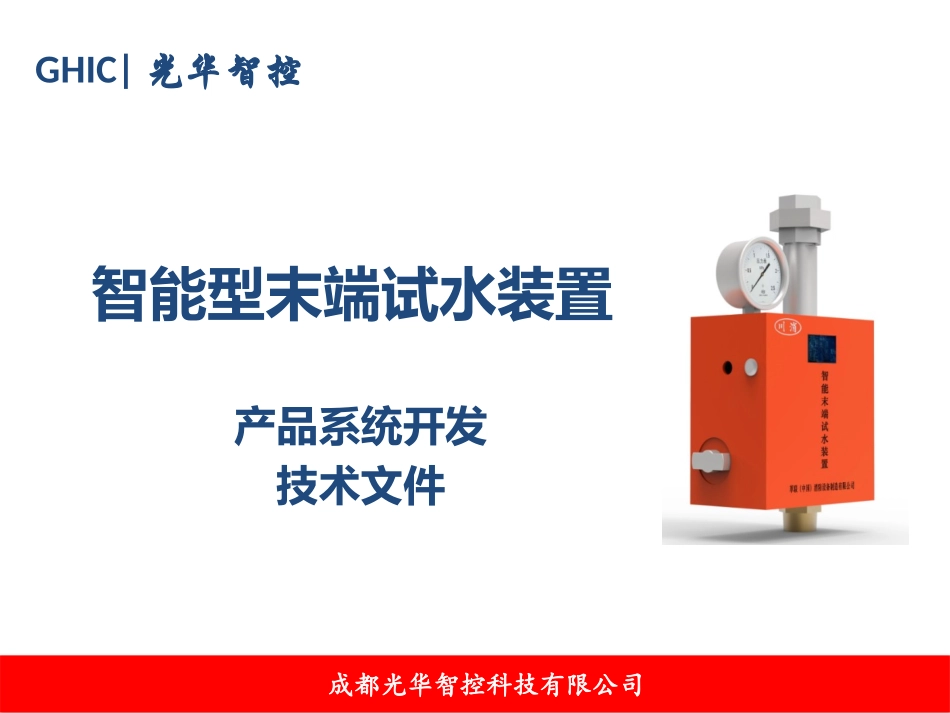

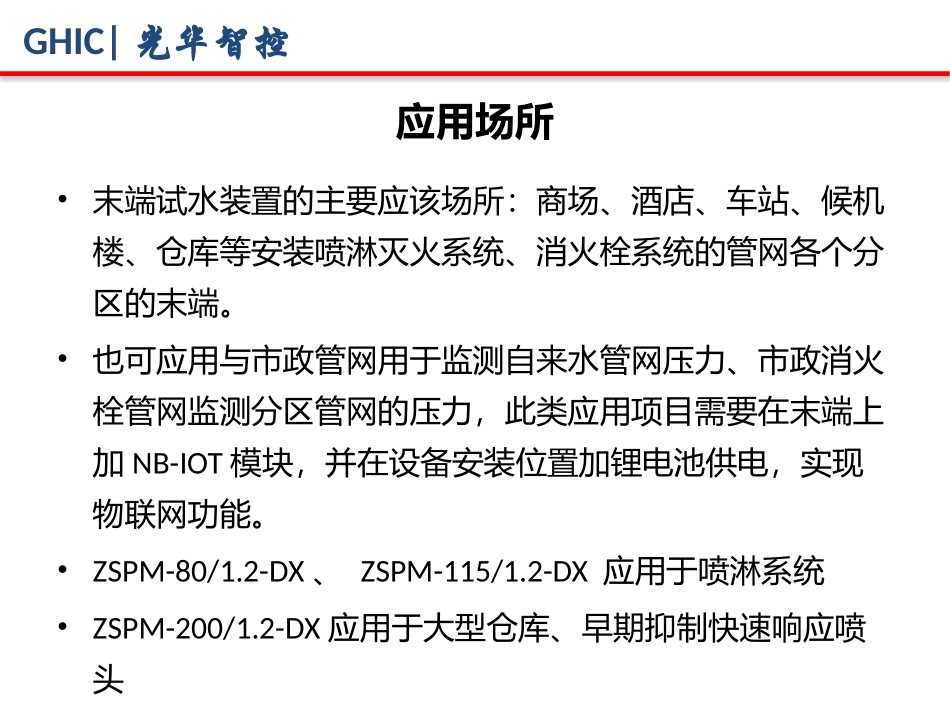

智能型末端试水装置产品系统开发技术文件成都光华智控科技有限公司GHIC|光华智控产品概述•智能型末端试水装置是基于电动末端试水装置的衍变而来,主要由压力变送器、流量模块、电动球阀、压力表、试水喷嘴(K=80、K=115、K=200)、机械管道、MCU控制主板、液晶显示屏、塑料外壳等组成,用于检测、显示自动喷水灭火装置或系统的末端压力和流量,并可用于测试喷淋系统的系统启动、报警及联动等功能。•智能型末端试水装置可以实现多区域、不同楼宇之间的联网管理、集中检测系统末端压力、流量及喷淋灭火系统中各设备动作情况。GHIC|光华智控应用场所•末端试水装置的主要应该场所:商场、酒店、车站、候机楼、仓库等安装喷淋灭火系统、消火栓系统的管网各个分区的末端。•也可应用与市政管网用于监测自来水管网压力、市政消火栓管网监测分区管网的压力,此类应用项目需要在末端上加NB-IOT模块,并在设备安装位置加锂电池供电,实现物联网功能。•ZSPM-80/1.2-DX、ZSPM-115/1.2-DX应用于喷淋系统•ZSPM-200/1.2-DX应用于大型仓库、早期抑制快速响应喷头GHIC|光华智控装置结构特征GHIC|光华智控压力表管道电动阀液晶屏喷嘴控制板外壳手动开关主要部件GHIC|光华智控手自一体电动阀压力表试水喷嘴(K=80、K=115、K=200)压力变送器4-20mA0-1.6MPaDC8V-DC32VDC24V-18W1.6MPa主要部件GHIC|光华智控末端控制板—川消定制版本末端控制板—新优化改进版工业触屏一体机装置主要参数GHIC|光华智控型号参数ZSPM-80/1.2-DXZSPM-115/1.2-DXZSPM-200/1.2-DX额定工作压力≤1.2MPa≤1.2MPa≤1.2MPa公称流量系数80±4115±6200±10连接形式螺纹DN25螺纹DN25螺纹DN25工作电源DC24VDC24VDC24V工作电流0.625A0.625A0.625A通讯协议CANCANCAN最大通讯距离≤10Km≤10Km≤10Km接触电阻≤0.1Ω≤0.1Ω≤0.1Ω绝缘电阻≥2MΩ≥2MΩ≥2MΩ一级CAN网络理论CAN节点容量110个;若设备数量大于110个,需要增加CAN网桥。远程管理主机——工业控制屏一体机GHIC|光华智控•显示屏类型:TFT•分辨率:800*480•触摸屏类别:4线电阻屏•背光类别:LED•亮度:不低于400nit•通讯模式:CAN+RS232•工作电压:DC5V•功耗:15W•工作温度:0℃~+55℃工控屏一体机远程管理主机——壁挂式机柜GHIC|光华智控•内部主要设备配置:•工控屏一体机•热敏打印机•开关电源•钣金机箱远程管理主机——工业计算机GHIC|光华智控工业计算机远程管理主机——琴台式机柜GHIC|光华智控•主要配置:•工业计算机•液晶显示屏•琴台柜(1窗)•琴台柜接线板•CAN卡•消防末端管理平台软件•消防末端数据库•选配消防UPS电源系统组网——单CAN网络GHIC|光华智控CAN001#002#003#004#64#63#62#61#壁挂式主机壁挂式主机特性,CAN容量为64个节点,设备数量大于64个,请使用琴台式主机解决。系统组网——单CAN网络GHIC|光华智控CAN001#002#003#004#110#109#108#107#琴台式主机琴台式主机在一级CAN网络最大理论容量110个节点。系统组网——多级CAN网络GHIC|光华智控琴台式主机CAN主网络CAN网桥CAN网桥001#002#110#111#112#220#CAN分支CAN分支系统扩展采用CAN中继器、手拉手进行布线,请严格安装CAN协议规范的要求施工。GHIC|光华智控自动化、智能化控制系统,电子产品集成商!谢谢!
