木桩专项方案样本

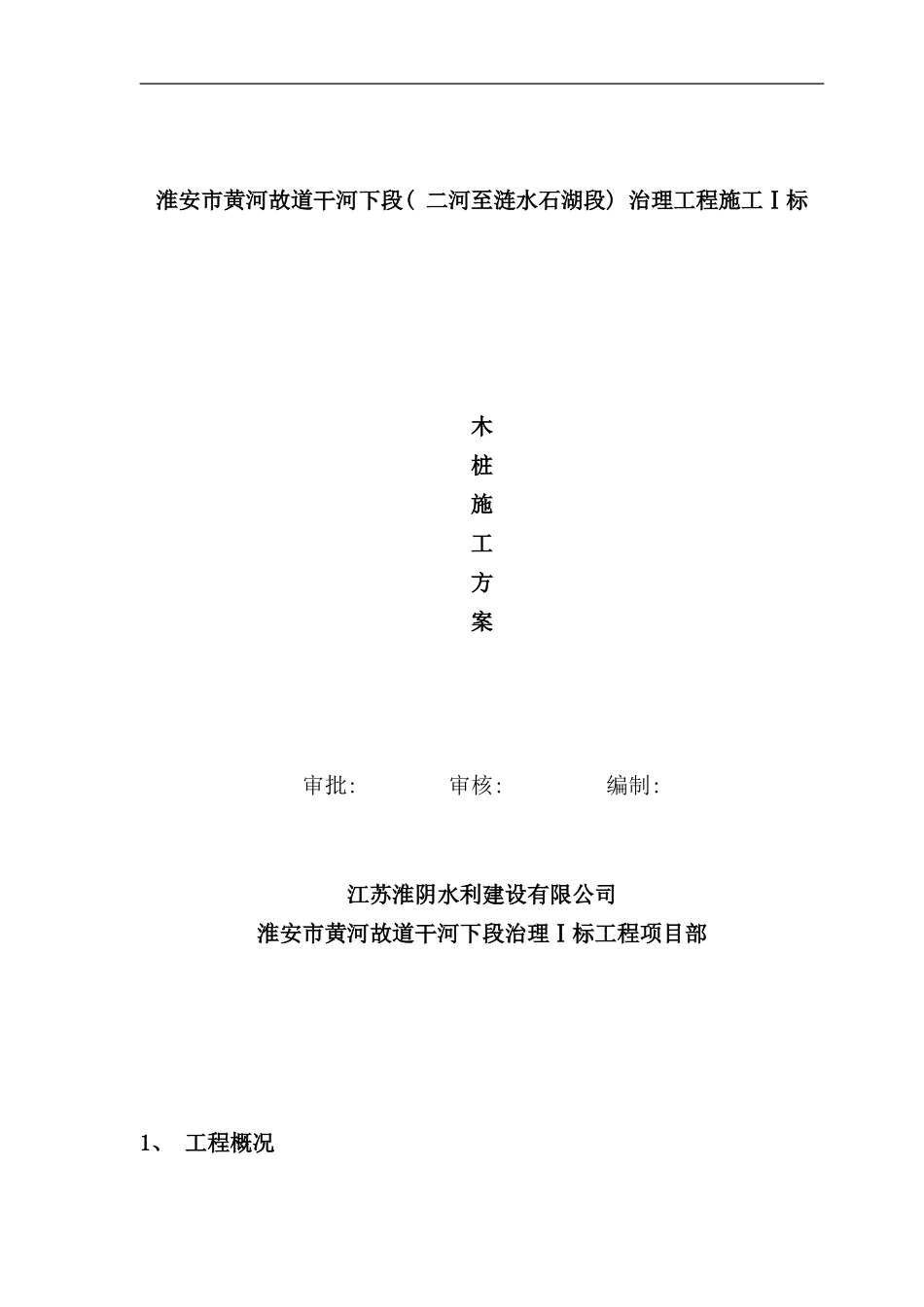

木桩专项方案样本_第1页
1/8

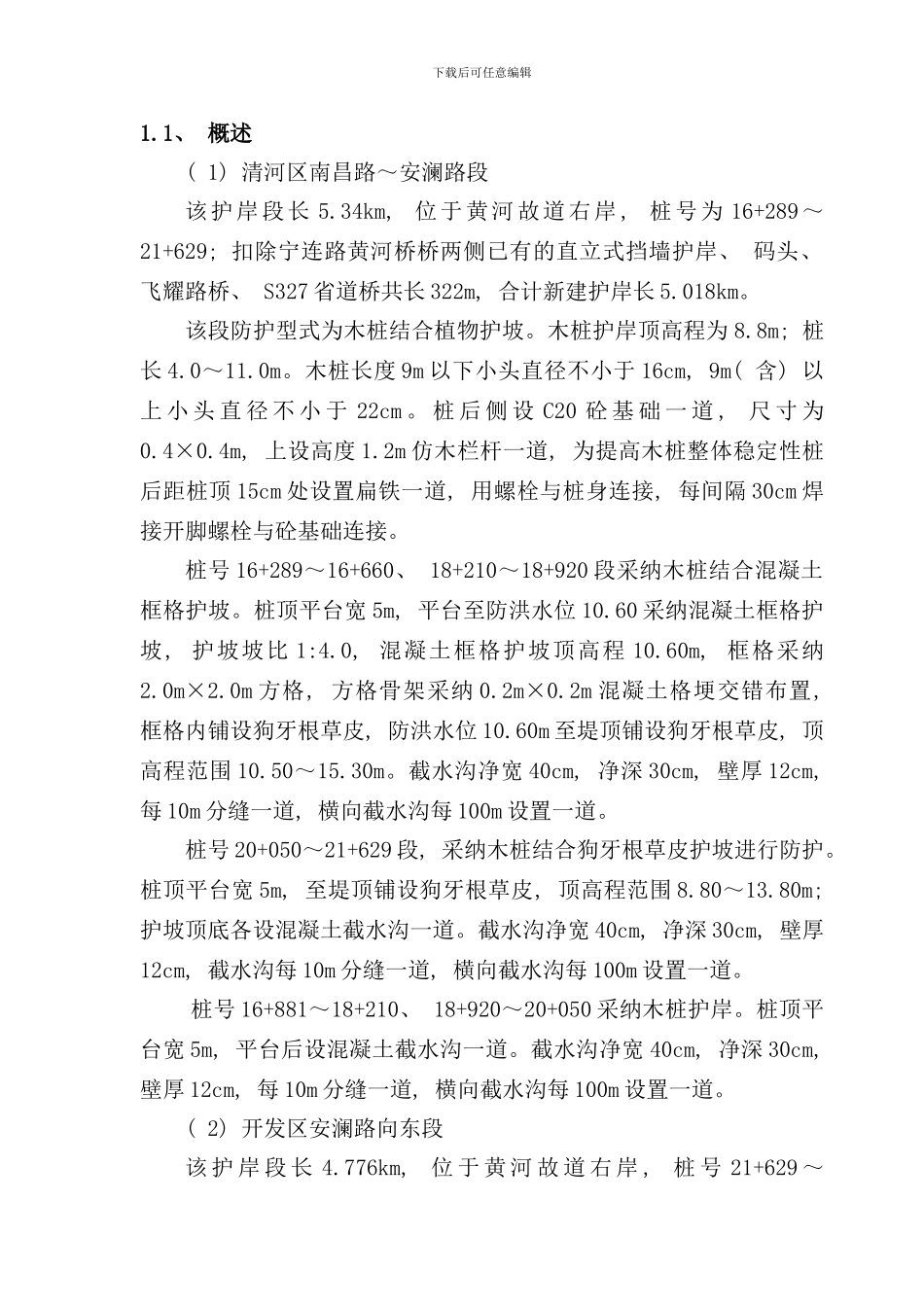

木桩专项方案样本_第2页
2/8

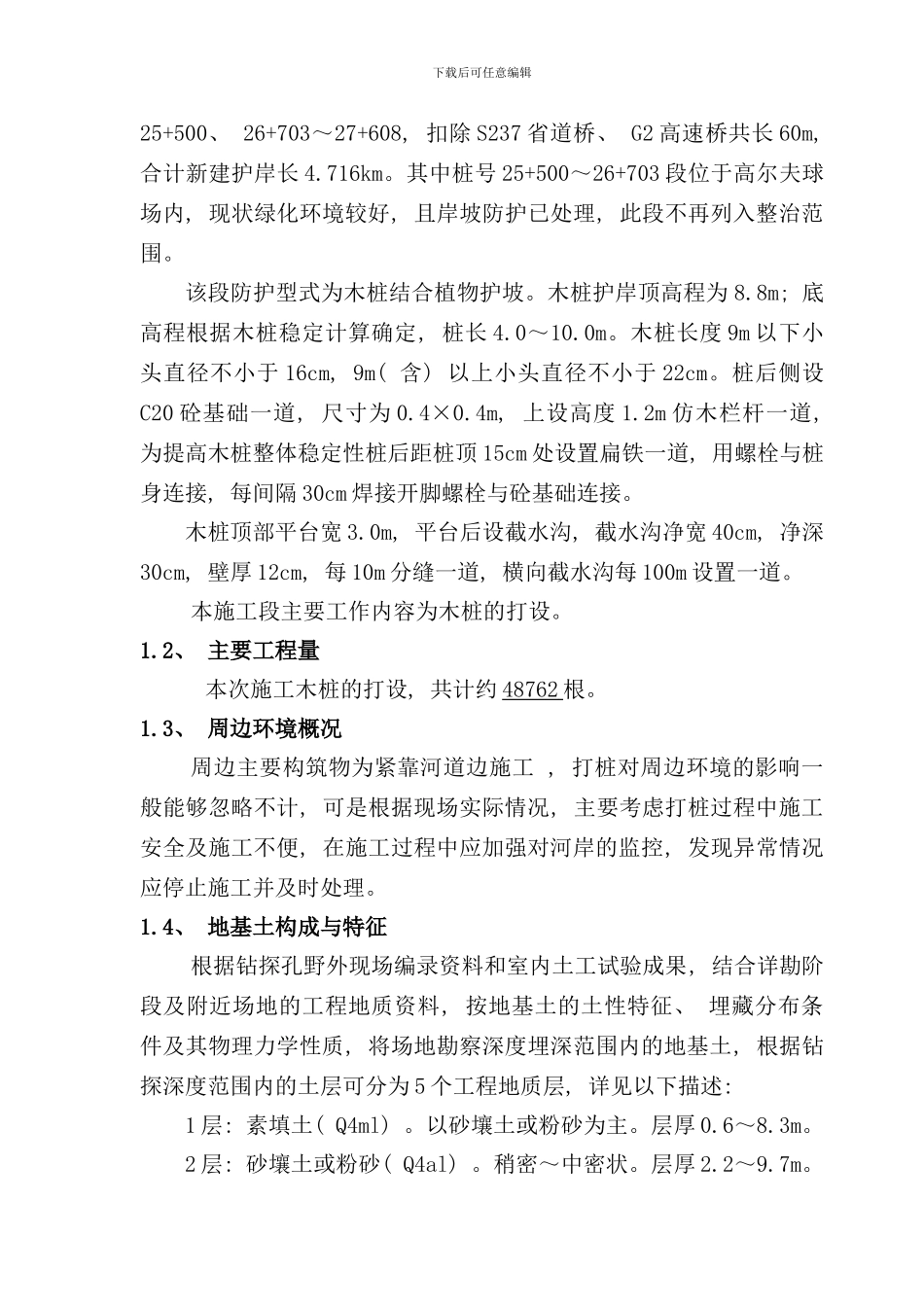

木桩专项方案样本_第3页
3/8
淮安市黄河故道干河下段( 二河至涟水石湖段) 治理工程施工Ⅰ标木桩施工方案审批: 审核: 编制: 江苏淮阴水利建设有限公司淮安市黄河故道干河下段治理Ⅰ标工程项目部1、 工程概况下载后可任意编辑1.1、 概述( 1) 清河区南昌路~安澜路段该护岸段长 5.34km, 位于黄河故道右岸 , 桩号为 16+289~21+629; 扣除宁连路黄河桥桥两侧已有的直立式挡墙护岸、 码头、 飞耀路桥、 S327 省道桥共长 322m, 合计新建护岸长 5.018km。该段防护型式为木桩结合植物护坡。木桩护岸顶高程为 8.8m; 桩长 4.0~11.0m。木桩长度 9m 以下小头直径不小于 16cm, 9m( 含) 以上 小 头 直 径 不 小 于 22cm 。 桩 后 侧 设 C20 砼 基 础 一 道 , 尺 寸 为0.4×0.4m, 上设高度 1.2m 仿木栏杆一道, 为提高木桩整体稳定性桩后距桩顶 15cm 处设置扁铁一道, 用螺栓与桩身连接, 每间隔 30cm 焊接开脚螺栓与砼基础连接。桩号 16+289~16+660、 18+210~18+920 段采纳木桩结合混凝土框格护坡。桩顶平台宽 5m, 平台至防洪水位 10.60 采纳混凝土框格护坡, 护坡坡比 1:4.0, 混凝土框格护坡顶高程 10.60m, 框格采纳2.0m×2.0m 方格, 方格骨架采纳 0.2m×0.2m 混凝土格埂交错布置, 框格内铺设狗牙根草皮, 防洪水位 10.60m 至堤顶铺设狗牙根草皮, 顶高程范围 10.50~15.30m。截水沟净宽 40cm, 净深 30cm, 壁厚 12cm, 每 10m 分缝一道, 横向截水沟每 100m 设置一道。桩号 20+050~21+629 段, 采纳木桩结合狗牙根草皮护坡进行防护。桩顶平台宽 5m, 至堤顶铺设狗牙根草皮, 顶高程范围 8.80~13.80m; 护坡顶底各设混凝土截水沟一道。截水沟净宽 40cm, 净深 30cm, 壁厚12cm, 截水沟每 10m 分缝一道, 横向截水沟每 100m 设置一道。桩号 16+881~18+210、 18+920~20+050 采纳木桩护岸。桩顶平台宽 5m, 平台后设混凝土截水沟一道。截水沟净宽 40cm, 净深 30cm, 壁厚 12cm, 每 10m 分缝一道, 横向截水沟每 100m 设置一道。( 2) 开发区安澜路向东段该 护 岸 段 长 4.776km, 位 于 黄 河 故 道 右 岸 , 桩 号 21+629 ~下载后可任意编辑25+500、 26+703~27+608, 扣除 S237 省道桥、 G2 高速桥共长 60m, 合计新建护岸长 4.716km。其中桩号 25+500~26+703 段位于高尔夫球场内, 现状绿化环境较好, 且岸坡防护已处理, 此段不再列...
