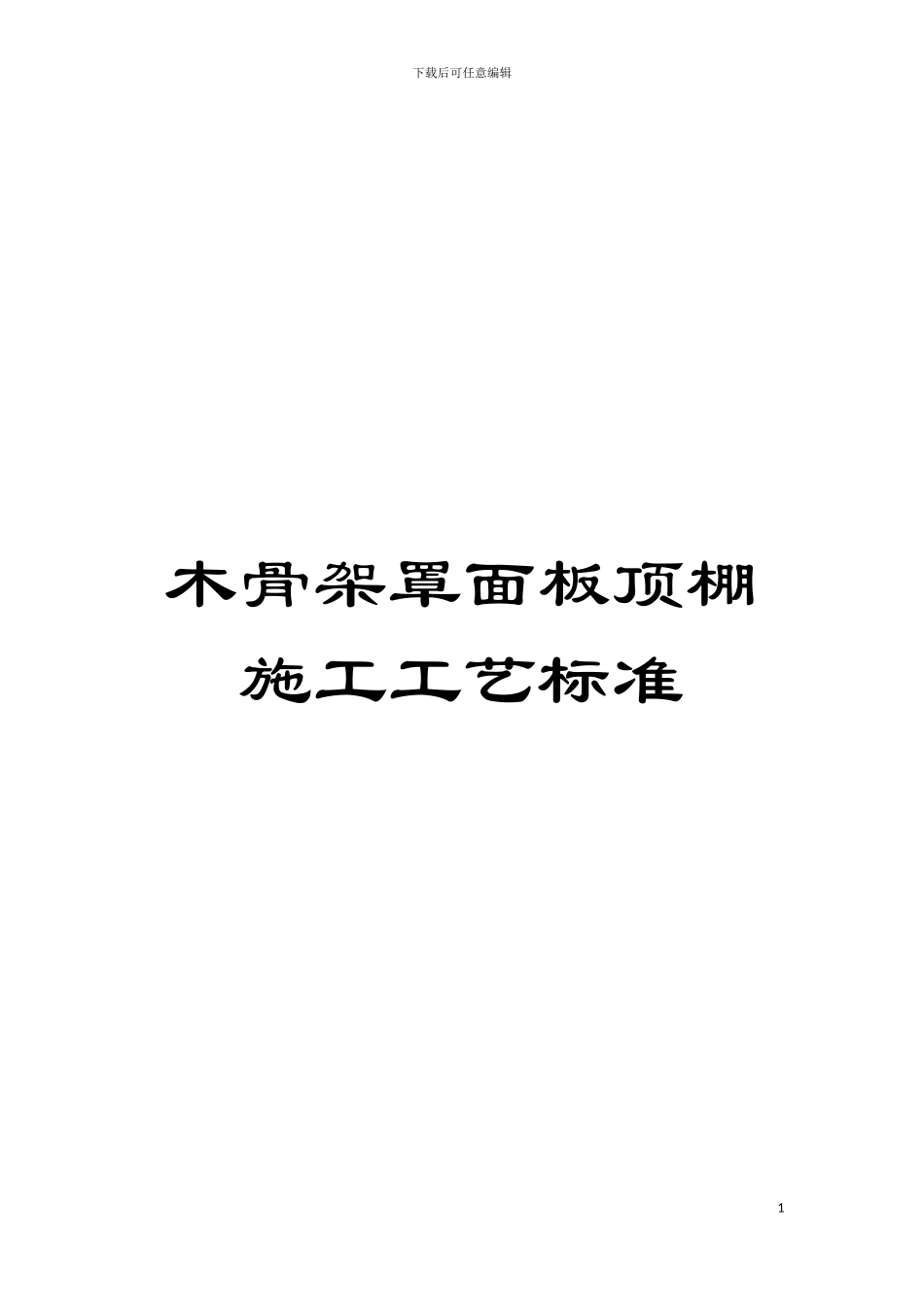

木骨架罩面板顶棚施工工艺标准

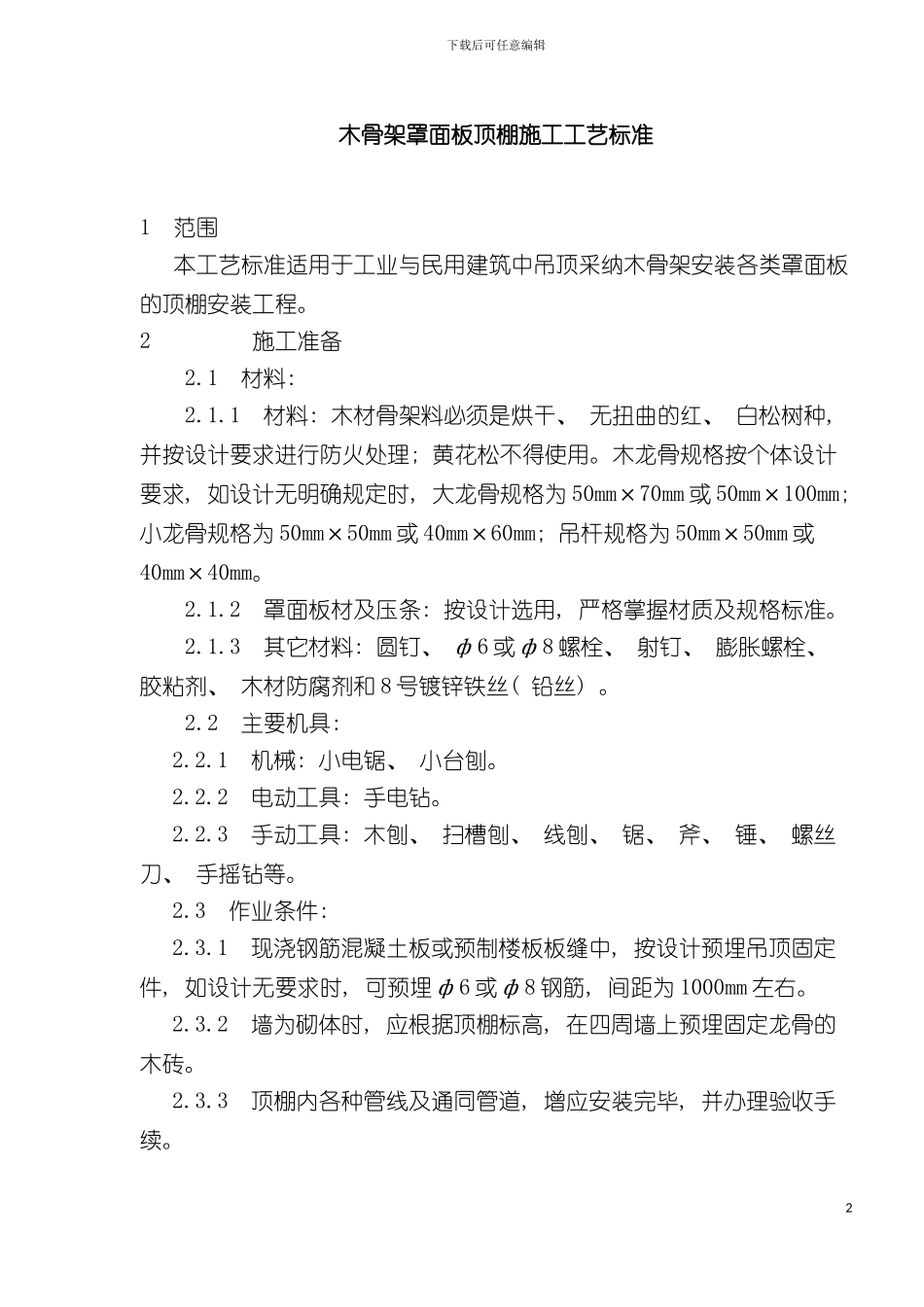

下载后可任意编辑木骨架罩面板顶棚施工工艺标准1下载后可任意编辑木骨架罩面板顶棚施工工艺标准1 范围本工艺标准适用于工业与民用建筑中吊顶采纳木骨架安装各类罩面板的顶棚安装工程。2 施工准备2.1 材料: 2.1.1 材料: 木材骨架料必须是烘干、 无扭曲的红、 白松树种, 并按设计要求进行防火处理; 黄花松不得使用。木龙骨规格按个体设计要求, 如设计无明确规定时, 大龙骨规格为 50mm×70mm 或 50mm×100mm; 小龙骨规格为 50mm×50mm 或 40mm×60mm; 吊杆规格为 50mm×50mm 或40mm×40mm。2.1.2 罩面板材及压条: 按设计选用, 严格掌握材质及规格标准。2.1.3 其它材料: 圆钉、 ф6 或 ф8 螺栓、 射钉、 膨胀螺栓、 胶粘剂、 木材防腐剂和 8 号镀锌铁丝( 铅丝) 。2.2 主要机具: 2.2.1 机械: 小电锯、 小台刨。2.2.2 电动工具: 手电钻。2.2.3 手动工具: 木刨、 扫槽刨、 线刨、 锯、 斧、 锤、 螺丝刀、 手摇钻等。2.3 作业条件: 2.3.1 现浇钢筋混凝土板或预制楼板板缝中, 按设计预埋吊顶固定件, 如设计无要求时, 可预埋 ф6 或 ф8 钢筋, 间距为 1000mm 左右。2.3.2 墙为砌体时, 应根据顶棚标高, 在四周墙上预埋固定龙骨的木砖。2.3.3 顶棚内各种管线及通同管道, 增应安装完毕, 并办理验收手续。2下载后可任意编辑2.3.4 直接接触土建结构的木龙骨, 应预先刷防腐剂。2.3.5 吊顶房间需做完墙面及地面的湿作业和屋面防水等工程。2.3.6 搭好顶棚施工操作平台架。3 操作工艺3.1 工艺流程: 弹顶棚标高水平线→划龙骨分档线→安装管线设施→安装大龙骨→ 安装小龙骨→防腐处理→安装罩面板→安装压条 3.2 弹标高水平线: 根据楼层标高水平线, 顺墙高量至顶棚设计标高, 沿墙四周弹顶棚标高水平线。3.3 划龙骨分档线: 沿已弹好的顶棚标高水平线, 划好龙骨的分档位置线。3.4 顶棚内管线设施安装: 在顶棚施工前各专业的管线设施应按顶棚的标高控制, 按专业施工图安装完毕, 并经打压试验和隐检验收。3.5 安装大龙骨: 将预埋钢筋端头弯成环形圆铯, 穿 8 号镀锌铁丝或用 ф6、 ф8 螺栓将大龙骨固定, 未预埋钢筋时可用膨胀螺栓, 并保证其设计标高。吊顶起拱按设计要求, 设计无要求时, 一般为房间跨间的 1/200～1/300。3.6 安装小龙骨: 3.6.1 小龙骨底面应刨光、 刮平, 截面厚度应一致。3.6.2 小龙骨间距应按设计要求, 设计无要求时, 应按罩面板...
