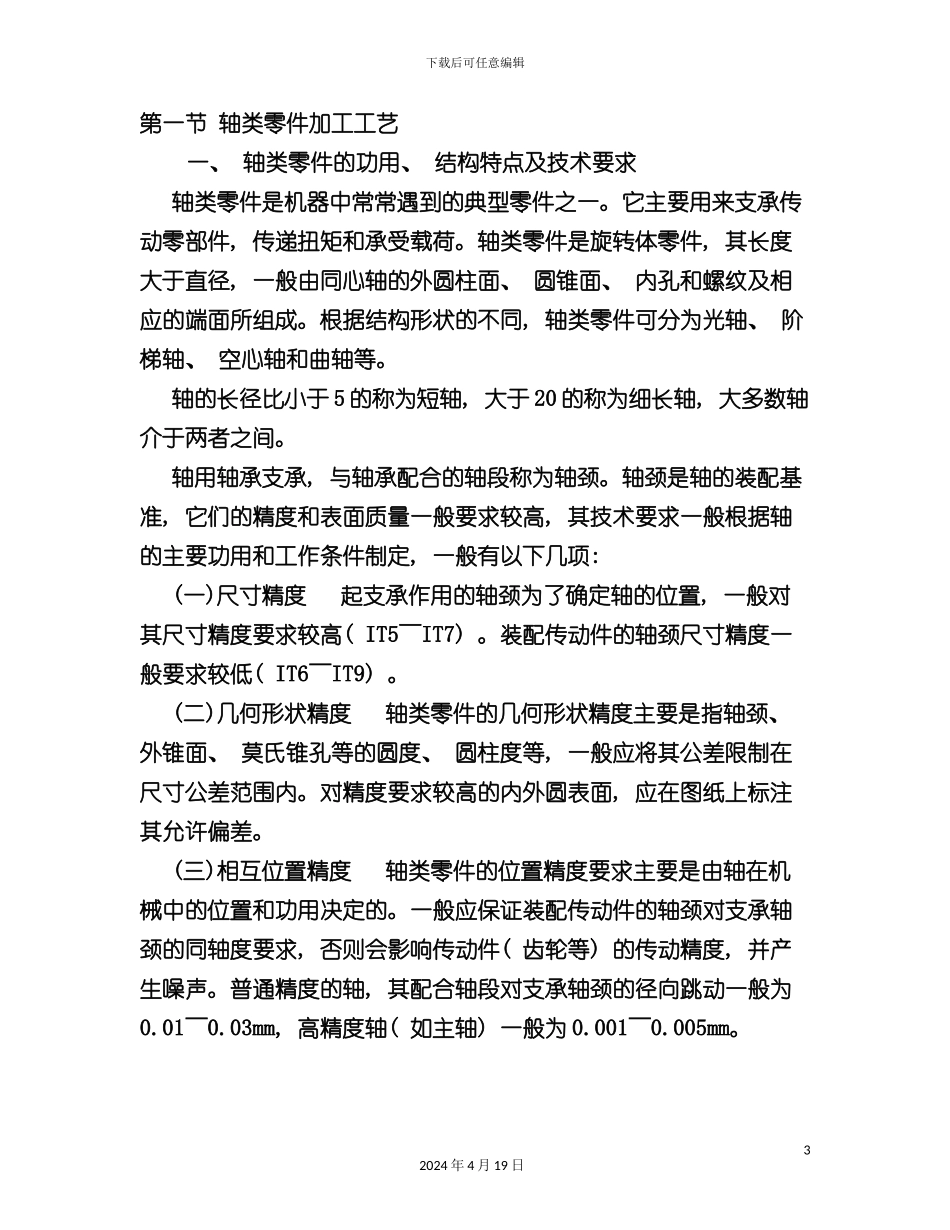

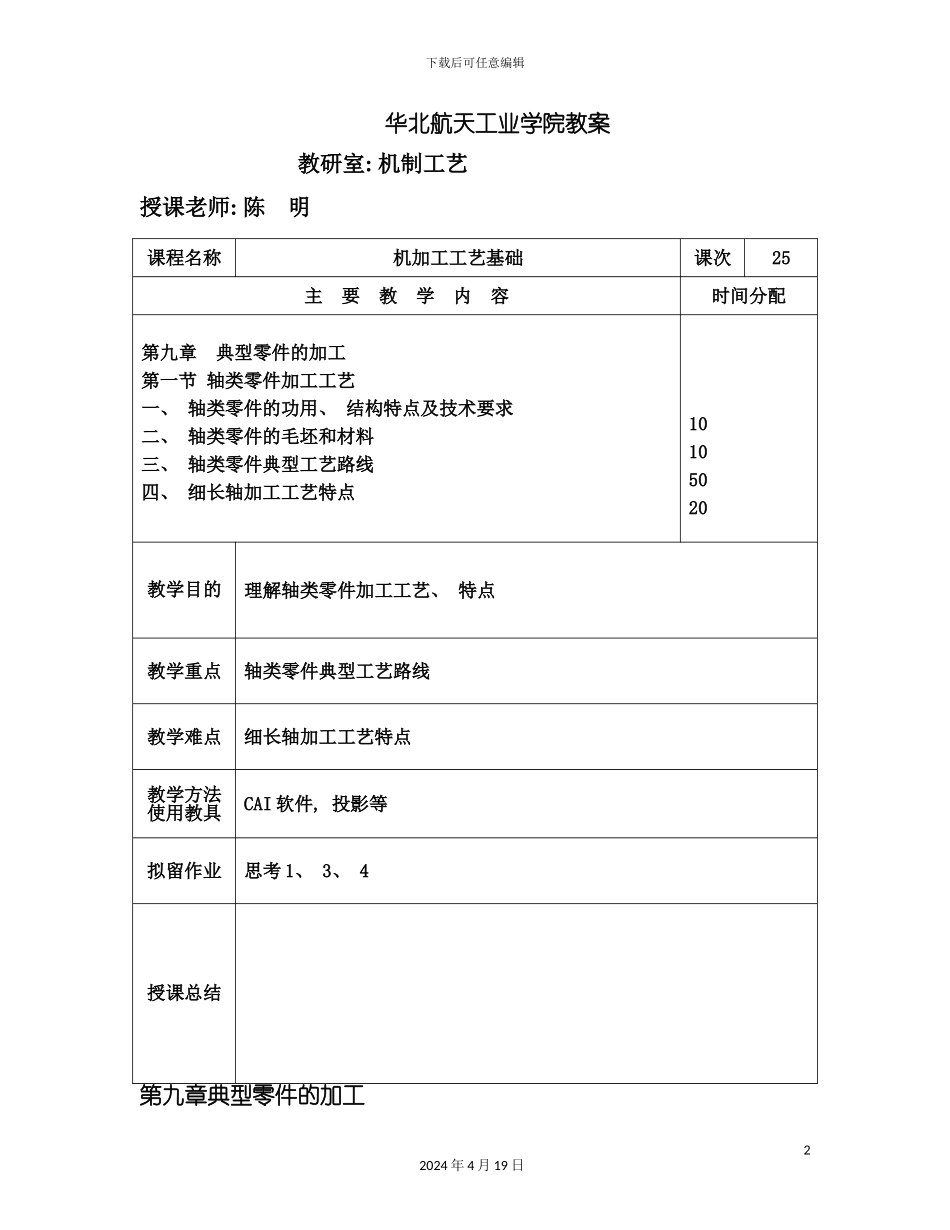

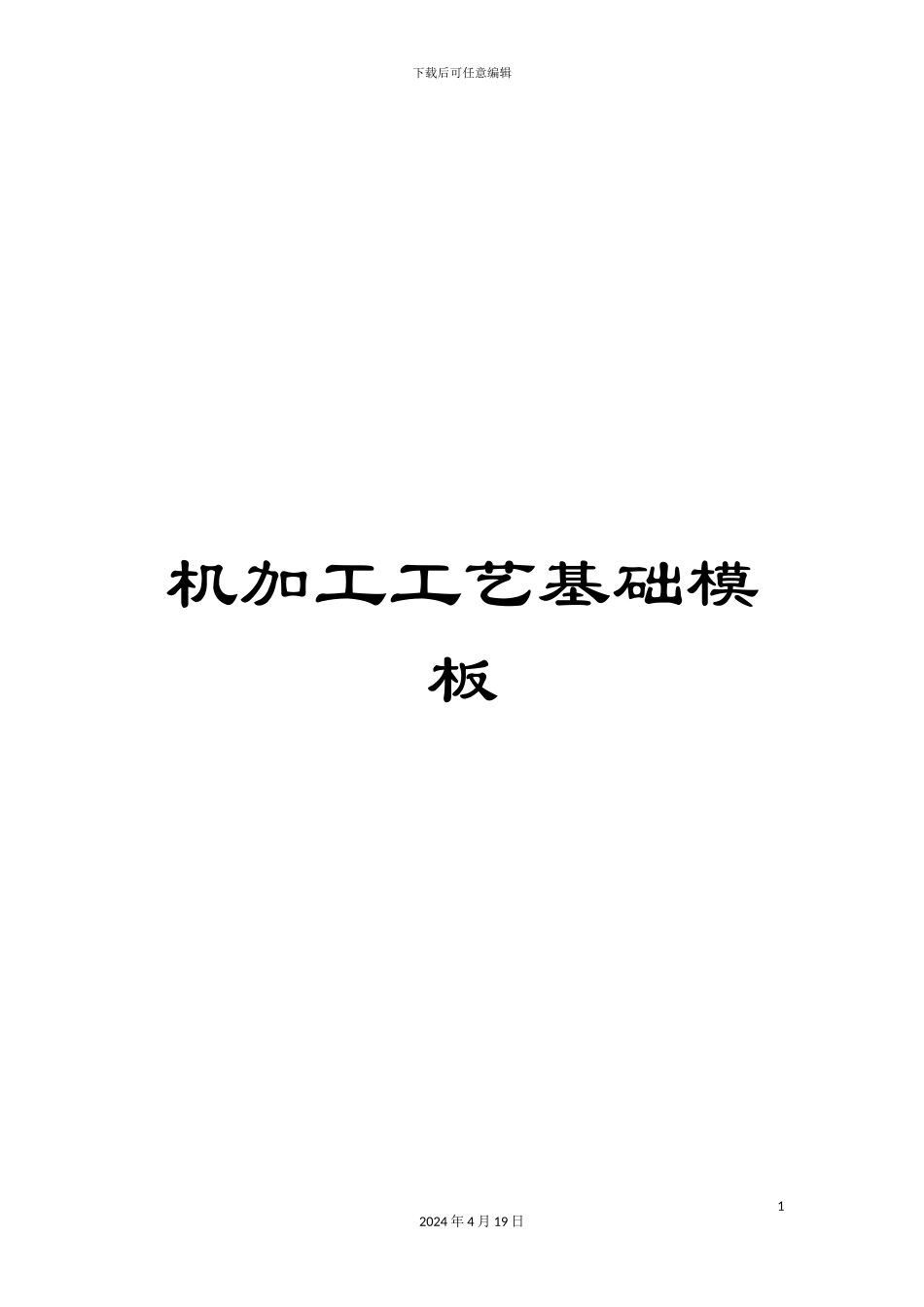

下载后可任意编辑机加工工艺基础模板12024 年 4 月 19 日下载后可任意编辑华北航天工业学院教案教研室: 机制工艺 授课老师: 陈 明课程名称机加工工艺基础课次25主 要 教 学 内 容时间分配 第九章 典型零件的加工第一节 轴类零件加工工艺一、 轴类零件的功用、 结构特点及技术要求二、 轴类零件的毛坯和材料三、 轴类零件典型工艺路线四、 细长轴加工工艺特点 10105020 教学目的 理解轴类零件加工工艺、 特点教学重点轴类零件典型工艺路线教学难点细长轴加工工艺特点教学方法使用教具CAI 软件, 投影等拟留作业思考 1、 3、 4 授课总结 第九章典型零件的加工22024 年 4 月 19 日下载后可任意编辑第一节 轴类零件加工工艺一、 轴类零件的功用、 结构特点及技术要求轴类零件是机器中常常遇到的典型零件之一。它主要用来支承传动零部件, 传递扭矩和承受载荷。轴类零件是旋转体零件, 其长度大于直径, 一般由同心轴的外圆柱面、 圆锥面、 内孔和螺纹及相应的端面所组成。根据结构形状的不同, 轴类零件可分为光轴、 阶梯轴、 空心轴和曲轴等。轴的长径比小于 5 的称为短轴, 大于 20 的称为细长轴, 大多数轴介于两者之间。轴用轴承支承, 与轴承配合的轴段称为轴颈。轴颈是轴的装配基准, 它们的精度和表面质量一般要求较高, 其技术要求一般根据轴的主要功用和工作条件制定, 一般有以下几项: (一)尺寸精度 起支承作用的轴颈为了确定轴的位置, 一般对其尺寸精度要求较高( IT5～IT7) 。装配传动件的轴颈尺寸精度一般要求较低( IT6～IT9) 。(二)几何形状精度 轴类零件的几何形状精度主要是指轴颈、 外锥面、 莫氏锥孔等的圆度、 圆柱度等, 一般应将其公差限制在尺寸公差范围内。对精度要求较高的内外圆表面, 应在图纸上标注其允许偏差。(三)相互位置精度 轴类零件的位置精度要求主要是由轴在机械中的位置和功用决定的。一般应保证装配传动件的轴颈对支承轴颈的同轴度要求, 否则会影响传动件( 齿轮等) 的传动精度, 并产生噪声。普通精度的轴, 其配合轴段对支承轴颈的径向跳动一般为0.01～0.03mm, 高精度轴( 如主轴) 一般为 0.001～0.005mm。32024 年 4 月 19 日下载后可任意编辑(四)表面粗糙度 一般与传动件相配合的轴径表面粗糙度为Ra2.5～0.63μm, 与轴承相配合的支承轴径的表面粗糙度为 Ra0.63～0.16μm。二、 轴类零件的毛坯和材料(一)轴类零件的毛坯 轴类零件...
