机场高架桥施工组织设计方案

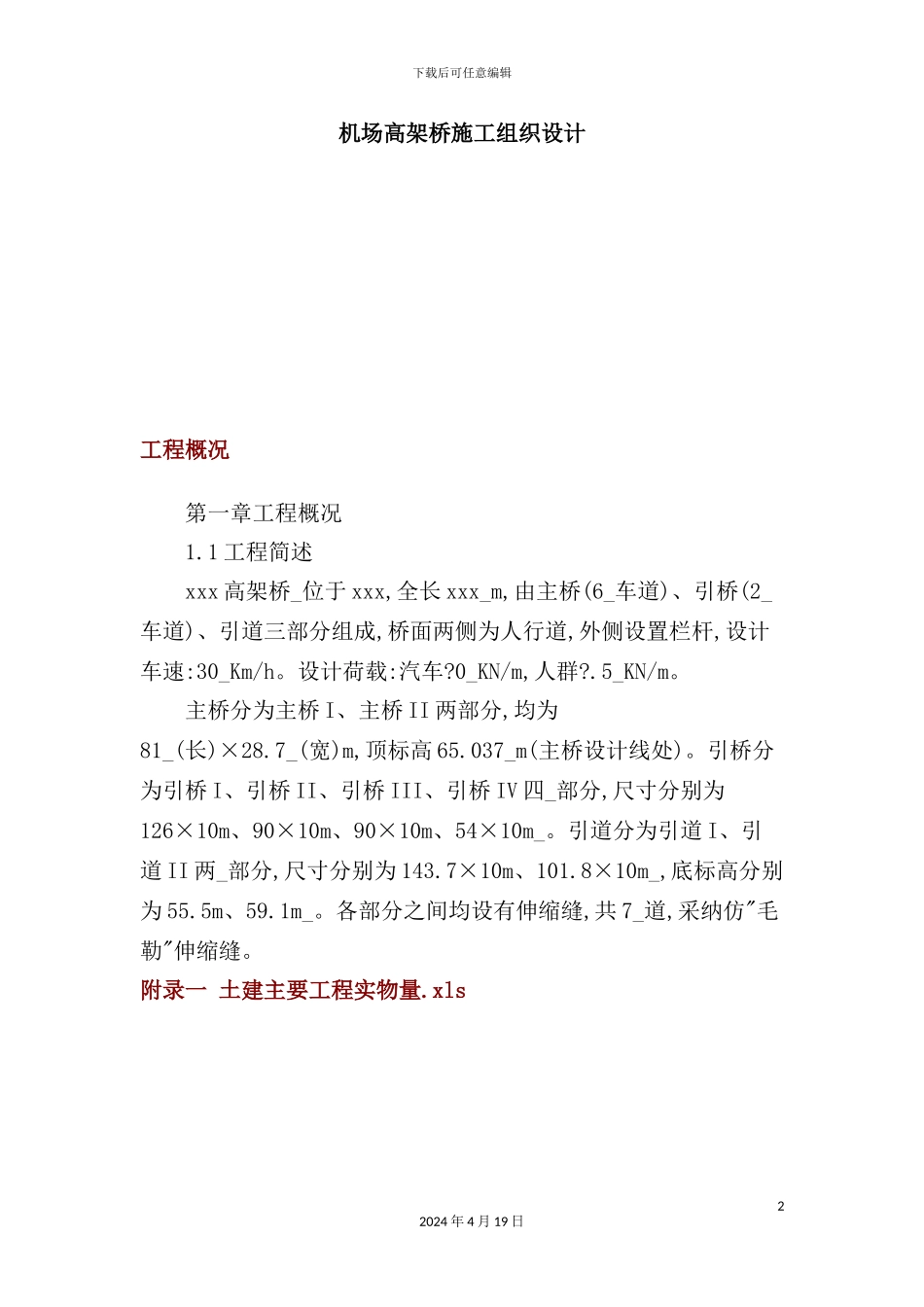

下载后可任意编辑机场高架桥施工组织设计方案12024 年 4 月 19 日下载后可任意编辑机场高架桥施工组织设计 第一章工程概况 1 、引桥 II、引桥 III、引桥 IV 四_部分,尺寸分别为126×10m、90×10m、90×10m、54×10m_。引道分为引道 I、引道 II 两_部分,尺寸分别为 143.7×10m、101.8×10m_,底标高分别为 55.5m、59.1m_。各部分之间均设有伸缩缝,共 7_道,采纳仿"毛勒"伸缩缝。附录一 土建主要工程实物量.xls工程概况 第一章工程概况 1.1 工程简述 xxx 高架桥_位于 xxx,全长 xxx_m,由主桥(6_车道)、引桥(2_车道)、引道三部分组成,桥面两侧为人行道,外侧设置栏杆,设计车速:30_Km/h。设计荷载:汽车?0_KN/m,人群?.5_KN/m。 主桥分为主桥 I、主桥 II 两部分,均为81_(长)×28.7_(宽)m,顶标高 65.037_m(主桥设计线处)。引桥分为引桥 I、引桥 II、引桥 III、引桥 IV 四_部分,尺寸分别为126×10m、90×10m、90×10m、54×10m_。引道分为引道 I、引道 II 两_部分,尺寸分别为 143.7×10m、101.8×10m_,底标高分别为 55.5m、59.1m_。各部分之间均设有伸缩缝,共 7_道,采纳仿"毛勒"伸缩缝。附录一 土建主要工程实物量.xls22024 年 4 月 19 日下载后可任意编辑主要人员计划进场计划.xls 第 3 页 共 76 页桥梁上部结构形式 第 3 页 共 76 页 一．桥梁上部结构形式 1．主桥为3_跨(27_m跨径)一联的现浇预应力箱型连续梁,共两联162_m长,梁高1.2_m,每联设中横梁两道、边横梁两道,横断面共7_个箱室。 2．桥为4_联,分别为7×18.0m,5×18.0m,5×18.0m,3×18.0m_,共360_m长。 3．桥面铺装 80mm 厚 C40 防水混凝土。32024 年 4 月 19 日下载后可任意编辑桥梁下部结构形式 第 4 页 共 76 页 二．桥梁下部结构形式 1．桥台为U形钢筋砼桥台,设于引道与引桥交接处,共两_个。桥台顶面设有支座垫石。 2．墩:主桥、引桥均为钢筋砼圆柱形桥墩,直径均为1.5m。 3．承台:厚度均为1.5_m,分为4.5×4.5m、5.2×5.2m、8.233×4.5m、7.5×4.5m_四_种。 4．桩基:均为钻孔灌注桩,主桥桩径1.2_m,引桥桩径1.0_m。桩长分为25m、30m_两_种。 5．引道:混凝土道面及混凝土悬臂式挡土墙。工程特点 第 4 页 共 76 页 1.2工程特点 该工程工期短,而有效工期更短,且工作量大,个别工序占用工期时间长,工序交叉时互相干扰。 2.预应力钢筋混凝土连续现浇梁长度xx_m,属超长预应力体系,张拉控制要求严。 3.该工...
