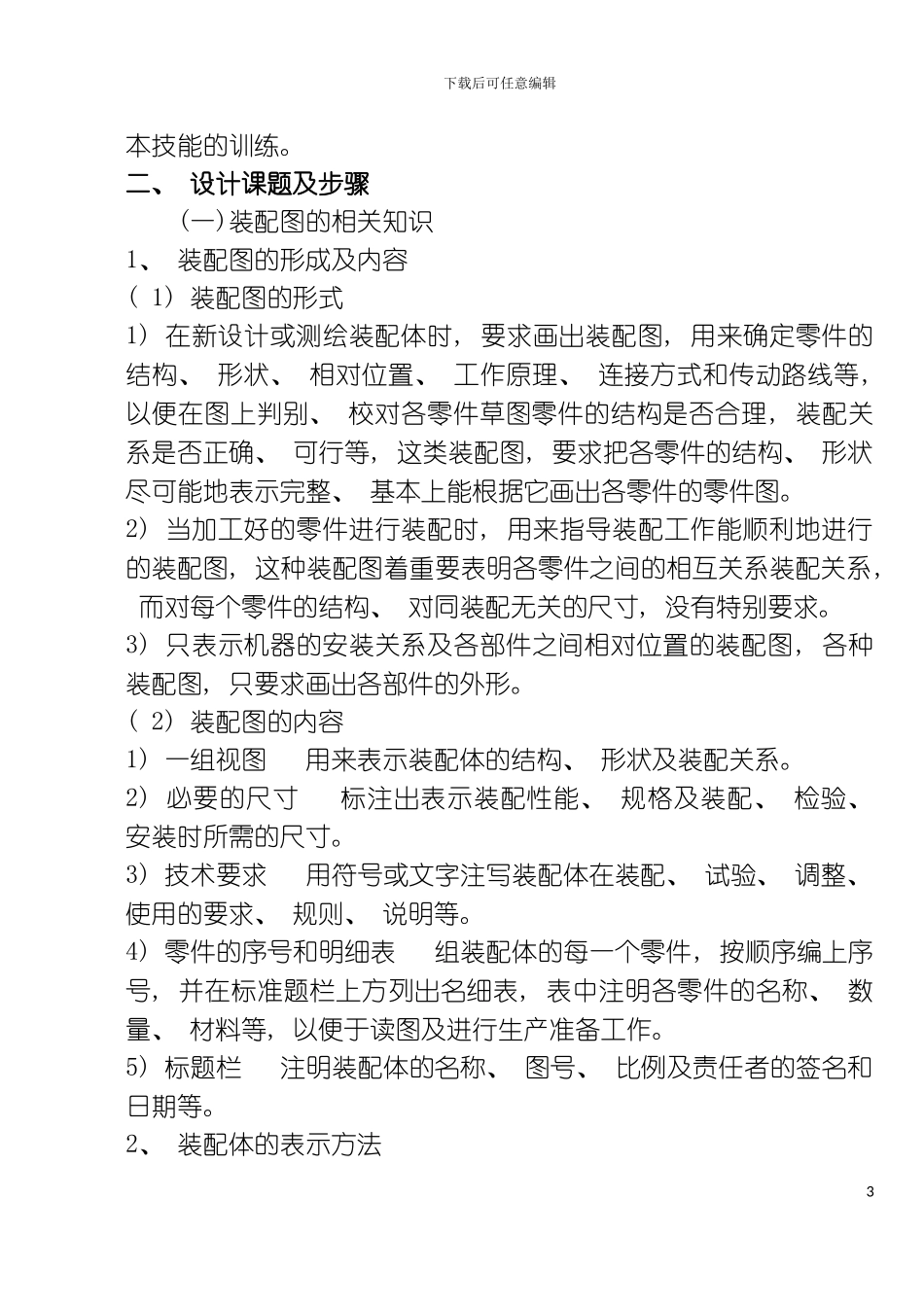

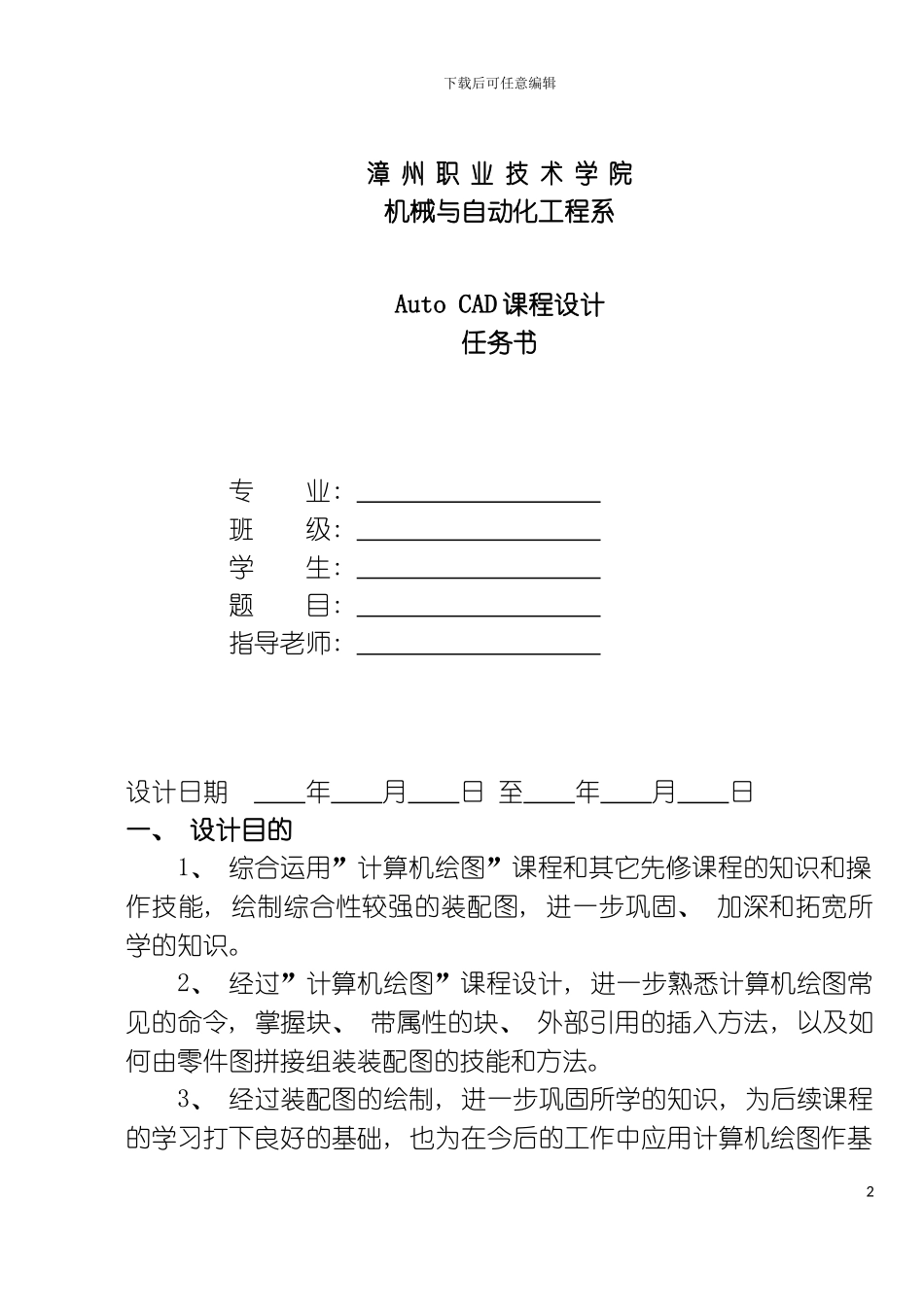

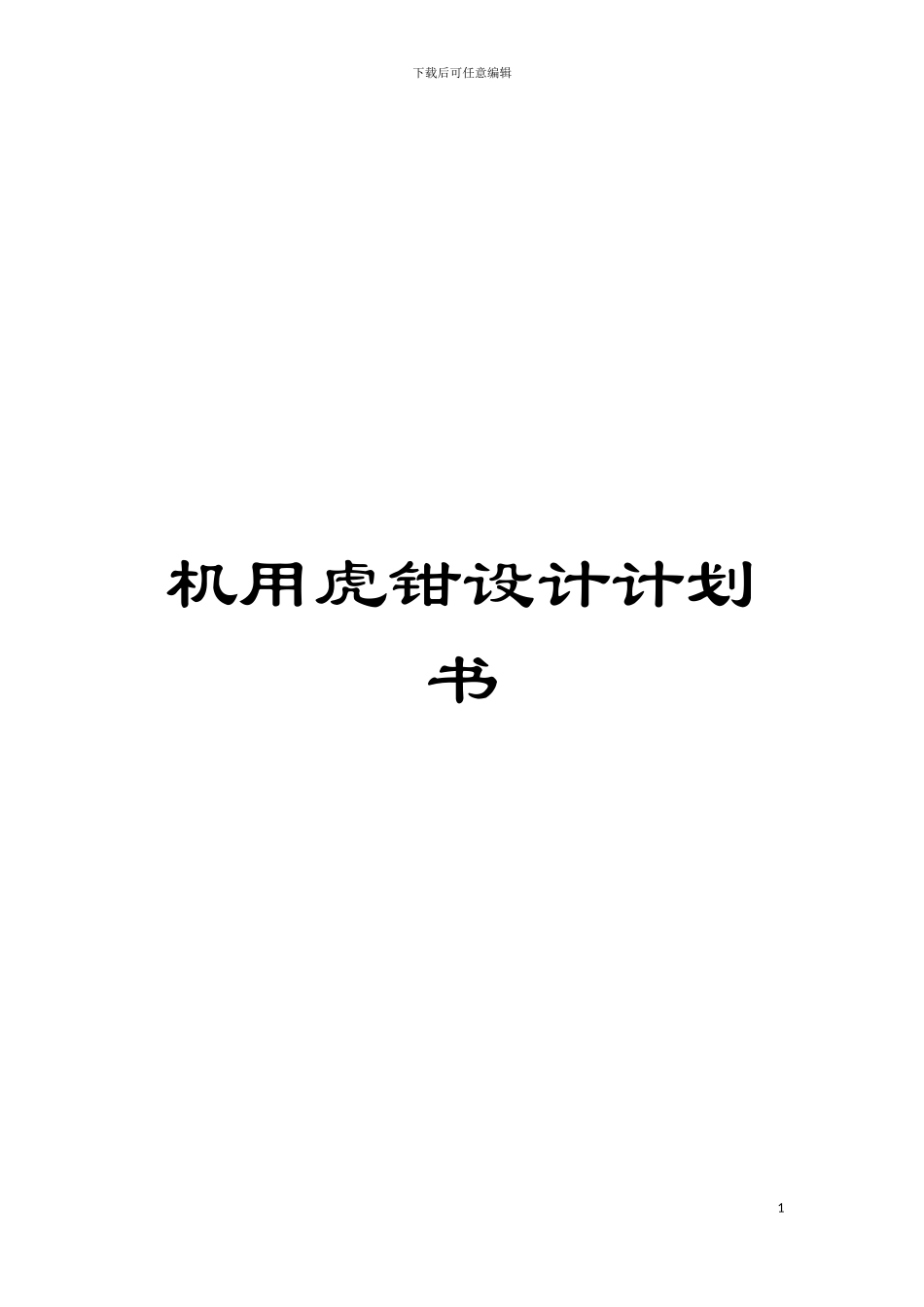

下载后可任意编辑机用虎钳设计计划书1下载后可任意编辑漳 州 职 业 技 术 学 院机械与自动化工程系Auto CAD 课程设计任务书专 业: 班 级: 学 生: 题 目: 指导老师: 设计日期 年 月 日 至 年 月 日一、 设计目的1、 综合运用”计算机绘图”课程和其它先修课程的知识和操作技能, 绘制综合性较强的装配图, 进一步巩固、 加深和拓宽所学的知识。2、 经过”计算机绘图”课程设计, 进一步熟悉计算机绘图常见的命令, 掌握块、 带属性的块、 外部引用的插入方法, 以及如何由零件图拼接组装装配图的技能和方法。3、 经过装配图的绘制, 进一步巩固所学的知识, 为后续课程的学习打下良好的基础, 也为在今后的工作中应用计算机绘图作基2下载后可任意编辑本技能的训练。二、 设计课题及步骤(一)装配图的相关知识1、 装配图的形成及内容( 1) 装配图的形式1) 在新设计或测绘装配体时, 要求画出装配图, 用来确定零件的结构、 形状、 相对位置、 工作原理、 连接方式和传动路线等, 以便在图上判别、 校对各零件草图零件的结构是否合理, 装配关系是否正确、 可行等, 这类装配图, 要求把各零件的结构、 形状尽可能地表示完整、 基本上能根据它画出各零件的零件图。2) 当加工好的零件进行装配时, 用来指导装配工作能顺利地进行的装配图, 这种装配图着重要表明各零件之间的相互关系装配关系, 而对每个零件的结构、 对同装配无关的尺寸, 没有特别要求。3) 只表示机器的安装关系及各部件之间相对位置的装配图, 各种装配图, 只要求画出各部件的外形。( 2) 装配图的内容1) 一组视图 用来表示装配体的结构、 形状及装配关系。2) 必要的尺寸 标注出表示装配性能、 规格及装配、 检验、 安装时所需的尺寸。3) 技术要求 用符号或文字注写装配体在装配、 试验、 调整、 使用的要求、 规则、 说明等。4) 零件的序号和明细表 组装配体的每一个零件, 按顺序编上序号, 并在标准题栏上方列出名细表, 表中注明各零件的名称、 数量、 材料等, 以便于读图及进行生产准备工作。5) 标题栏 注明装配体的名称、 图号、 比例及责任者的签名和日期等。2、 装配体的表示方法3下载后可任意编辑( 1) 主视图一般将装配体的工作位置作为选取主视图的位置, 以最能反映装配的装配关系、 传动路线、 工作原理及结构的方向作为画主视图的投影方向。( 2) 其它视图主视图未能表示清楚的装配关系...
