某体育场网架吊装方案样本

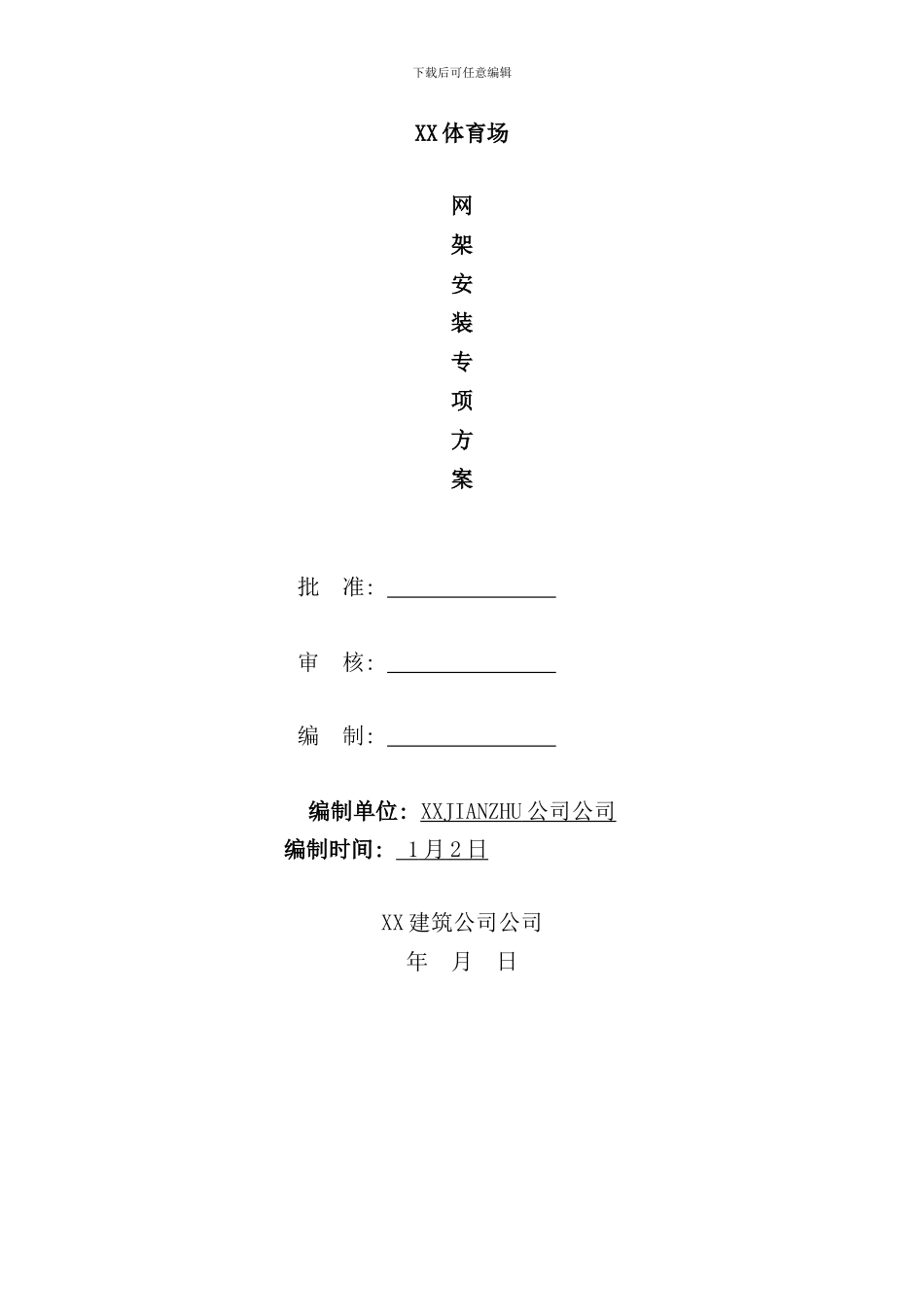

某体育场网架吊装方案样本_第1页
1/45

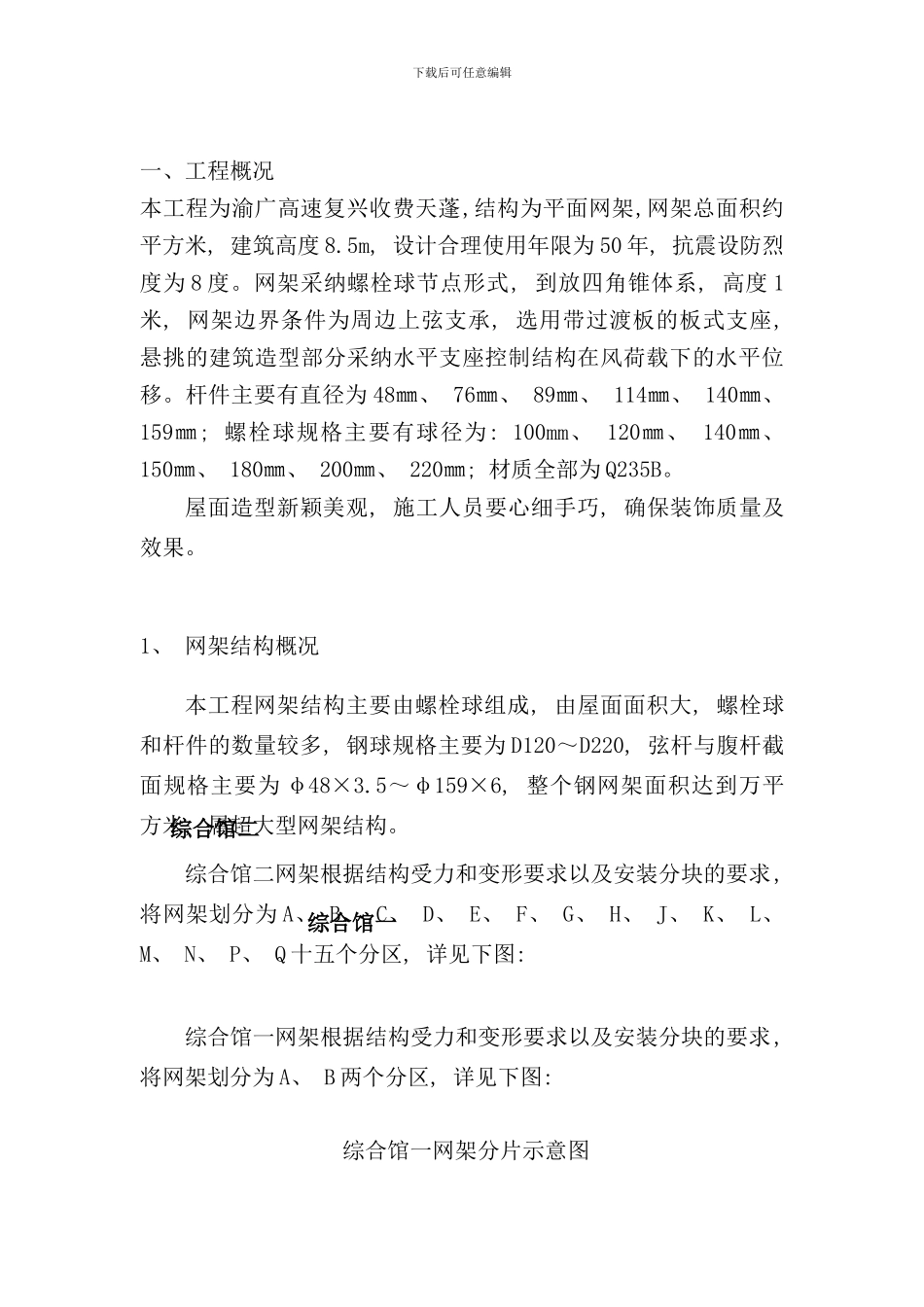

某体育场网架吊装方案样本_第2页
2/45

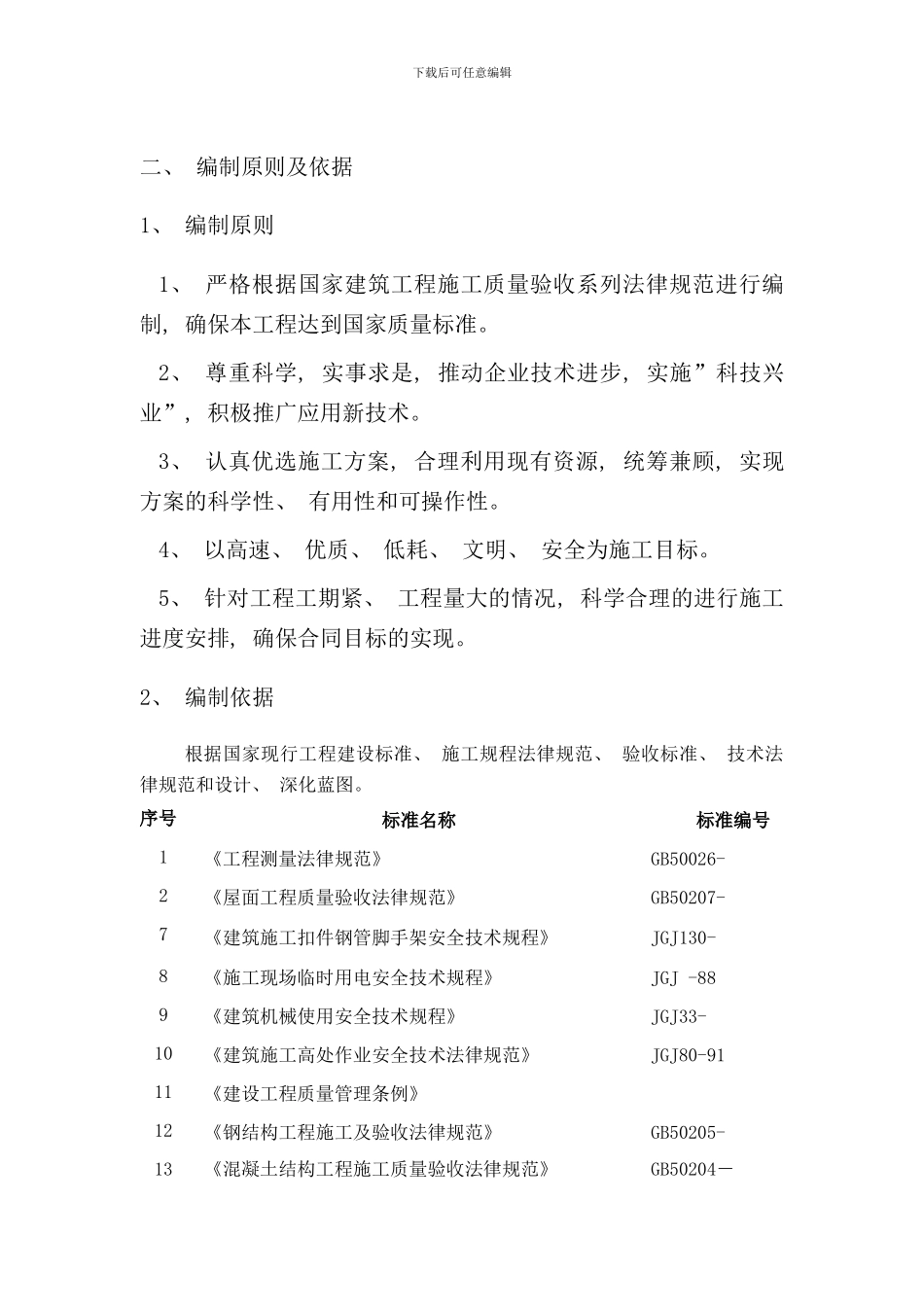

某体育场网架吊装方案样本_第3页
3/45
下载后可任意编辑XX 体育场网架安装专项方案批 准: 审 核: 编 制: 编制单位: XXJIANZHU 公司公司 编制时间: 1 月 2 日 XX 建筑公司公司年 月 日下载后可任意编辑一、工程概况本工程为渝广高速复兴收费天蓬,结构为平面网架,网架总面积约平方米, 建筑高度 8.5m, 设计合理使用年限为 50 年, 抗震设防烈度为 8 度。网架采纳螺栓球节点形式, 到放四角锥体系, 高度 1米, 网架边界条件为周边上弦支承, 选用带过渡板的板式支座, 悬挑的建筑造型部分采纳水平支座控制结构在风荷载下的水平位移。杆件主要有直径为 48㎜、 76㎜、 89㎜、 114㎜、 140㎜、 159㎜; 螺栓球规格主要有球径为: 100mm、 120㎜、 140㎜、 150㎜、 180㎜、 200㎜、 220㎜; 材质全部为 Q235B。屋面造型新颖美观, 施工人员要心细手巧, 确保装饰质量及效果。 1、 网架结构概况本工程网架结构主要由螺栓球组成, 由屋面面积大, 螺栓球和杆件的数量较多, 钢球规格主要为 D120~D220, 弦杆与腹杆截面规格主要为 φ48×3.5~φ159×6, 整个钢网架面积达到万平方米, 属超大型网架结构。综合馆二网架根据结构受力和变形要求以及安装分块的要求, 将网架划分为 A、 B、 C、 D、 E、 F、 G、 H、 J、 K、 L、 M、 N、 P、 Q 十五个分区, 详见下图: 综合馆一网架根据结构受力和变形要求以及安装分块的要求, 将网架划分为 A、 B 两个分区, 详见下图: 综合馆一网架分片示意图综合馆二综合馆一下载后可任意编辑二、 编制原则及依据1、 编制原则1、 严格根据国家建筑工程施工质量验收系列法律规范进行编制, 确保本工程达到国家质量标准。2、 尊重科学, 实事求是, 推动企业技术进步, 实施”科技兴业”, 积极推广应用新技术。3、 认真优选施工方案, 合理利用现有资源, 统筹兼顾, 实现方案的科学性、 有用性和可操作性。4、 以高速、 优质、 低耗、 文明、 安全为施工目标。5、 针对工程工期紧、 工程量大的情况, 科学合理的进行施工进度安排, 确保合同目标的实现。2、 编制依据根据国家现行工程建设标准、 施工规程法律规范、 验收标准、 技术法律规范和设计、 深化蓝图。序号标准名称标准编号1《工程测量法律规范》GB50026- 2《屋面工程质量验收法律规范》GB50207- 7《建筑施工扣件钢管脚手架安全技术规程》JGJ130- 8《施工现场临时用电安全技术规程》JGJ -889《建筑机械使用安全...
