某匝道桥现浇连续箱梁支架搭设方案样本

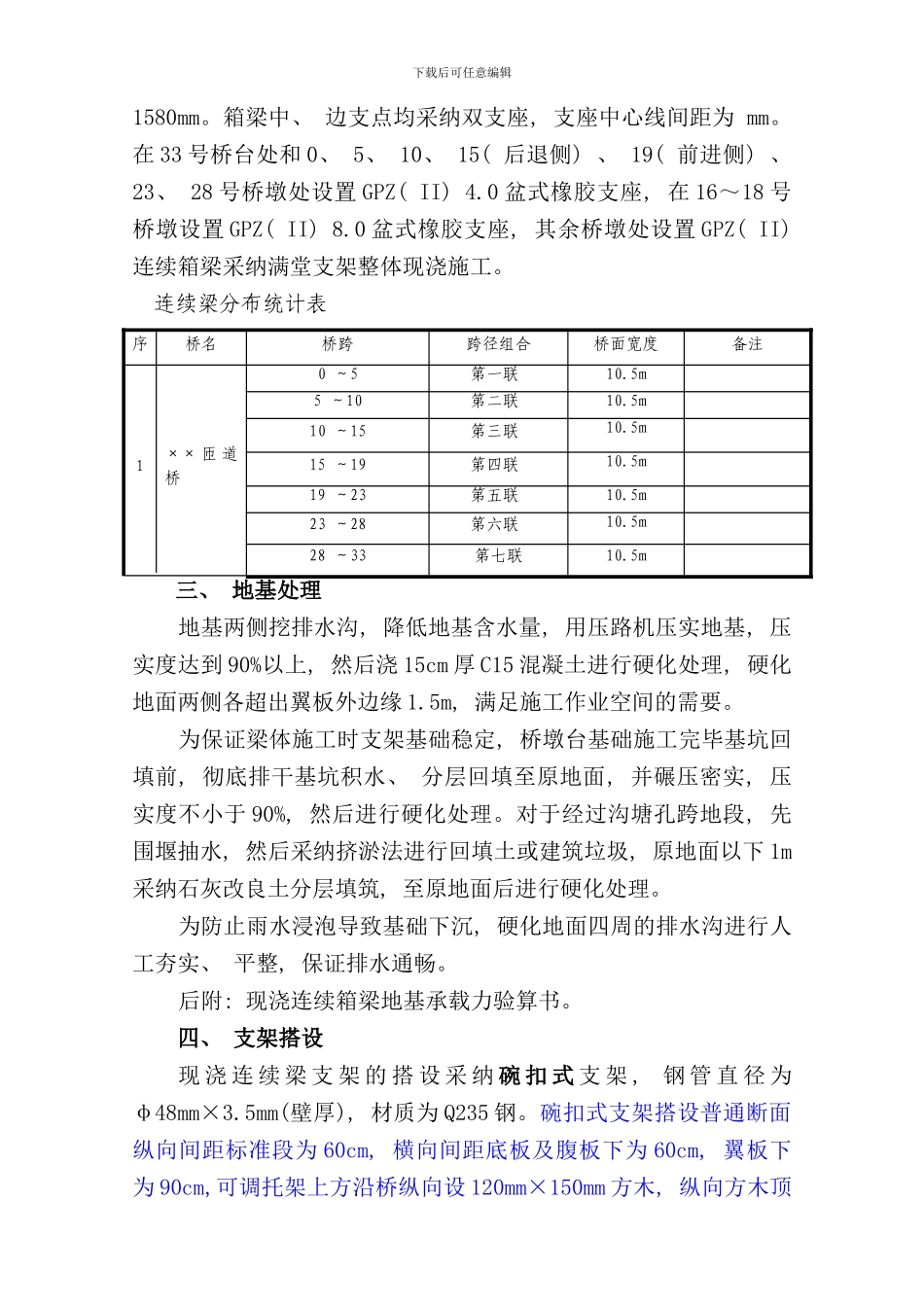

一、 编制依据1、 ××公路××合同段两阶段施工图设计2、 《公路桥涵施工技术法律规范》( JTJ041- ) 3、 《公路工程质量检验评定标准》( JTG F80/1- ) 4、 《公路桥涵钢结构及木结构设计法律规范》( JTJ025-86) 5、 《建筑施工高处作业安全技术法律规范》JGJ80-91; 6、 《建筑施工安全检查标准》JGJ-997、 《建筑地基基础设计法律规范》GB 50007- 8 、 《 建 筑 施 工 碗 扣 式 钢 管 脚 手 架 安 全 技 术 法 律 规范》JGJ166- 9、 《路桥施工计算手册》二、 工程概况××匝道桥位于××至××高速公路××段××合同段××枢纽互通立通上的一座匝道桥, 按公路—I 级技术标准设计, 中心里程为××K0+708.473, 起讫桩号为××K0+206.123~××K1+216.123, 长 1010m, 桥面宽 9m, 部分为变宽段。上部结构为现浇预应力混凝土连续箱梁, 下部结构采纳矩形薄壁墩配桩基础; 桥台采纳桩柱台配桩基础。本桥桥面分别位于 R=515m 的右偏圆曲线、 A=250m 的右偏缓和曲线、 A=250m 的左偏缓和曲线、 R=519.5m 的左偏圆曲线上、 A=250m 的左偏缓和曲线以及 A=300m 的右偏缓和曲线、 R=1082m 的右偏圆曲线、 A=300m 的右偏缓和曲线, 纵面位于纵坡 i=-0.527%的下坡段、 R=4000m 的凹曲线、 纵坡 i=3%的上坡段、 R=2300mr 凸曲线及纵坡 i=-3.3%的下坡段上。上 部 结 构 : 本 桥 上 部 构 造 采 纳 3×( 5×30) +( 37+2×34+29.7) +( 4+5+5) ×30m 预应力混凝土连续箱梁, 全桥共七联; 下部构造采纳矩形薄壁墩配桩基础; 桥台采纳柱台配桩基础。梁高 1.8m 单箱单室, 顶、 底板厚 250～450mm,腹板厚度为500mm～700mm, 在分孔线两侧 7000mm 范围内渐变; 腹板采纳斜腹板, 悬臂长度为 mm, 中墩横梁厚度为 mm, 边墩横梁厚度为下载后可任意编辑1580mm。箱梁中、 边支点均采纳双支座, 支座中心线间距为 mm。在 33 号桥台处和 0、 5、 10、 15( 后退侧) 、 19( 前进侧) 、 23、 28 号桥墩处设置 GPZ( II) 4.0 盆式橡胶支座, 在 16～18 号桥墩设置 GPZ( II) 8.0 盆式橡胶支座, 其余桥墩处设置 GPZ( II) 连续箱梁采纳满堂支架整体现浇施工。 连续梁分布统计表序桥名桥跨跨径组合桥面宽度备注1×× 匝 道桥0 ～5 第一联10.5m5 ～10 第二联10.5m10 ～15 第三联10.5m15 ～19 第四联10.5m19 ～23 第五联10.5m23...
