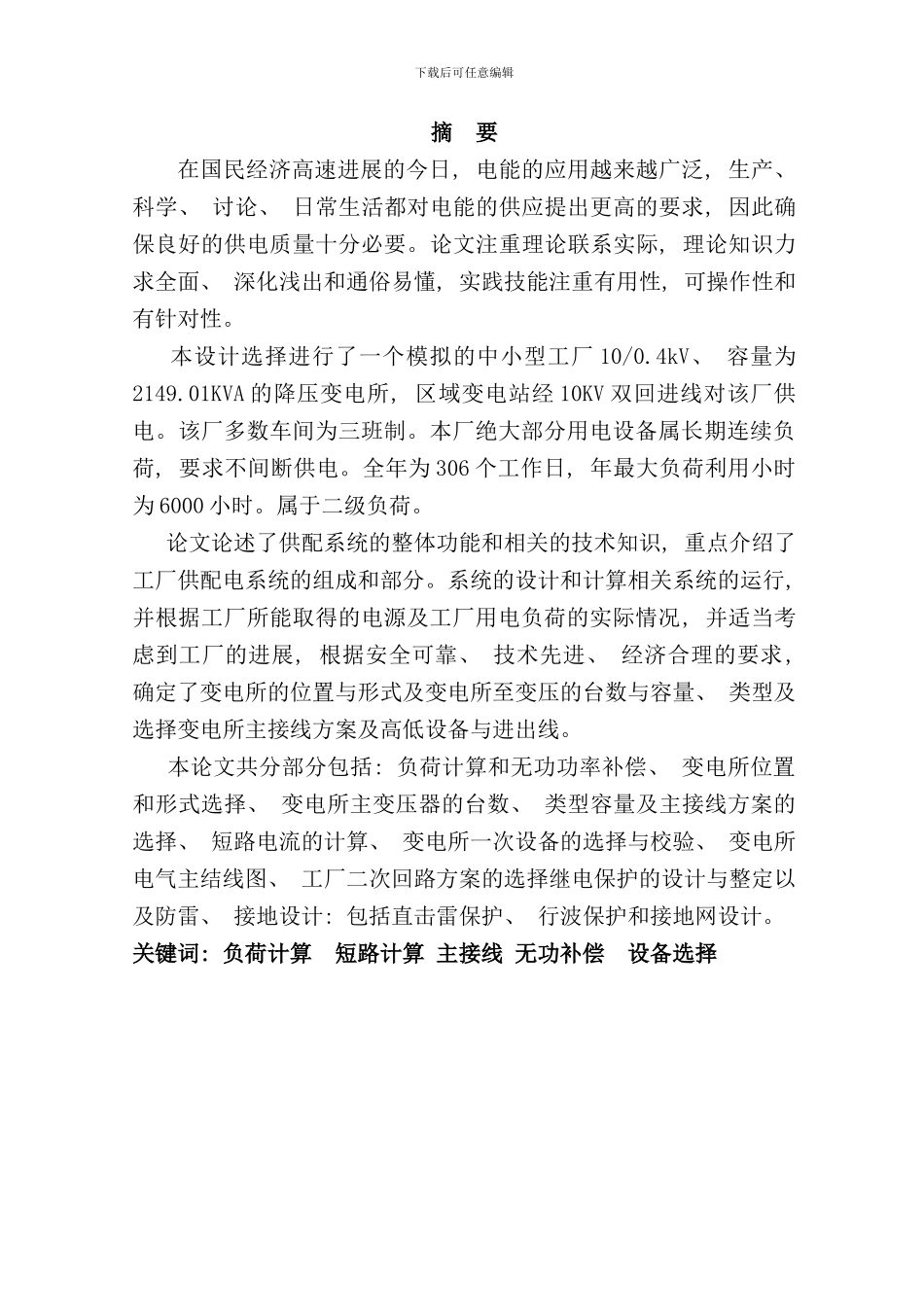

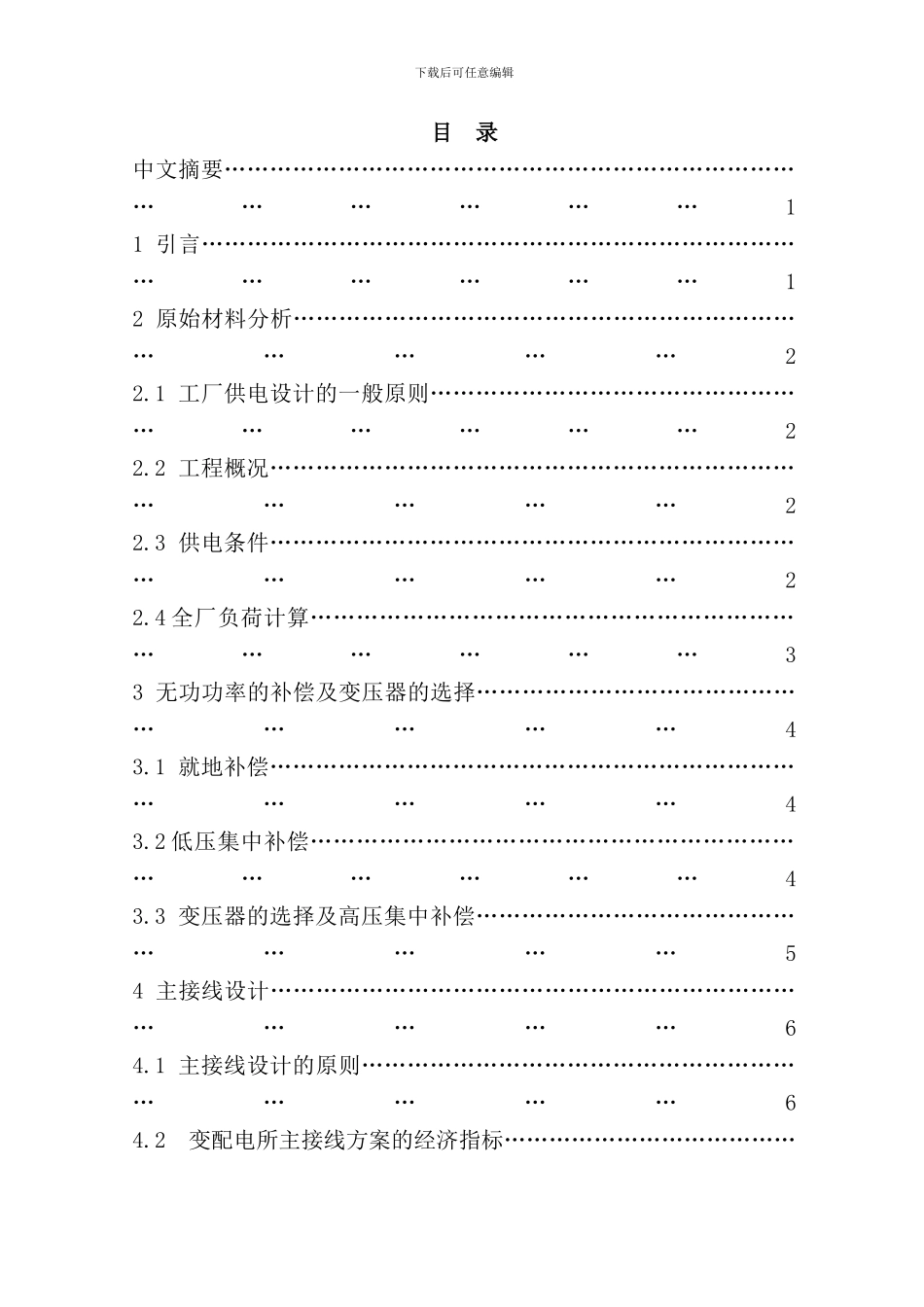

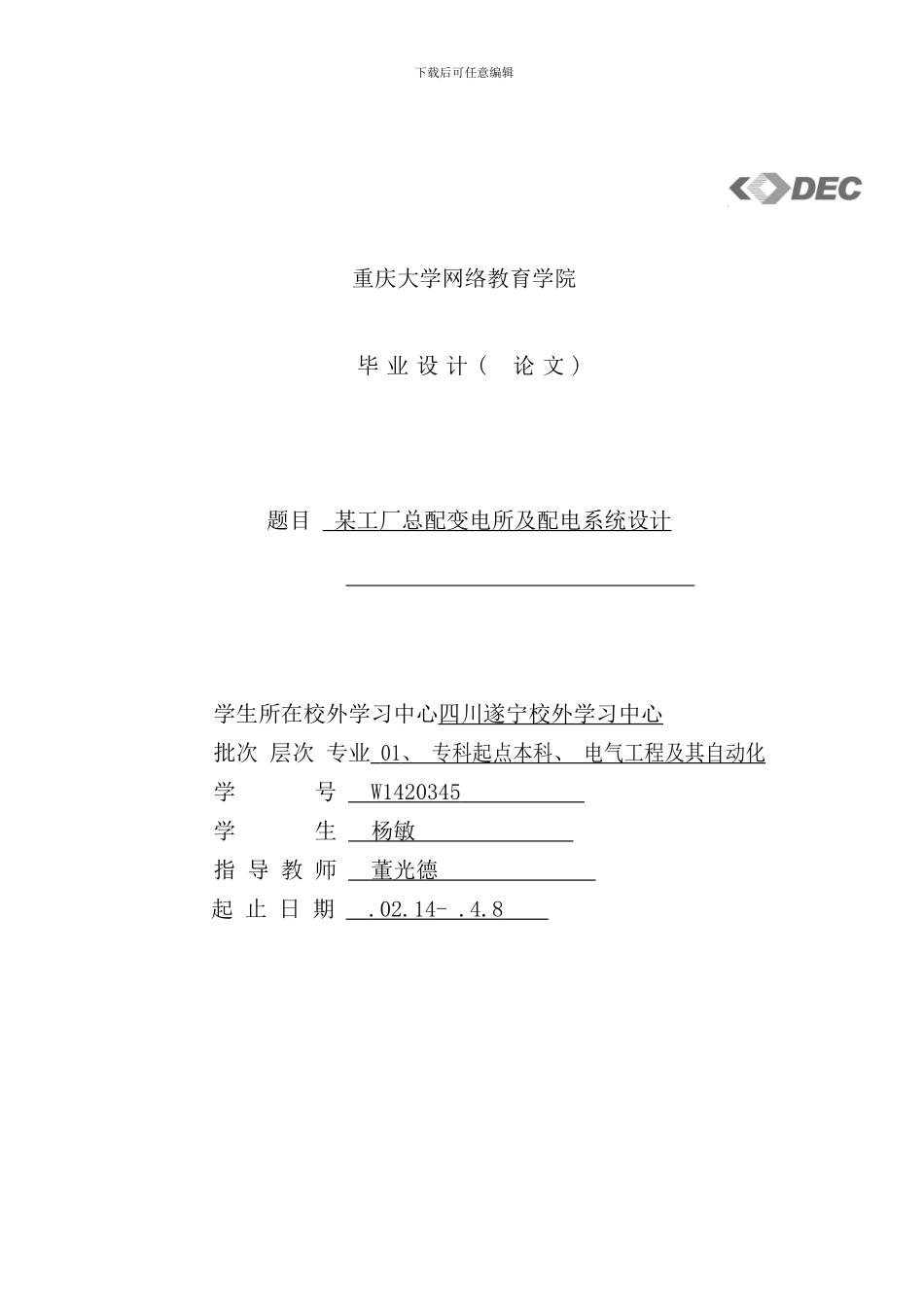

下载后可任意编辑重庆大学网络教育学院 毕 业 设 计 ( 论 文 ) 题目 某工厂总配变电所及配电系统设计 学生所在校外学习中心四川遂宁校外学习中心批次 层次 专业 01 、 专科起点本科、 电气工程及其自动化 学 号 W1 420345 学 生 杨敏 指 导 教 师 董光德 起 止 日 期 .02. 1 4- .4. 8 下载后可任意编辑摘 要在国民经济高速进展的今日, 电能的应用越来越广泛, 生产、 科学、 讨论、 日常生活都对电能的供应提出更高的要求, 因此确保良好的供电质量十分必要。论文注重理论联系实际, 理论知识力求全面、 深化浅出和通俗易懂, 实践技能注重有用性, 可操作性和有针对性。 本设计选择进行了一个模拟的中小型工厂 10/0.4kV、 容量为2149.01KVA 的降压变电所, 区域变电站经 10KV 双回进线对该厂供电。该厂多数车间为三班制。本厂绝大部分用电设备属长期连续负荷, 要求不间断供电。全年为 306 个工作日, 年最大负荷利用小时为 6000 小时。属于二级负荷。 论文论述了供配系统的整体功能和相关的技术知识, 重点介绍了工厂供配电系统的组成和部分。系统的设计和计算相关系统的运行, 并根据工厂所能取得的电源及工厂用电负荷的实际情况, 并适当考虑到工厂的进展, 根据安全可靠、 技术先进、 经济合理的要求, 确定了变电所的位置与形式及变电所至变压的台数与容量、 类型及选择变电所主接线方案及高低设备与进出线。 本论文共分部分包括: 负荷计算和无功功率补偿、 变电所位置和形式选择、 变电所主变压器的台数、 类型容量及主接线方案的选择、 短路电流的计算、 变电所一次设备的选择与校验、 变电所电气主结线图、 工厂二次回路方案的选择继电保护的设计与整定以及防雷、 接地设计: 包括直击雷保护、 行波保护和接地网设计。关键词: 负荷计算 短路计算 主接线 无功补偿 设备选择下载后可任意编辑目 录中文摘要…………………………………………………………………………………11 引言……………………………………………………………………………………12 原始材料分析………………………………………………………………………22.1 工厂供电设计的一般原则…………………………………………………………22.2 工程概况…………………………………………………………………………22.3 供电条件…………………………………………………………………………22.4 ...
