某钢板桩基坑支护施工方案样本VIP专享

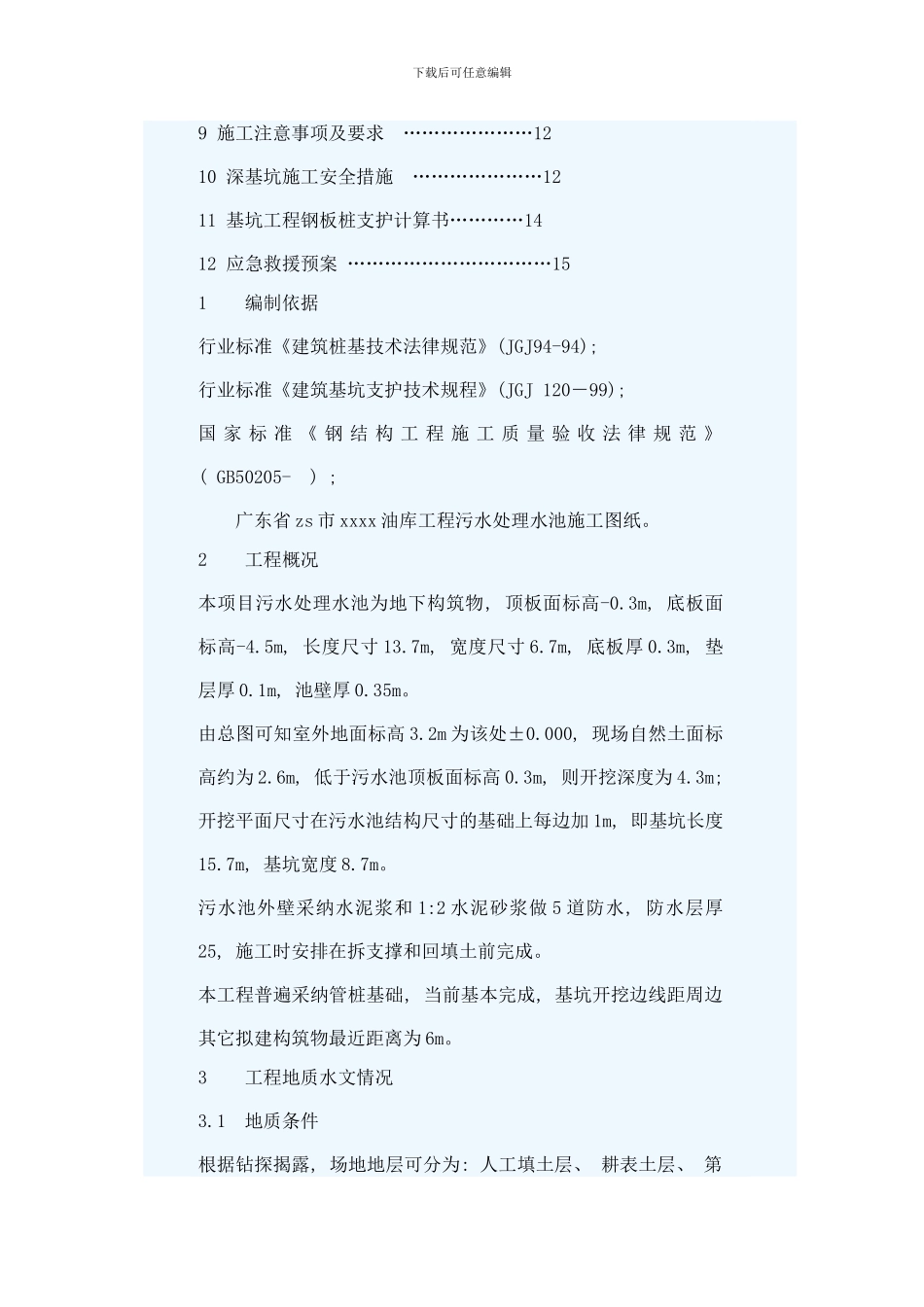

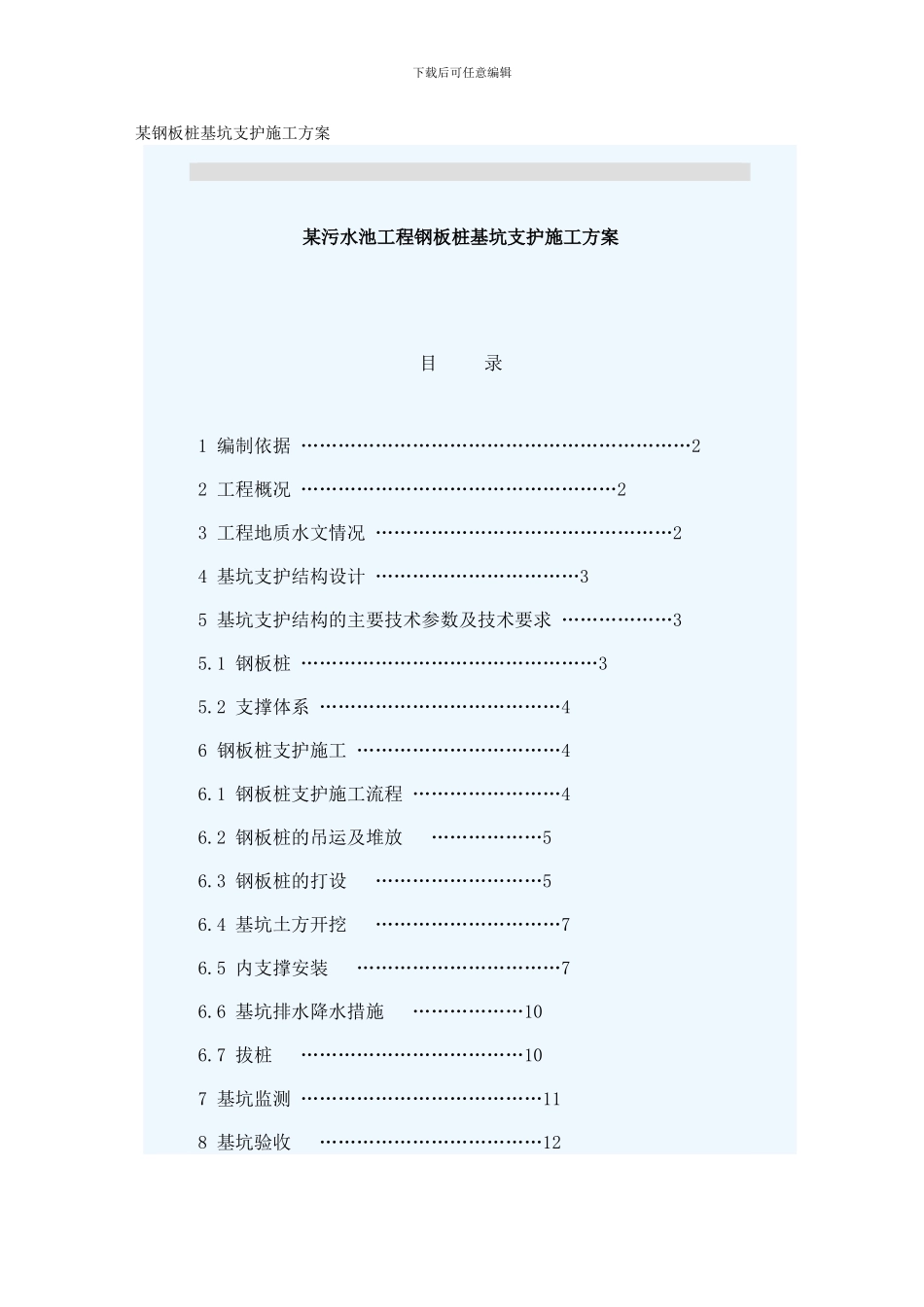

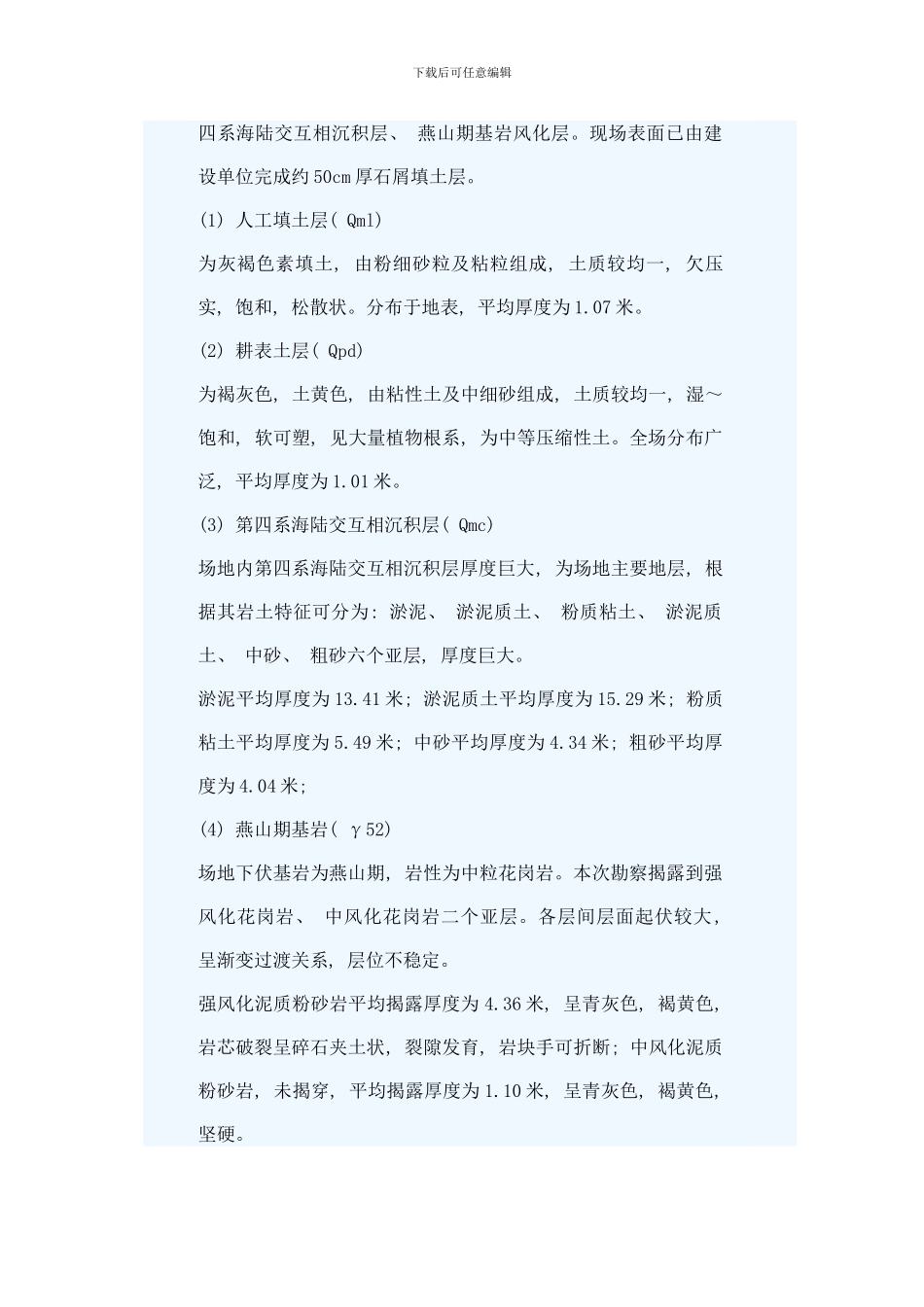

下载后可任意编辑某钢板桩基坑支护施工方案某污水池工程钢板桩基坑支护施工方案目 录1 编制依据 ………………………………………………………22 工程概况 ……………………………………………23 工程地质水文情况 …………………………………………24 基坑支护结构设计 ……………………………35 基坑支护结构的主要技术参数及技术要求 ………………35.1 钢板桩 …………………………………………35.2 支撑体系 …………………………………46 钢板桩支护施工 ……………………………46.1 钢板桩支护施工流程 ……………………46.2 钢板桩的吊运及堆放 ………………56.3 钢板桩的打设 ………………………56.4 基坑土方开挖 …………………………76.5 内支撑安装 ……………………………76.6 基坑排水降水措施 ………………106.7 拔桩 ………………………………107 基坑监测 …………………………………118 基坑验收 ………………………………12下载后可任意编辑9 施工注意事项及要求 …………………1210 深基坑施工安全措施 …………………1211 基坑工程钢板桩支护计算书…………1412 应急救援预案 ……………………………15 1 编制依据行业标准《建筑桩基技术法律规范》(JGJ94-94); 行业标准《建筑基坑支护技术规程》(JGJ 120－99); 国 家 标 准 《 钢 结 构 工 程 施 工 质 量 验 收 法 律 规 范 》( GB50205- ) ; 广东省 zs 市 xxxx 油库工程污水处理水池施工图纸。2 工程概况本项目污水处理水池为地下构筑物, 顶板面标高-0.3m, 底板面标高-4.5m, 长度尺寸 13.7m, 宽度尺寸 6.7m, 底板厚 0.3m, 垫层厚 0.1m, 池壁厚 0.35m。由总图可知室外地面标高 3.2m 为该处±0.000, 现场自然土面标高约为 2.6m, 低于污水池顶板面标高 0.3m, 则开挖深度为 4.3m; 开挖平面尺寸在污水池结构尺寸的基础上每边加 1m, 即基坑长度15.7m, 基坑宽度 8.7m。污水池外壁采纳水泥浆和 1:2 水泥砂浆做 5 道防水, 防水层厚25, 施工时安排在拆支撑和回填土前完成。本工程普遍采纳管桩基础, 当前基本完成, 基坑开挖边线距周边其它拟建构筑物最近距离为 6m。3 工程地质水文情况3.1 地质条件根据钻探揭露, 场地地层可分为: 人工填土层、 耕表土层、 第下载后可任意编辑四系海陆交互相沉积层、 燕山期基岩风化层。现场表面已由建设单位完成约 50cm 厚石...
