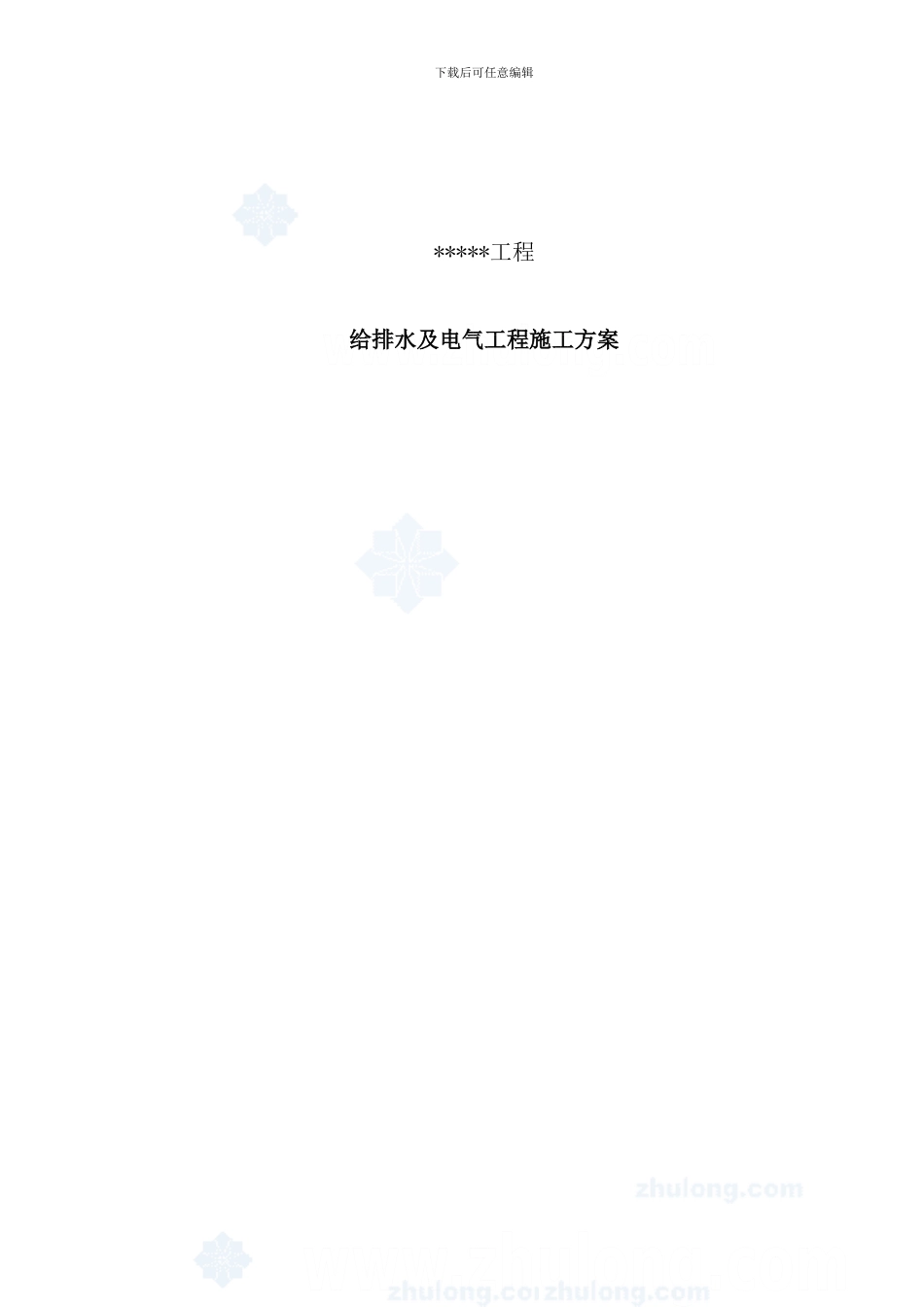

下载后可任意编辑*****工程给排水及电气工程施工方案下载后可任意编辑一、 工程概况二、 编制依据1.建筑给排水及采暖工程施工质量验收法律规范( GB50242- ) 2.建筑给水排水及采暖工程施工企业技术标准( ZJQ08-SGJB 242- ) 3.建筑电气工程施工质量验收法律规范( GB50303— ) 4.建筑电气工程施工企业技术标准( ZJQ08-SGJB 303- ) 5.津盘 13#、 15#楼施工图纸三、 施工方案1．管道工程本工程给水采纳聚丙烯( PP-R) 管, 热熔连接或采纳刚塑复合管, 丝接连接; 排水、 雨水采纳 UPVC 管, 粘接连接; 消防管道 DN100 以下采纳热镀锌钢管, 丝接连接, DN100 以上采纳热镀锌钢管, 卡箍连接。冷热水管道保温采纳超细玻璃棉管壳保温。1.1 管道工程的主要施工程序施工准备→配合土建预留、 预埋→管道支吊架制安→干管、 立管安装→管道试验→卫生洁具安装→楼层支、 干管安装→管道系统试验、 冲洗等→防腐、 保温防结露→系统调试→工程竣工验收。1.2 主要施工方法及技术要求 1.2.1 准备工作1.2.1.1 材料准备: 工程正式施工前, 施工人员要熟悉图纸, 进行技术和物资准备, 重点解决图纸中存在的问题, 组织物资进场和各分部分项的详细技术交底。进场各种管材、 配件必须具有材质证明书、 产品合格证及当地质监部门所要求的证明资料。1.2.1.2 技术准备: 进场前管道工程师、 工长应认真熟悉施工图及有关技术资料, 并与其它专业进行详细的图纸会审。拟定与总进度相互协调的专业进度计划。工人进场后要进行质量教育、 安全教育, 作好技术交底。1.2.1.3 机具准备: 根据总进度专业进度计划, 组织机具进场。管道施工队在现场设置管道加工预制场, 放置电动套丝机、 电焊机、 切割机、 台钻和其它机具。下载后可任意编辑1.2.2 配合预留预埋1.2.2.1 预留前核对结构图、 建筑图与管道施工图, 如有不符应及时向设计提出及时变更位置; 预留后对所有预留洞及预埋件情况进行坐标、 标高、 管径等在浇筑前核对, 检查并做好详细的技术复核记录。预留部分与土建密切配合, 安装模具预埋铁件要准确、 牢固、 无遗漏, 浇注混凝土过程中派专人配合校对, 看管模具、 埋件, 以免移位、 变形。1.2.2.2 套管安装: 管道穿过墙壁和楼板时应设置套管, 穿地下基础部分时设置防水套管。套管内径要比管道外径大 20～40mm 左右( 保温管道以保温管外径为基准) , 并做好封闭措施。空调水管以及设计说明的穿...
