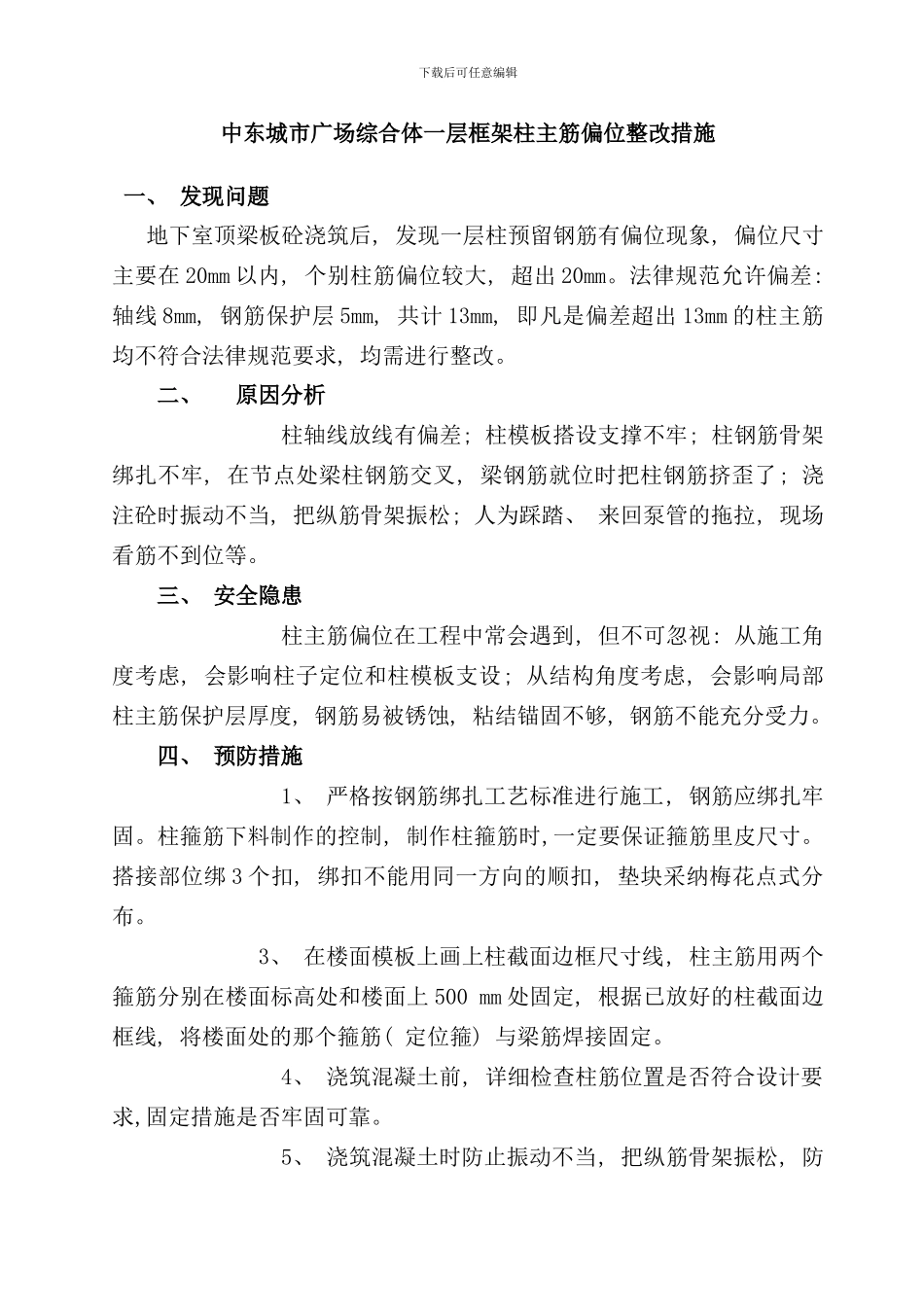

柱筋偏位处理方案样本_第1页
1/4

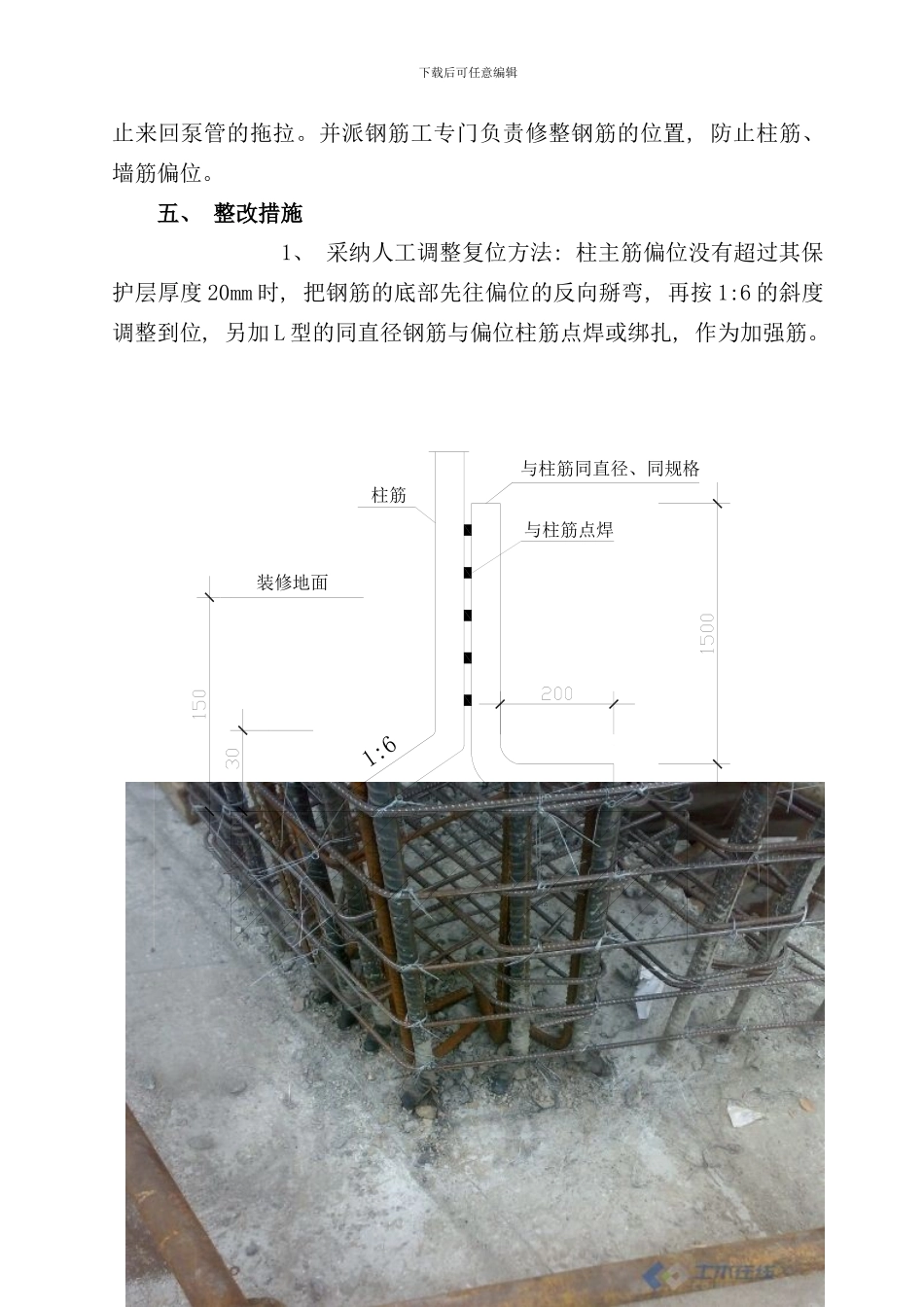

柱筋偏位处理方案样本_第2页
2/4
柱筋偏位处理方案样本_第3页
3/4
下载后可任意编辑中东城市广场综合体一层框架柱主筋偏位整改措施一、 发现问题 地下室顶梁板砼浇筑后, 发现一层柱预留钢筋有偏位现象, 偏位尺寸主要在 20mm 以内, 个别柱筋偏位较大, 超出 20mm。法律规范允许偏差: 轴线 8mm, 钢筋保护层 5mm, 共计 13mm, 即凡是偏差超出 13mm 的柱主筋均不符合法律规范要求, 均需进行整改。 二、 原因分析 柱轴线放线有偏差; 柱模板搭设支撑不牢; 柱钢筋骨架绑扎不牢, 在节点处梁柱钢筋交叉, 梁钢筋就位时把柱钢筋挤歪了; 浇注砼时振动不当, 把纵筋骨架振松; 人为踩踏、 来回泵管的拖拉, 现场看筋不到位等。 三、 安全隐患 柱主筋偏位在工程中常会遇到, 但不可忽视: 从施工角度考虑, 会影响柱子定位和柱模板支设; 从结构角度考虑, 会影响局部柱主筋保护层厚度, 钢筋易被锈蚀, 粘结锚固不够, 钢筋不能充分受力。 四、 预防措施 1、 严格按钢筋绑扎工艺标准进行施工, 钢筋应绑扎牢固。柱箍筋下料制作的控制, 制作柱箍筋时,一定要保证箍筋里皮尺寸。搭接部位绑 3 个扣, 绑扣不能用同一方向的顺扣, 垫块采纳梅花点式分布。 3、 在楼面模板上画上柱截面边框尺寸线, 柱主筋用两个箍筋分别在楼面标高处和楼面上 500 mm 处固定, 根据已放好的柱截面边框线, 将楼面处的那个箍筋( 定位箍) 与梁筋焊接固定。 4、 浇筑混凝土前, 详细检查柱筋位置是否符合设计要求,固定措施是否牢固可靠。 5、 浇筑混凝土时防止振动不当, 把纵筋骨架振松, 防下载后可任意编辑止来回泵管的拖拉。并派钢筋工专门负责修整钢筋的位置, 防止柱筋、 墙筋偏位。 五、 整改措施 1、 采纳人工调整复位方法: 柱主筋偏位没有超过其保护层厚度 20mm 时, 把钢筋的底部先往偏位的反向掰弯, 再按 1:6 的斜度调整到位, 另加 L 型的同直径钢筋与偏位柱筋点焊或绑扎, 作为加强筋。装修地面柱筋与柱筋点焊与柱筋同直径、同规格下载后可任意编辑 2、 采纳植筋方法: 柱主筋偏位大于其保护层厚度20mm 时, 在柱框内相同的延伸线上种植同规格的钢筋, 处理步骤如下: ( 1) .构造要求: 钻孔直径应大于所植钢筋直径 4㎜, 钻孔深度应不小于 10d。 ( 2) .钻孔后, 应先用空压机或手动气筒彻底吹净孔内碎渣和粉尘, 再用丙酮擦拭孔道, 并保持孔道干燥。 ( 3) .植筋胶液的调制和注胶方法应严格按胶粘剂产品使用说明书的规定执行。必须采纳改性环氧树脂胶粘剂或改性...
