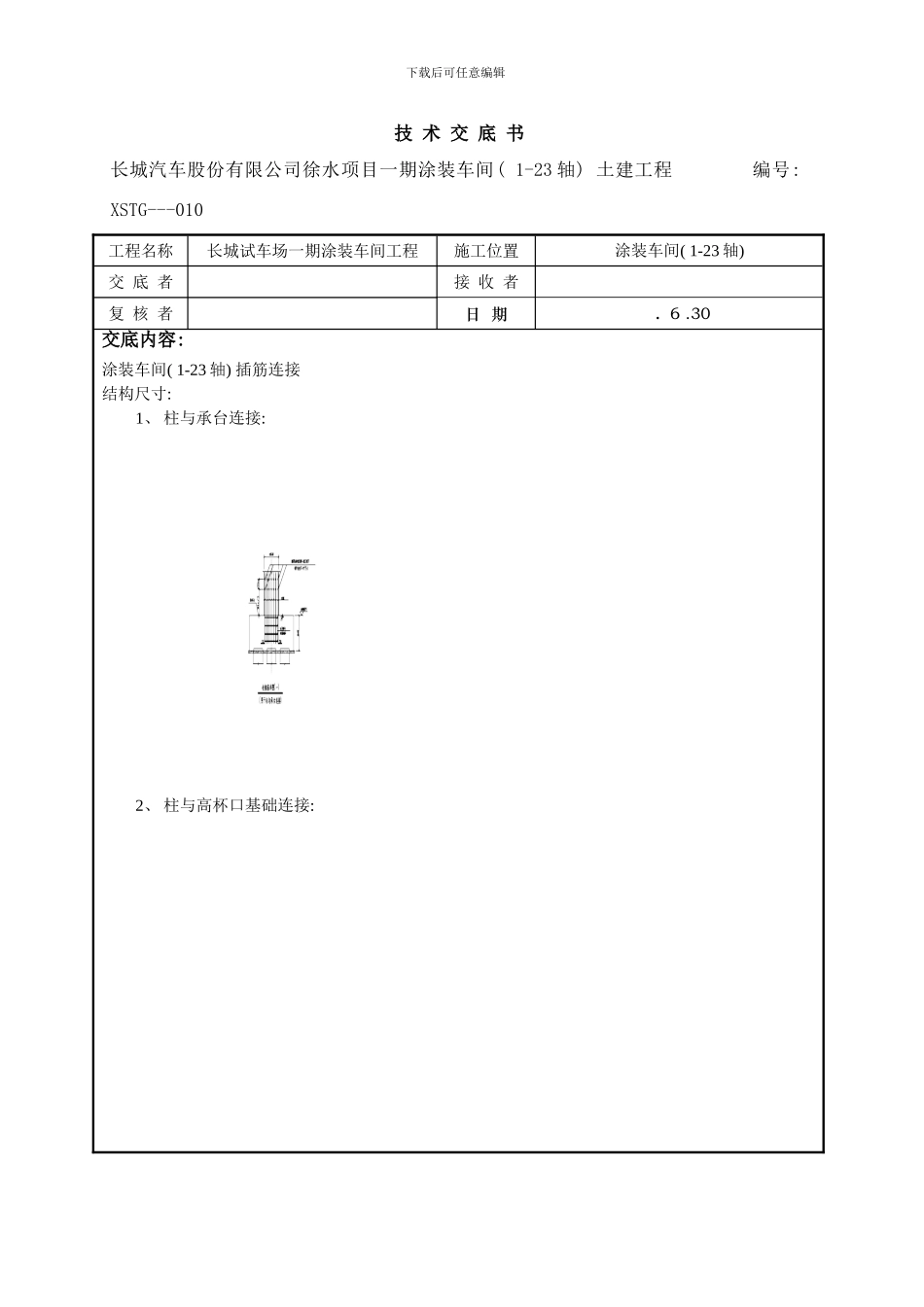

下载后可任意编辑技 术 交 底 书长城汽车股份有限公司徐水项目一期涂装车间( 1-23 轴) 土建工程 编号: XSTG---010工程名称长城试车场一期涂装车间工程施工位置涂装车间( 1-23 轴) 交 底 者接 收 者复 核 者日 期 ．6 .30交底内容:涂装车间( 1-23 轴) 插筋连接结构尺寸: 1、 柱与承台连接: 2、 柱与高杯口基础连接: 下载后可任意编辑3、 剪力墙插筋留设: 4、 构造柱插筋留设: 下载后可任意编辑技术标准: 1.柱相邻纵向钢筋连接接头相互错开。在同一截面内钢筋接头面积百分率不应大于 50％。2.承台上部框架柱插筋错开长度不小于 35d; 3.接头的类型及质量应符合国家现行有关标准的规定; 4.图中 Hn 为底层柱净高; hc 为柱截面长边尺寸; 5.剪力墙插筋绑扎搭接长度 lae 取 37d; 6.抗震构造柱插筋绑扎搭接长度 llE取 52d; 7.抗震构造柱插筋绑扎错开长度不小于 0.3llE, 即不小于 16d; 8.构造柱插筋搭接接头到梁顶面高度须满足≥Hn/6、 ≥hc、 ≥500 中的最大者; 9.梁上起柱, 梁内柱筋设箍筋两道。质量要求: 1.所有插筋间距必须严格控制; 2.钢筋绑扎须稳固牢靠, 柱子插筋在浇筑承台混凝土时用方木固定; 3.接地筋用红色油漆在插筋上标示出来, 方便上部主筋接地施工。安全文明施工: 1、 插筋绑扎完毕后, 清理承台内的钢筋头、 木块、 土等杂物。2、 接地焊接严格根据法律规范操作施工, 点火时, 焊枪口不准对人, 正在燃烧的焊枪不得放在工件或地面上。带有乙炔和氧气时, 不准放在金属容器内。下载后可任意编辑
