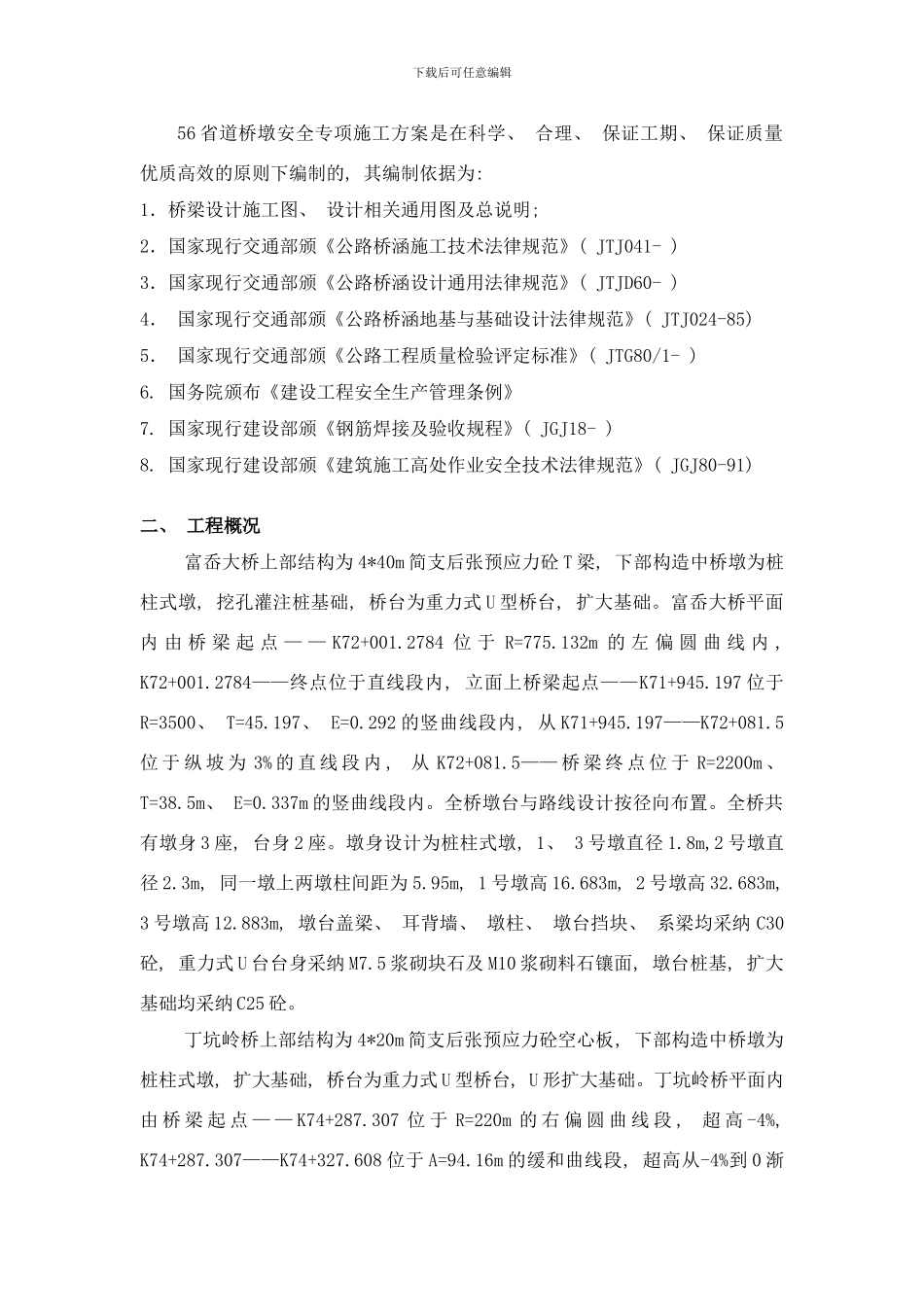

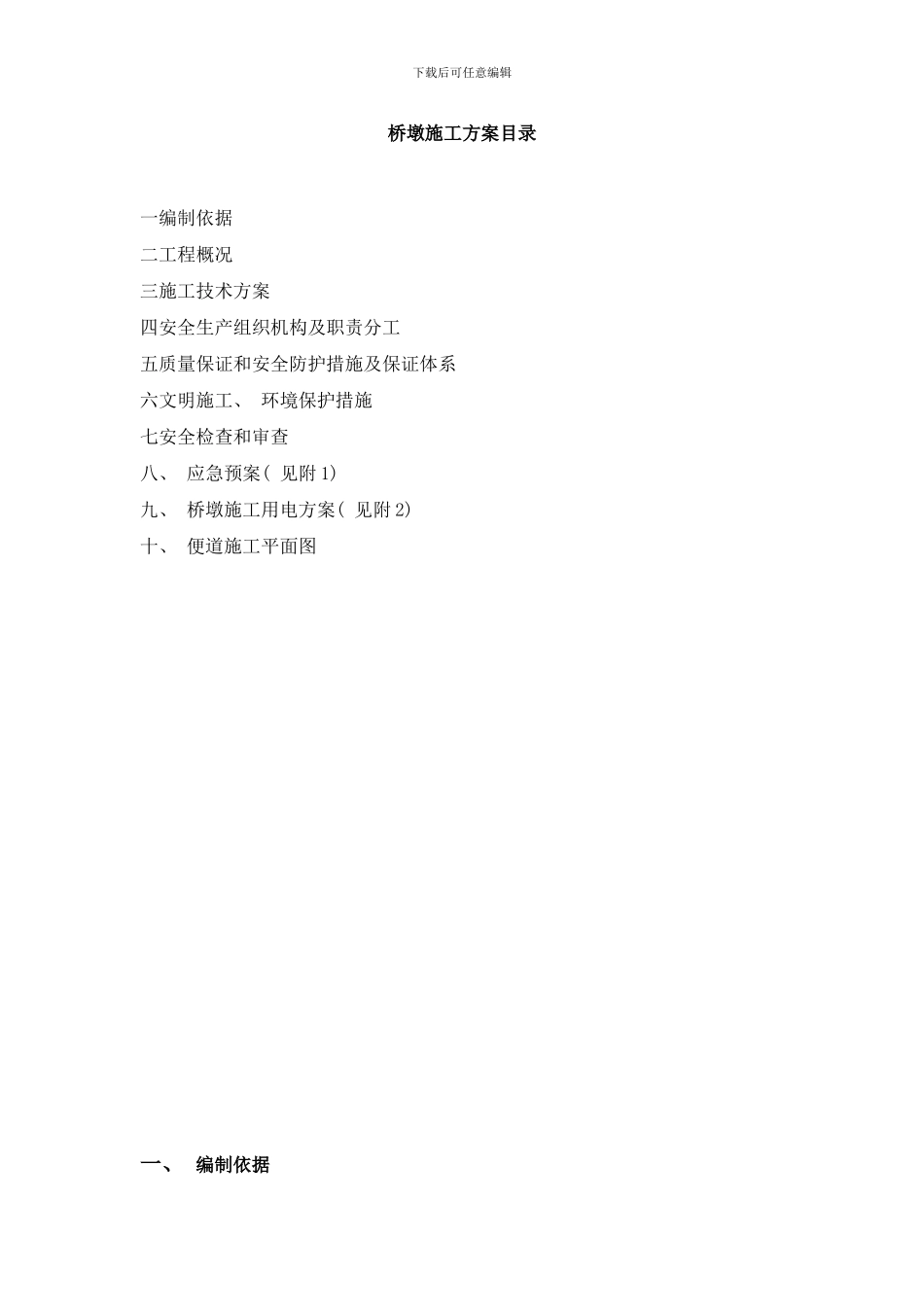

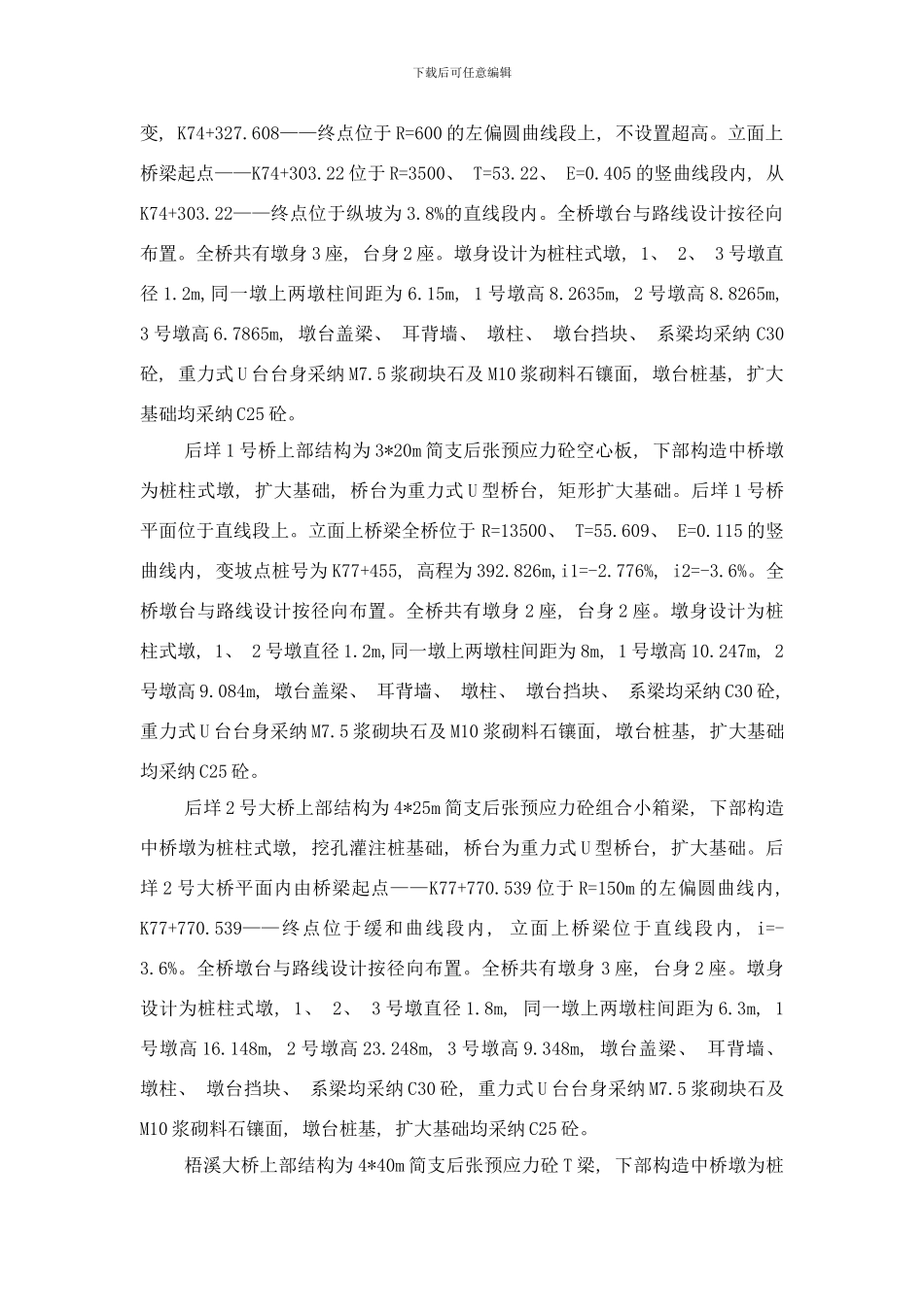

下载后可任意编辑桥墩施工方案目录一编制依据二工程概况三施工技术方案四安全生产组织机构及职责分工五质量保证和安全防护措施及保证体系六文明施工、 环境保护措施七安全检查和审查八、 应急预案( 见附 1) 九、 桥墩施工用电方案( 见附 2) 十、 便道施工平面图一、 编制依据下载后可任意编辑56 省道桥墩安全专项施工方案是在科学、 合理、 保证工期、 保证质量优质高效的原则下编制的, 其编制依据为: 1．桥梁设计施工图、 设计相关通用图及总说明; 2．国家现行交通部颁《公路桥涵施工技术法律规范》( JTJ041- ) 3．国家现行交通部颁《公路桥涵设计通用法律规范》( JTJD60- ) 4． 国家现行交通部颁《公路桥涵地基与基础设计法律规范》( JTJ024-85) 5． 国家现行交通部颁《公路工程质量检验评定标准》( JTG80/1- ) 6. 国务院颁布《建设工程安全生产管理条例》7. 国家现行建设部颁《钢筋焊接及验收规程》( JGJ18- ) 8. 国家现行建设部颁《建筑施工高处作业安全技术法律规范》( JGJ80-91) 二、 工程概况富岙大桥上部结构为 4*40m 简支后张预应力砼 T 梁, 下部构造中桥墩为桩柱式墩, 挖孔灌注桩基础, 桥台为重力式 U 型桥台, 扩大基础。富岙大桥平面内 由 桥 梁 起 点 — — K72+001.2784 位 于 R=775.132m 的 左 偏 圆 曲 线 内 , K72+001.2784——终点位于直线段内, 立面上桥梁起点——K71+945.197 位于R=3500、 T=45.197、 E=0.292 的竖曲线段内, 从 K71+945.197——K72+081.5位 于 纵 坡 为 3% 的 直 线 段 内 , 从 K72+081.5—— 桥 梁 终 点 位 于 R=2200m 、 T=38.5m、 E=0.337m 的竖曲线段内。全桥墩台与路线设计按径向布置。全桥共有墩身 3 座, 台身 2 座。墩身设计为桩柱式墩, 1、 3 号墩直径 1.8m,2 号墩直径 2.3m, 同一墩上两墩柱间距为 5.95m, 1 号墩高 16.683m, 2 号墩高 32.683m, 3 号墩高 12.883m, 墩台盖梁、 耳背墙、 墩柱、 墩台挡块、 系梁均采纳 C30砼, 重力式 U 台台身采纳 M7.5 浆砌块石及 M10 浆砌料石镶面, 墩台桩基, 扩大基础均采纳 C25 砼。丁坑岭桥上部结构为 4*20m 简支后张预应力砼空心板, 下部构造中桥墩为桩柱式墩, 扩大基础, 桥台为重力式 U 型桥台, U 形扩大基础。丁坑岭桥平面内由 桥 梁 起 点 — — K74+287.307 位 于 R=220m 的 右 偏 ...
