桥机安装方案样本

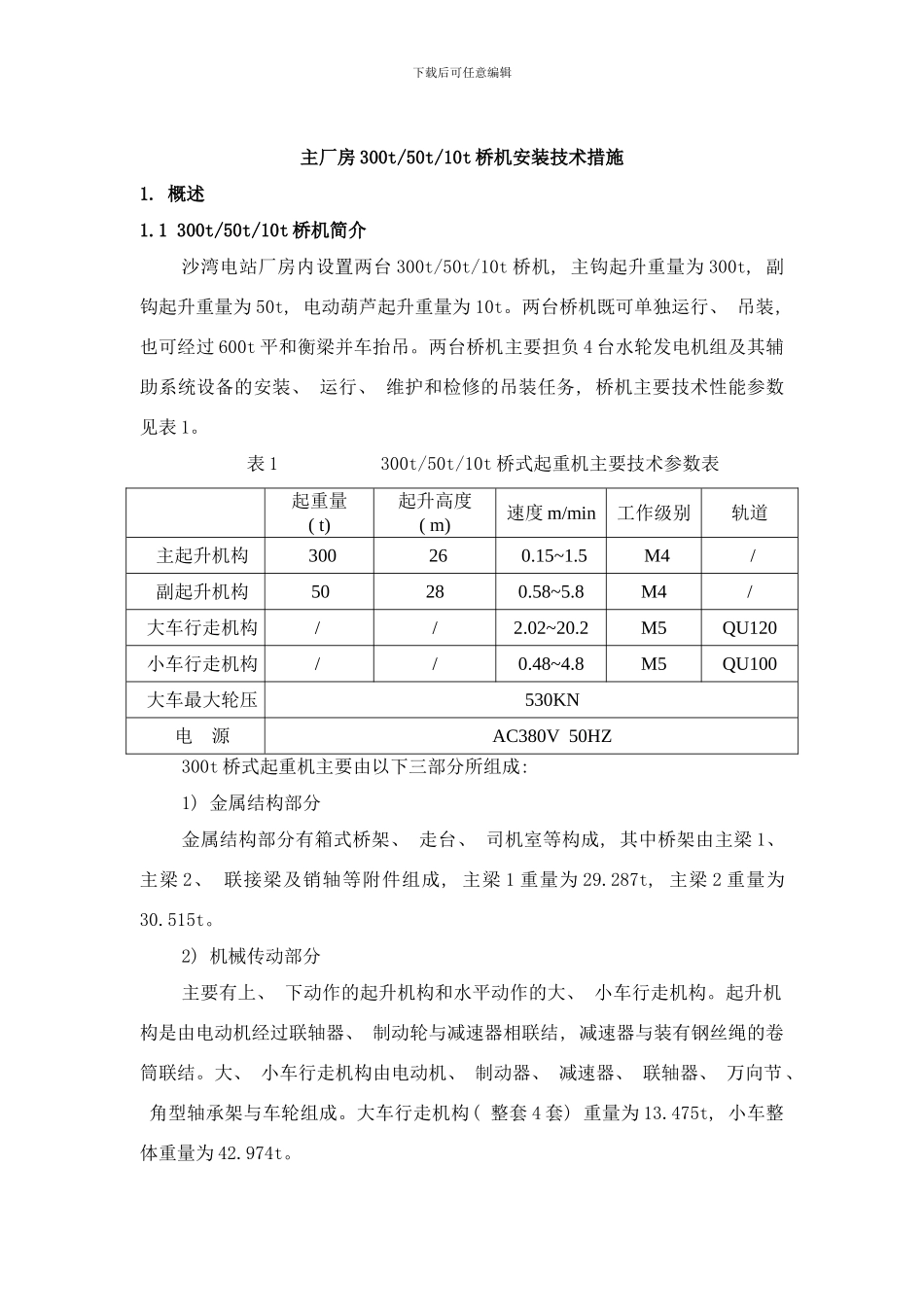

桥机安装方案样本_第1页
1/23

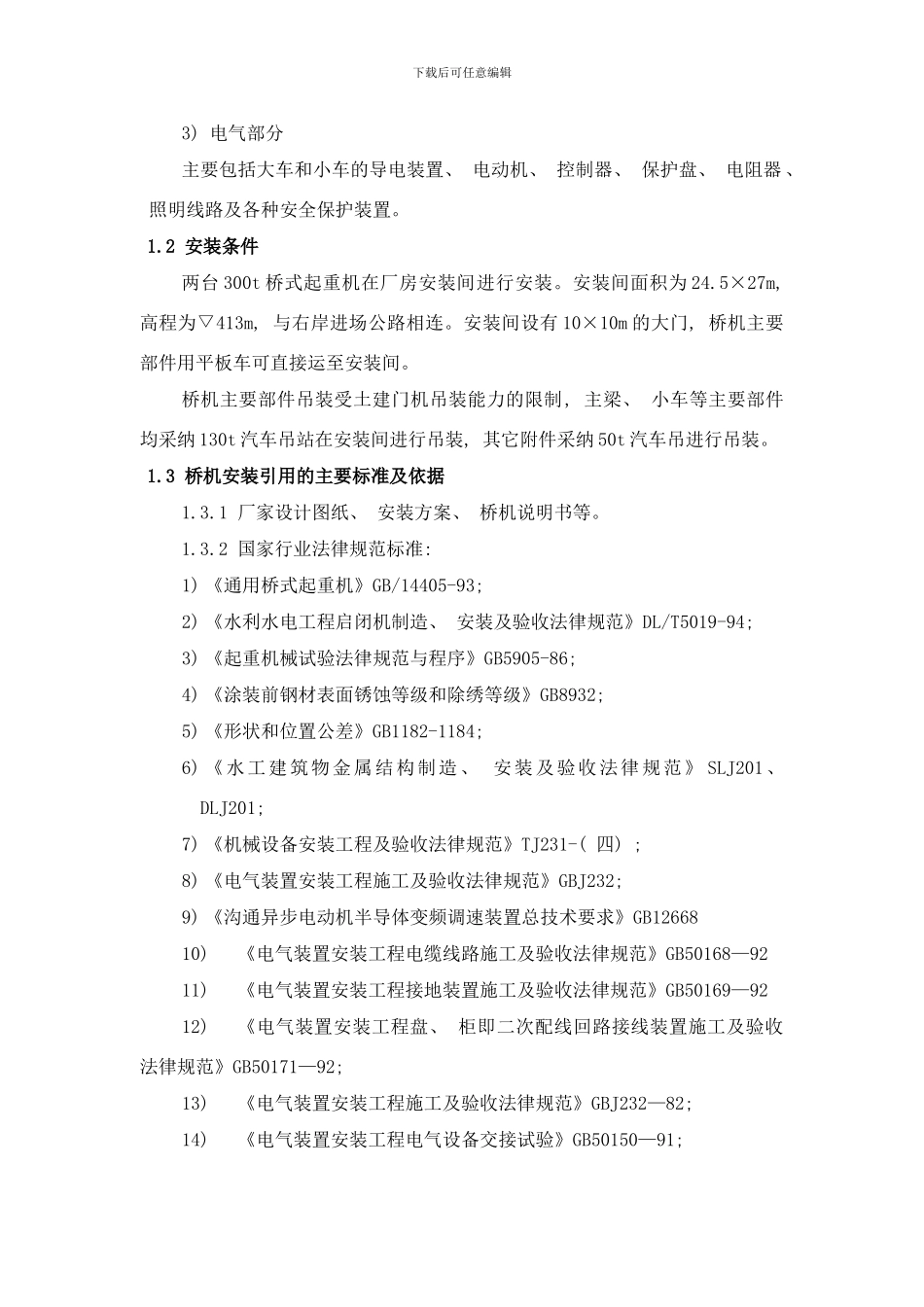

桥机安装方案样本_第2页
2/23

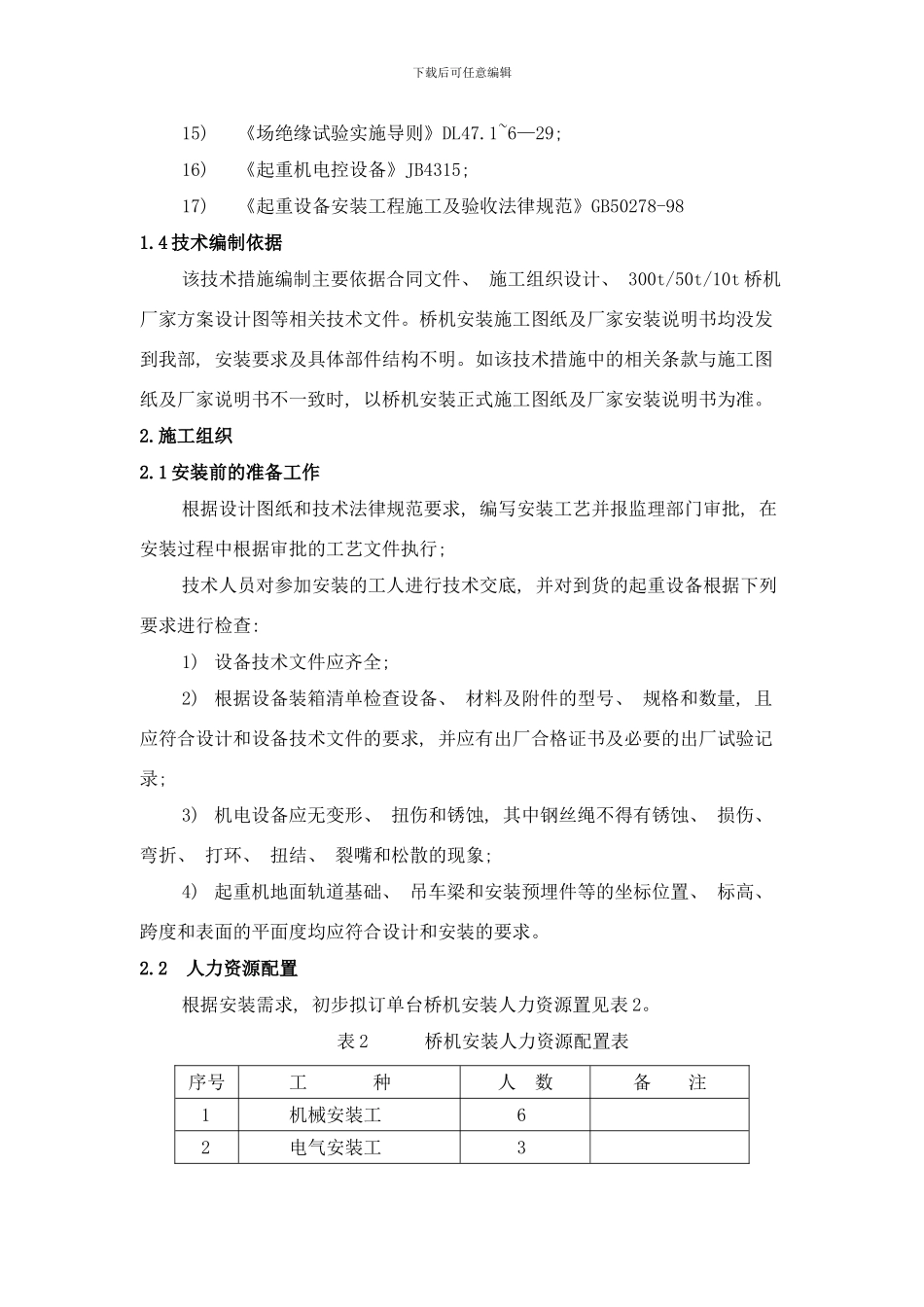

桥机安装方案样本_第3页
3/23
下载后可任意编辑主厂房 300t/50t/10t 桥机安装技术措施1. 概述1.1 300t/50t/10t 桥机简介沙湾电站厂房内设置两台 300t/50t/10t 桥机, 主钩起升重量为 300t, 副钩起升重量为 50t, 电动葫芦起升重量为 10t。两台桥机既可单独运行、 吊装, 也可经过 600t 平和衡梁并车抬吊。两台桥机主要担负 4 台水轮发电机组及其辅助系统设备的安装、 运行、 维护和检修的吊装任务, 桥机主要技术性能参数见表 1。表 1 300t/50t/10t 桥式起重机主要技术参数表起重量( t) 起升高度( m) 速度 m/min工作级别轨道主起升机构300260.15~1.5M4/副起升机构50280.58~5.8M4/大车行走机构//2.02~20.2M5QU120小车行走机构//0.48~4.8M5QU100大车最大轮压530KN电 源AC380V 50HZ300t 桥式起重机主要由以下三部分所组成: 1) 金属结构部分金属结构部分有箱式桥架、 走台、 司机室等构成, 其中桥架由主梁 1、 主梁 2、 联接梁及销轴等附件组成, 主梁 1 重量为 29.287t, 主梁 2 重量为30.515t。2) 机械传动部分主要有上、 下动作的起升机构和水平动作的大、 小车行走机构。起升机构是由电动机经过联轴器、 制动轮与减速器相联结, 减速器与装有钢丝绳的卷筒联结。大、 小车行走机构由电动机、 制动器、 减速器、 联轴器、 万向节、 角型轴承架与车轮组成。大车行走机构( 整套 4 套) 重量为 13.475t, 小车整体重量为 42.974t。下载后可任意编辑3) 电气部分主要包括大车和小车的导电装置、 电动机、 控制器、 保护盘、 电阻器 、 照明线路及各种安全保护装置。1.2 安装条件两台 300t 桥式起重机在厂房安装间进行安装。安装间面积为 24.5×27m, 高程为▽413m, 与右岸进场公路相连。安装间设有 10×10m 的大门, 桥机主要部件用平板车可直接运至安装间。桥机主要部件吊装受土建门机吊装能力的限制, 主梁、 小车等主要部件均采纳 130t 汽车吊站在安装间进行吊装, 其它附件采纳 50t 汽车吊进行吊装。1.3 桥机安装引用的主要标准及依据1.3.1 厂家设计图纸、 安装方案、 桥机说明书等。1.3.2 国家行业法律规范标准: 1) 《通用桥式起重机》GB/14405-93; 2) 《水利水电工程启闭机制造、 安装及验收法律规范》DL/T5019-94; 3) 《起重机械试验法律规范与程序》GB5905-86; 4) 《涂装前钢材表面锈蚀等级和除绣等级》GB8932; 5) 《形状和位置公差》GB1182-1184; 6) 《水工建筑物金属结构...
