桥架安装技术交底样本

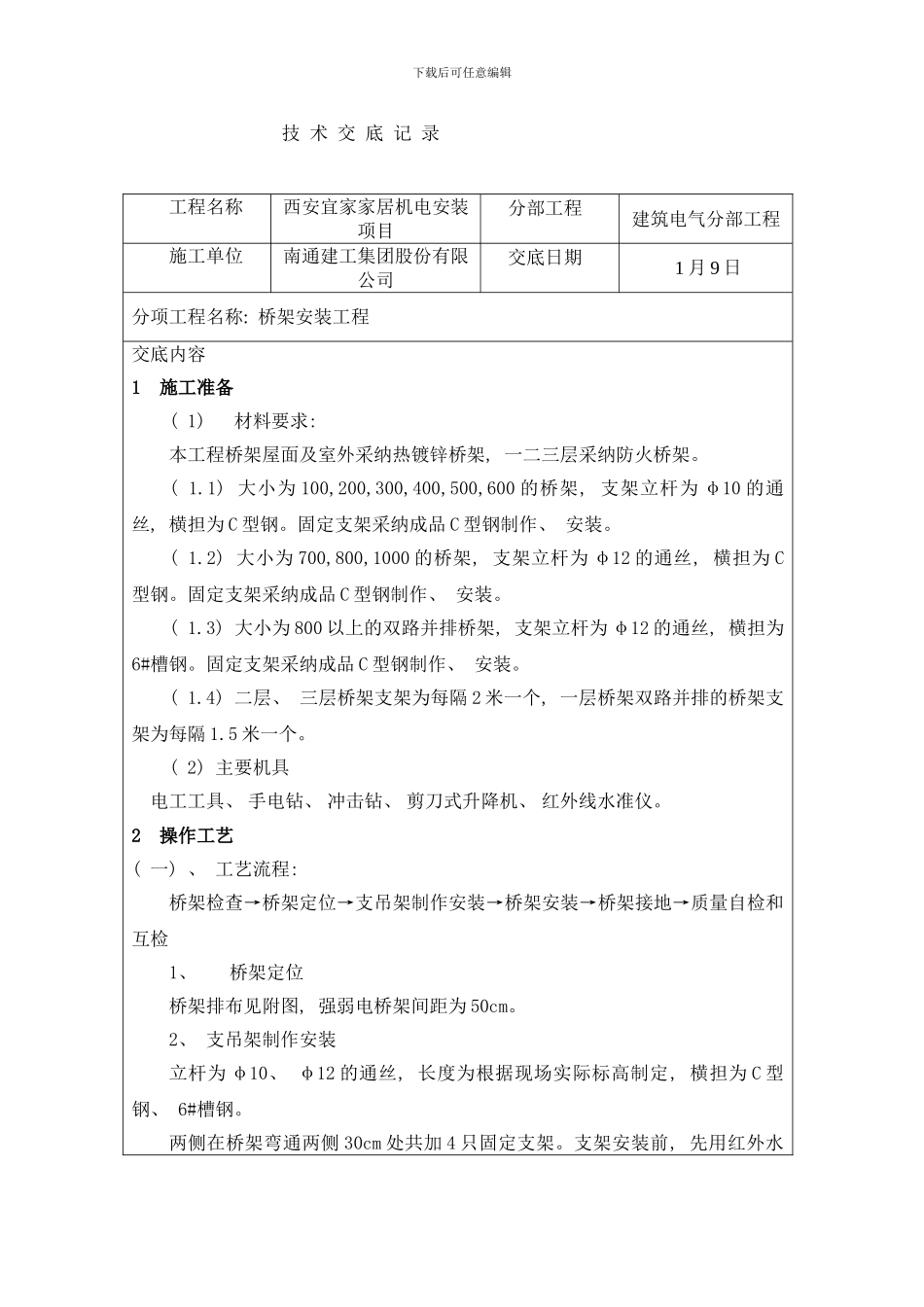

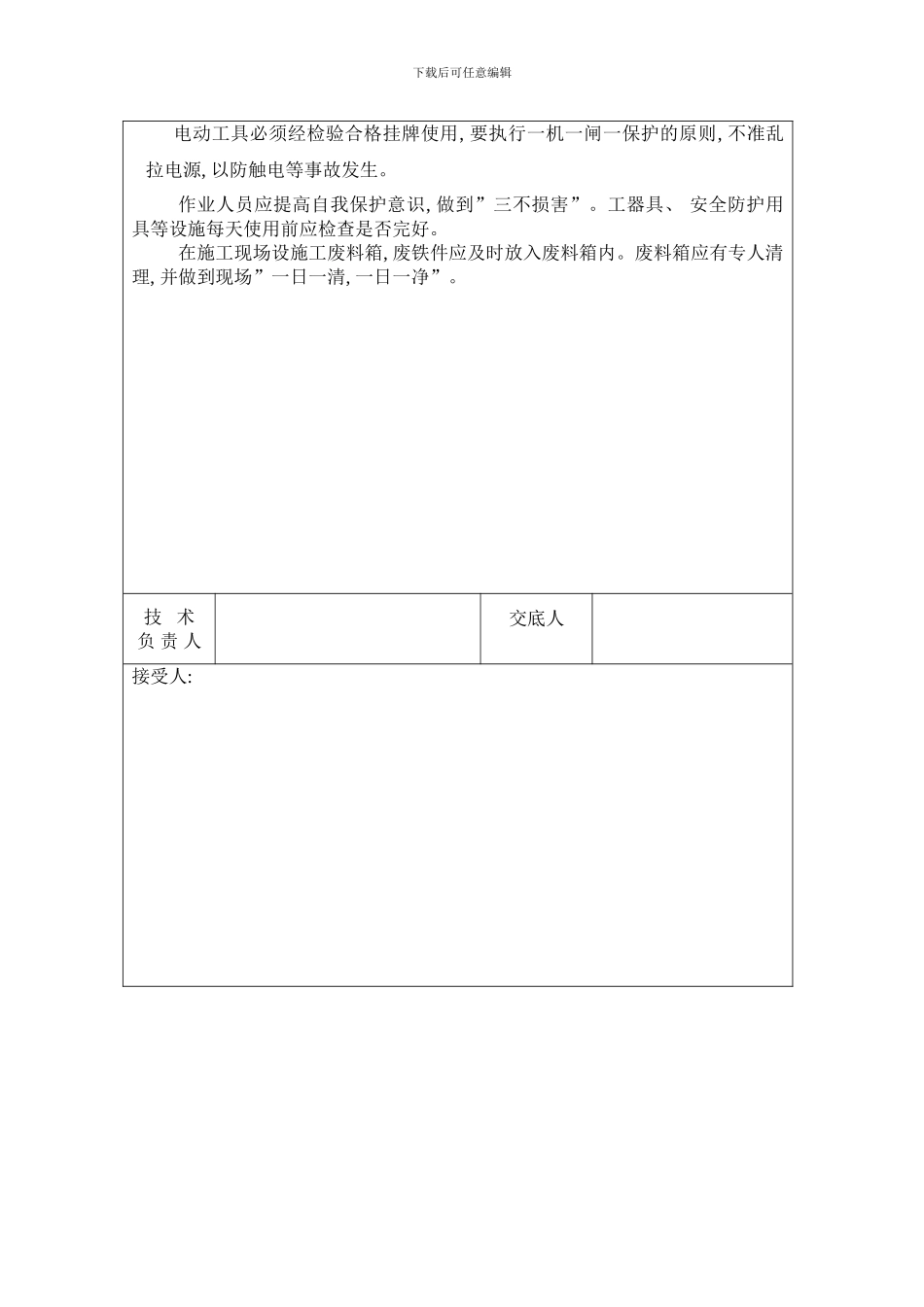

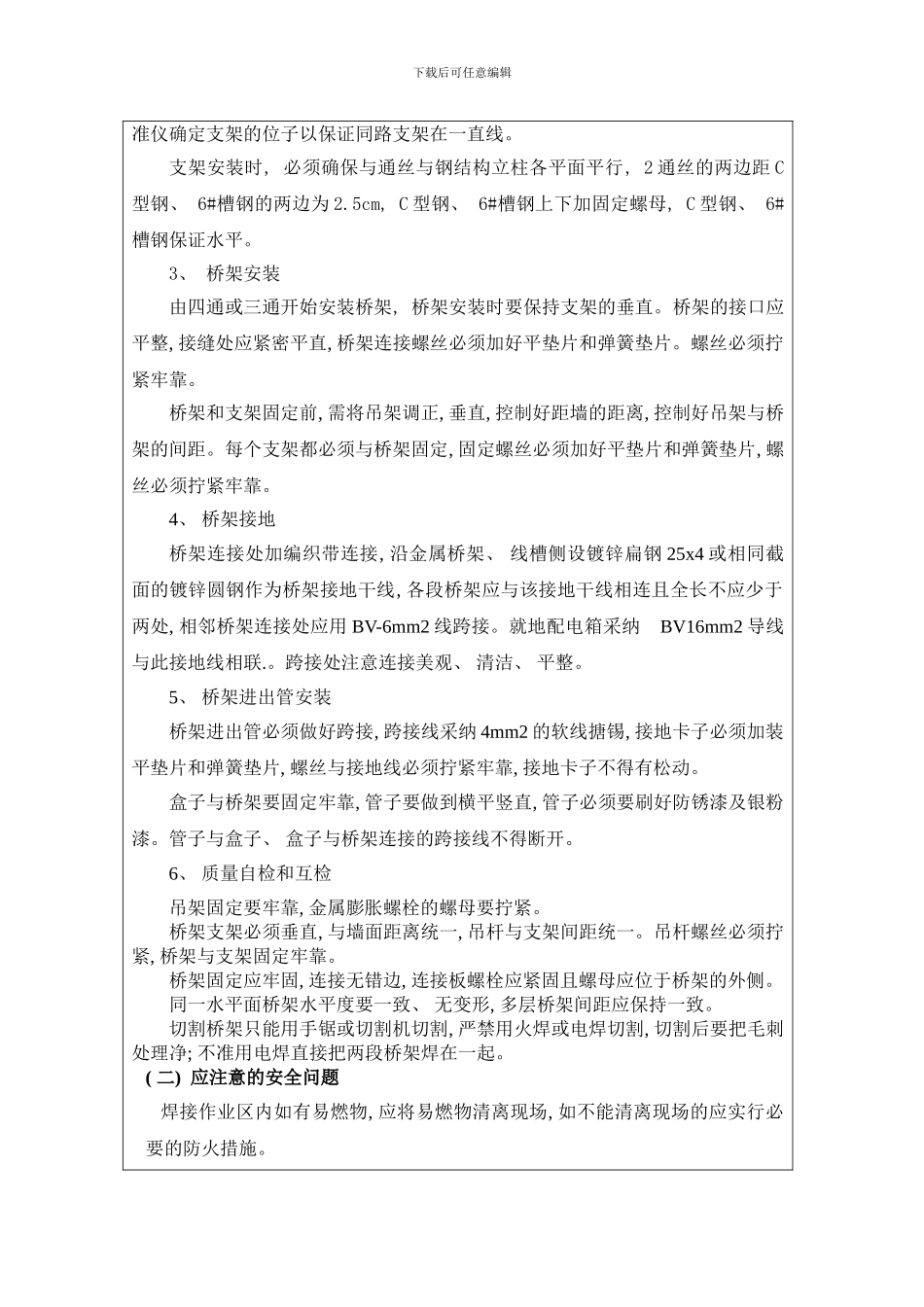

下载后可任意编辑技 术 交 底 记 录 工程名称西安宜家家居机电安装项目分部工程建筑电气分部工程施工单位南通建工集团股份有限公司交底日期 1 月 9 日分项工程名称: 桥架安装工程交底内容1 施工准备( 1) 材料要求: 本工程桥架屋面及室外采纳热镀锌桥架, 一二三层采纳防火桥架。( 1.1) 大小为 100,200,300,400,500,600 的桥架, 支架立杆为 φ10 的通丝, 横担为 C 型钢。固定支架采纳成品 C 型钢制作、 安装。( 1.2) 大小为 700,800,1000 的桥架, 支架立杆为 φ12 的通丝, 横担为 C型钢。固定支架采纳成品 C 型钢制作、 安装。( 1.3) 大小为 800 以上的双路并排桥架, 支架立杆为 φ12 的通丝, 横担为6#槽钢。固定支架采纳成品 C 型钢制作、 安装。( 1.4) 二层、 三层桥架支架为每隔 2 米一个, 一层桥架双路并排的桥架支架为每隔 1.5 米一个。( 2) 主要机具电工工具、 手电钻、 冲击钻、 剪刀式升降机、 红外线水准仪。2 操作工艺( 一) 、 工艺流程: 桥架检查→桥架定位→支吊架制作安装→桥架安装→桥架接地→质量自检和互检1、桥架定位桥架排布见附图, 强弱电桥架间距为 50cm。2、 支吊架制作安装立杆为 φ10、 φ12 的通丝, 长度为根据现场实际标高制定, 横担为 C 型钢、 6#槽钢。两侧在桥架弯通两侧 30cm 处共加 4 只固定支架。支架安装前, 先用红外水下载后可任意编辑准仪确定支架的位子以保证同路支架在一直线。支架安装时, 必须确保与通丝与钢结构立柱各平面平行, 2 通丝的两边距 C型钢、 6#槽钢的两边为 2.5cm, C 型钢、 6#槽钢上下加固定螺母, C 型钢、 6#槽钢保证水平。3、 桥架安装由四通或三通开始安装桥架, 桥架安装时要保持支架的垂直。桥架的接口应平整, 接缝处应紧密平直, 桥架连接螺丝必须加好平垫片和弹簧垫片。螺丝必须拧紧牢靠。桥架和支架固定前, 需将吊架调正, 垂直, 控制好距墙的距离, 控制好吊架与桥架的间距。每个支架都必须与桥架固定, 固定螺丝必须加好平垫片和弹簧垫片, 螺丝必须拧紧牢靠。4、 桥架接地桥架连接处加编织带连接, 沿金属桥架、 线槽侧设镀锌扁钢 25x4 或相同截面的镀锌圆钢作为桥架接地干线, 各段桥架应与该接地干线相连且全长不应少于两处, 相邻桥架连接处应用 BV-6mm2 线跨接。就地配电箱采纳 BV16mm2 导线与此接地线相联.。跨接处注意连接美观、 清洁、 平整。5、 桥架进...
