桥架安装技术交底初稿样本

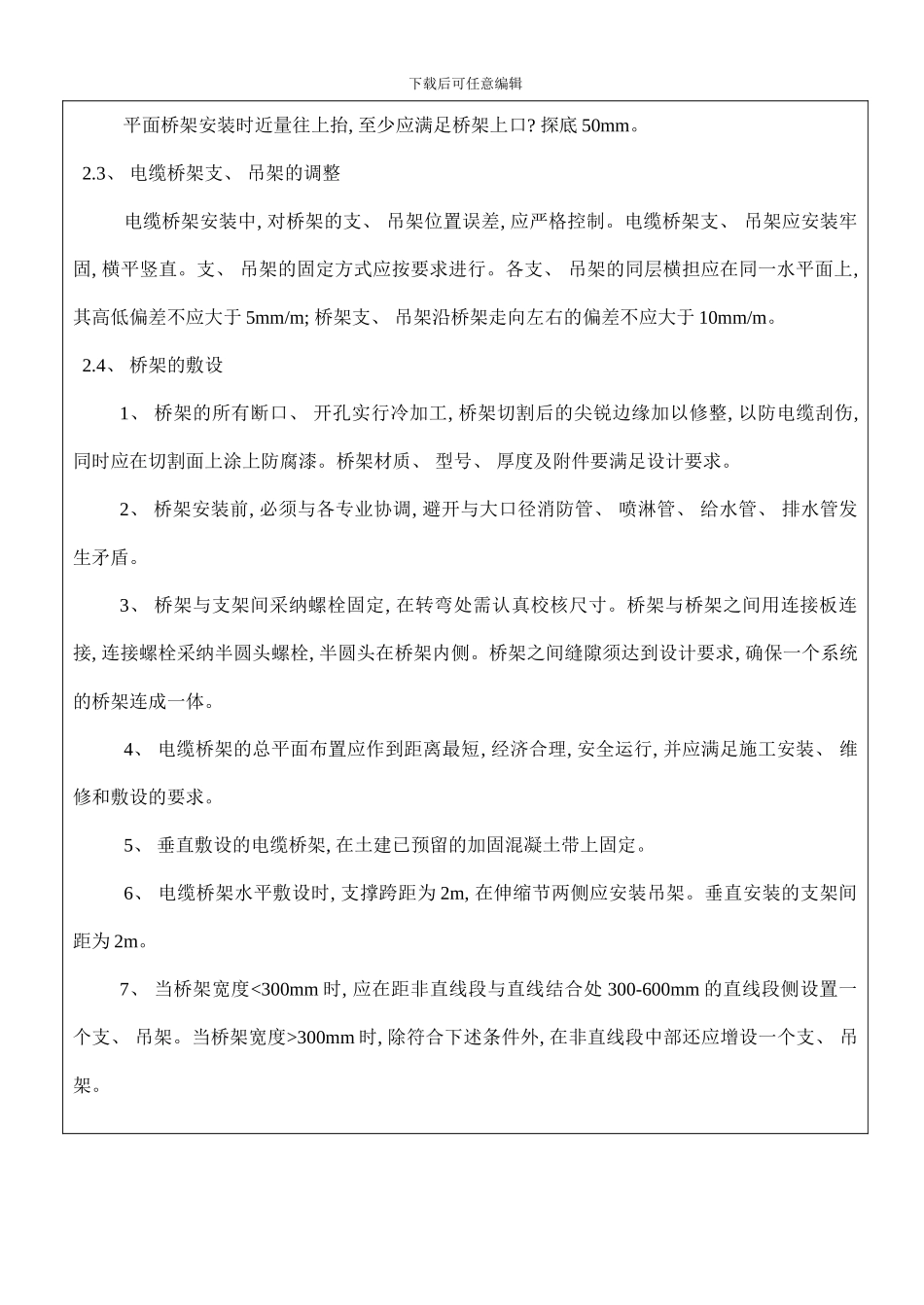

下载后可任意编辑技术交底记录表 C2—1编 号工程名称AB 沿街交底日期年 月 日施工单位水电班组分项工程名称桥架敷设技术交底交底提要交底内容: 1、 施工准备1.1、 材料要求1、 各种规格电缆桥架的直线段、 弯通、 桥架附件及支、 吊架等; 2、 桥架附件的连接、 紧固螺栓。 1.2、 主要机具电锤、 电钻、 活搬手、 卷尺、 绝缘电阻测试仪。2、 施工工艺2.1、 施工程序2.2、 桥架吊架安装采纳通丝螺杆双杆式吊架安装方式。水平桥架支架采纳镀锌通丝螺杆作吊杆, 角钢作横担, 支架间距按 2m 设置, 在桥架的转角处要设置支架,支架采纳膨胀螺栓在楼板下固定。通丝吊杆要根据桥架的宽度来选择。竖向桥架支架采纳型钢制作, 固定件要与桥架配套。支架固定在墙体或楼板上, 采纳膨胀螺栓固定。桥 架 选 型型择外 观 检 查查查支、 吊架安装桥架组装下载后可任意编辑平面桥架安装时近量往上抬, 至少应满足桥架上口? 探底 50mm。2.3、 电缆桥架支、 吊架的调整电缆桥架安装中, 对桥架的支、 吊架位置误差, 应严格控制。电缆桥架支、 吊架应安装牢固, 横平竖直。支、 吊架的固定方式应按要求进行。各支、 吊架的同层横担应在同一水平面上, 其高低偏差不应大于 5mm/m; 桥架支、 吊架沿桥架走向左右的偏差不应大于 10mm/m。2.4、 桥架的敷设1、 桥架的所有断口、 开孔实行冷加工, 桥架切割后的尖锐边缘加以修整, 以防电缆刮伤, 同时应在切割面上涂上防腐漆。桥架材质、 型号、 厚度及附件要满足设计要求。2、 桥架安装前, 必须与各专业协调, 避开与大口径消防管、 喷淋管、 给水管、 排水管发生矛盾。3、 桥架与支架间采纳螺栓固定, 在转弯处需认真校核尺寸。桥架与桥架之间用连接板连接, 连接螺栓采纳半圆头螺栓, 半圆头在桥架内侧。桥架之间缝隙须达到设计要求, 确保一个系统的桥架连成一体。4、 电缆桥架的总平面布置应作到距离最短, 经济合理, 安全运行, 并应满足施工安装、 维修和敷设的要求。 5、 垂直敷设的电缆桥架, 在土建已预留的加固混凝土带上固定。6、 电缆桥架水平敷设时, 支撑跨距为 2m, 在伸缩节两侧应安装吊架。垂直安装的支架间距为 2m。7、 当桥架宽度<300mm 时, 应在距非直线段与直线结合处 300-600mm 的直线段侧设置一个支、 吊架。当桥架宽度>300mm 时, 除符合下述条件外, 在非直线段中部还应增设一个支、 吊架。下载后可任意编辑8、 桥...
