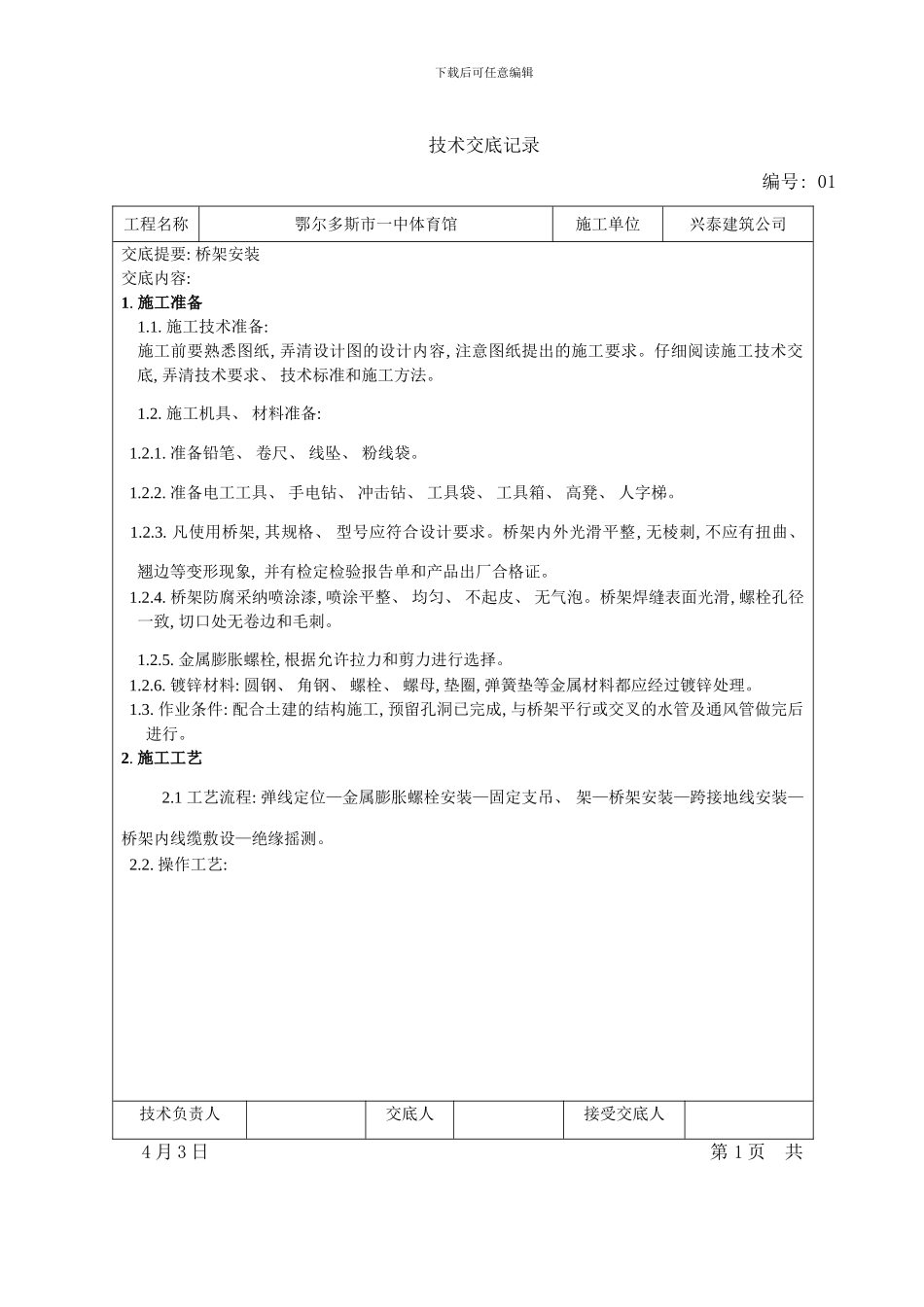

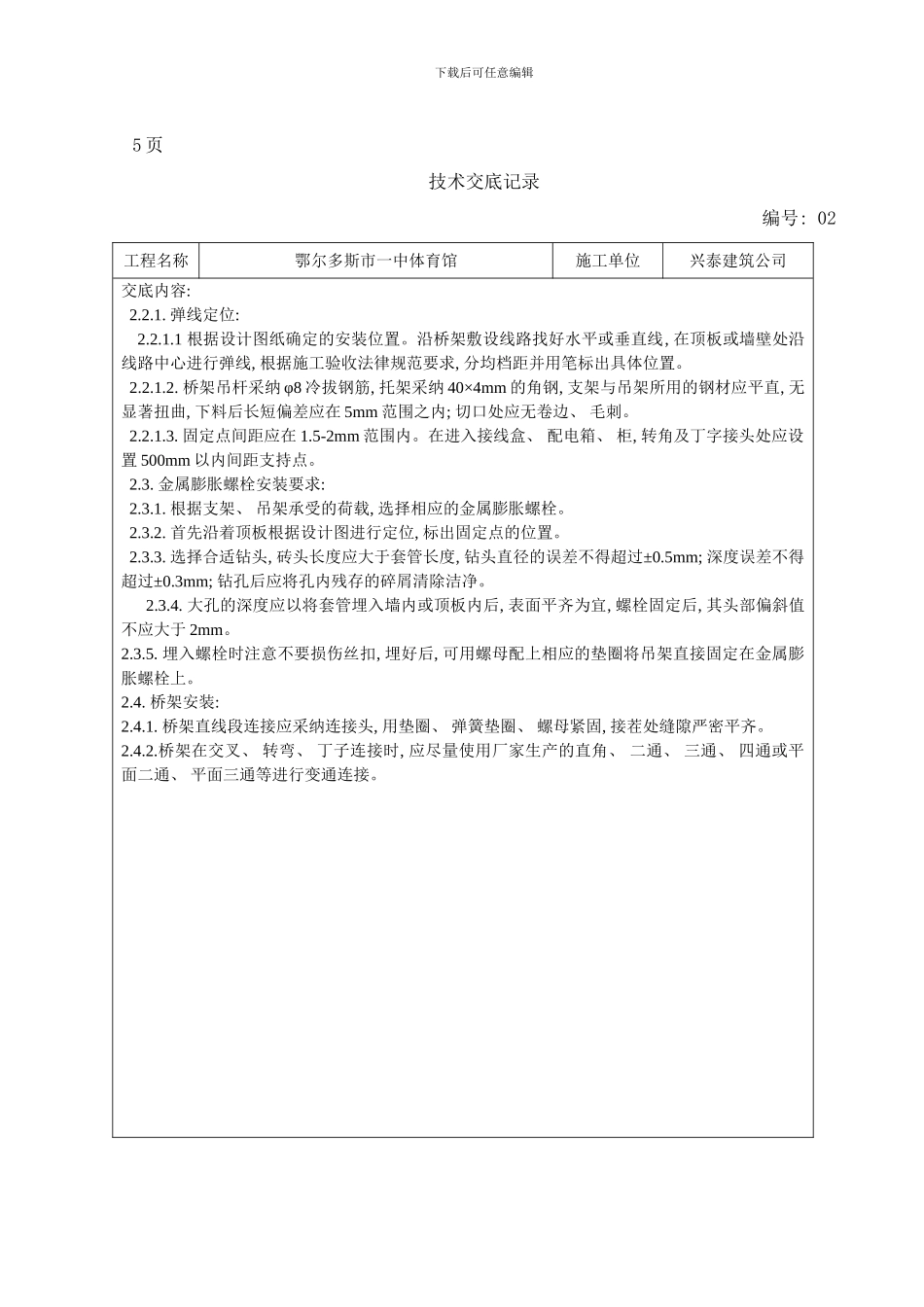

下载后可任意编辑技术交底记录 编号: 01 工程名称鄂尔多斯市一中体育馆施工单位兴泰建筑公司交底提要: 桥架安装交底内容: 1. 施工准备1.1. 施工技术准备: 施工前要熟悉图纸, 弄清设计图的设计内容, 注意图纸提出的施工要求。仔细阅读施工技术交底, 弄清技术要求、 技术标准和施工方法。1.2. 施工机具、 材料准备: 1.2.1. 准备铅笔、 卷尺、 线坠、 粉线袋。 1.2.2. 准备电工工具、 手电钻、 冲击钻、 工具袋、 工具箱、 高凳、 人字梯。 1.2.3. 凡使用桥架, 其规格、 型号应符合设计要求。桥架内外光滑平整, 无棱刺, 不应有扭曲、 翘边等变形现象, 并有检定检验报告单和产品出厂合格证。 1.2.4. 桥架防腐采纳喷涂漆, 喷涂平整、 均匀、 不起皮、 无气泡。桥架焊缝表面光滑, 螺栓孔径一致, 切口处无卷边和毛刺。1.2.5. 金属膨胀螺栓, 根据允许拉力和剪力进行选择。 1.2.6. 镀锌材料: 圆钢、 角钢、 螺栓、 螺母, 垫圈, 弹簧垫等金属材料都应经过镀锌处理。 1.3. 作业条件: 配合土建的结构施工, 预留孔洞已完成, 与桥架平行或交叉的水管及通风管做完后进行。2. 施工工艺 2.1 工艺流程: 弹线定位—金属膨胀螺栓安装—固定支吊、 架—桥架安装—跨接地线安装—桥架内线缆敷设—绝缘摇测。 2.2. 操作工艺: 技术负责人交底人接受交底人 4 月 3 日 第 1 页 共下载后可任意编辑5 页技术交底记录 编号: 02 工程名称鄂尔多斯市一中体育馆施工单位兴泰建筑公司交底内容: 2.2.1. 弹线定位: 2.2.1.1 根据设计图纸确定的安装位置。沿桥架敷设线路找好水平或垂直线, 在顶板或墙壁处沿线路中心进行弹线, 根据施工验收法律规范要求, 分均档距并用笔标出具体位置。 2.2.1.2. 桥架吊杆采纳 φ8 冷拔钢筋, 托架采纳 40×4mm 的角钢, 支架与吊架所用的钢材应平直, 无显著扭曲, 下料后长短偏差应在 5mm 范围之内; 切口处应无卷边、 毛刺。 2.2.1.3. 固定点间距应在 1.5-2mm 范围内。在进入接线盒、 配电箱、 柜, 转角及丁字接头处应设置 500mm 以内间距支持点。 2.3. 金属膨胀螺栓安装要求: 2.3.1. 根据支架、 吊架承受的荷载, 选择相应的金属膨胀螺栓。 2.3.2. 首先沿着顶板根据设计图进行定位, 标出固定点的位置。 2.3.3. 选择合适钻头, 砖头长度应大于套管长度, 钻头直径的误差不得超过±0.5mm; 深度误差不得超过±0.3mm; 钻孔后应将孔...
