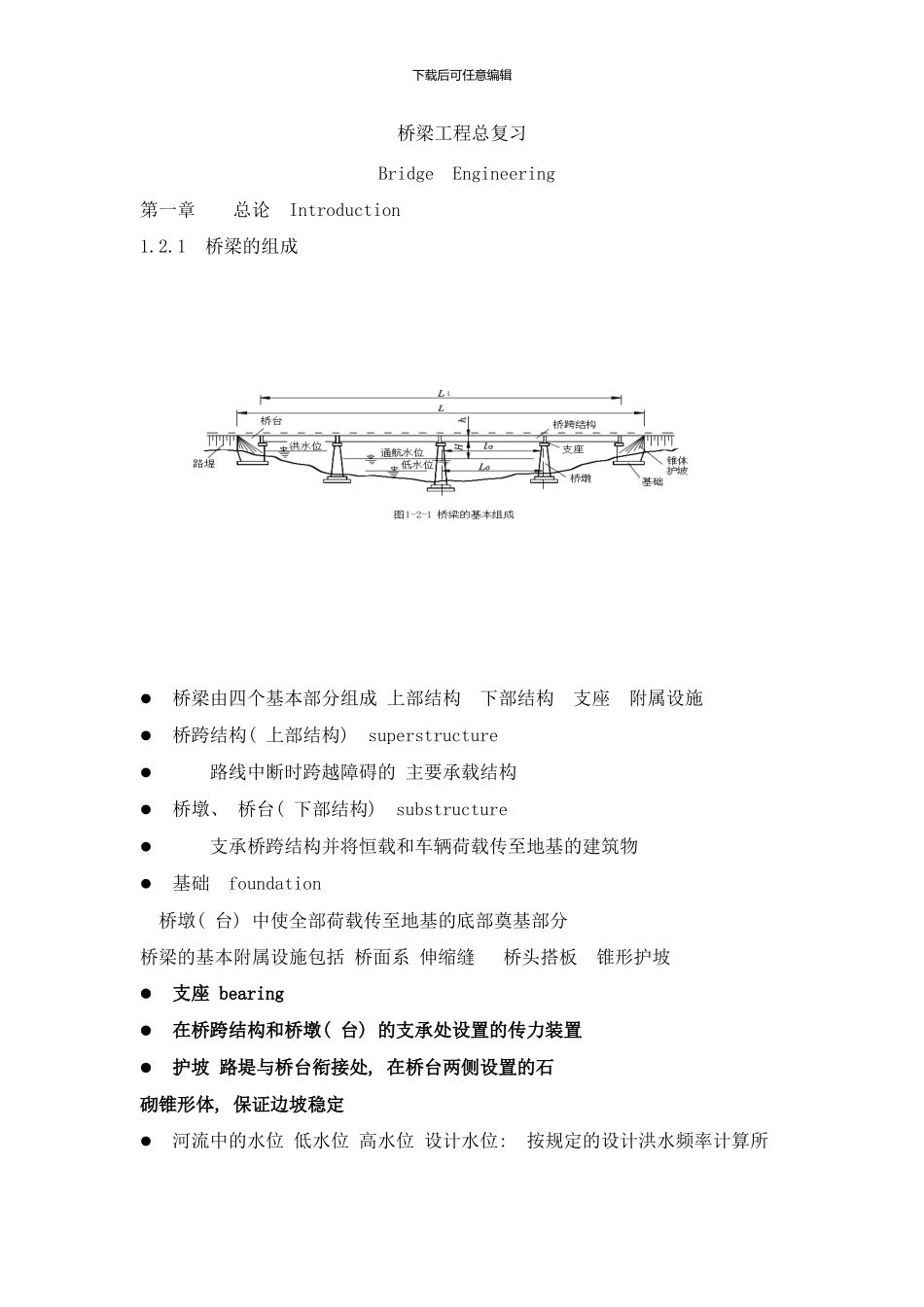

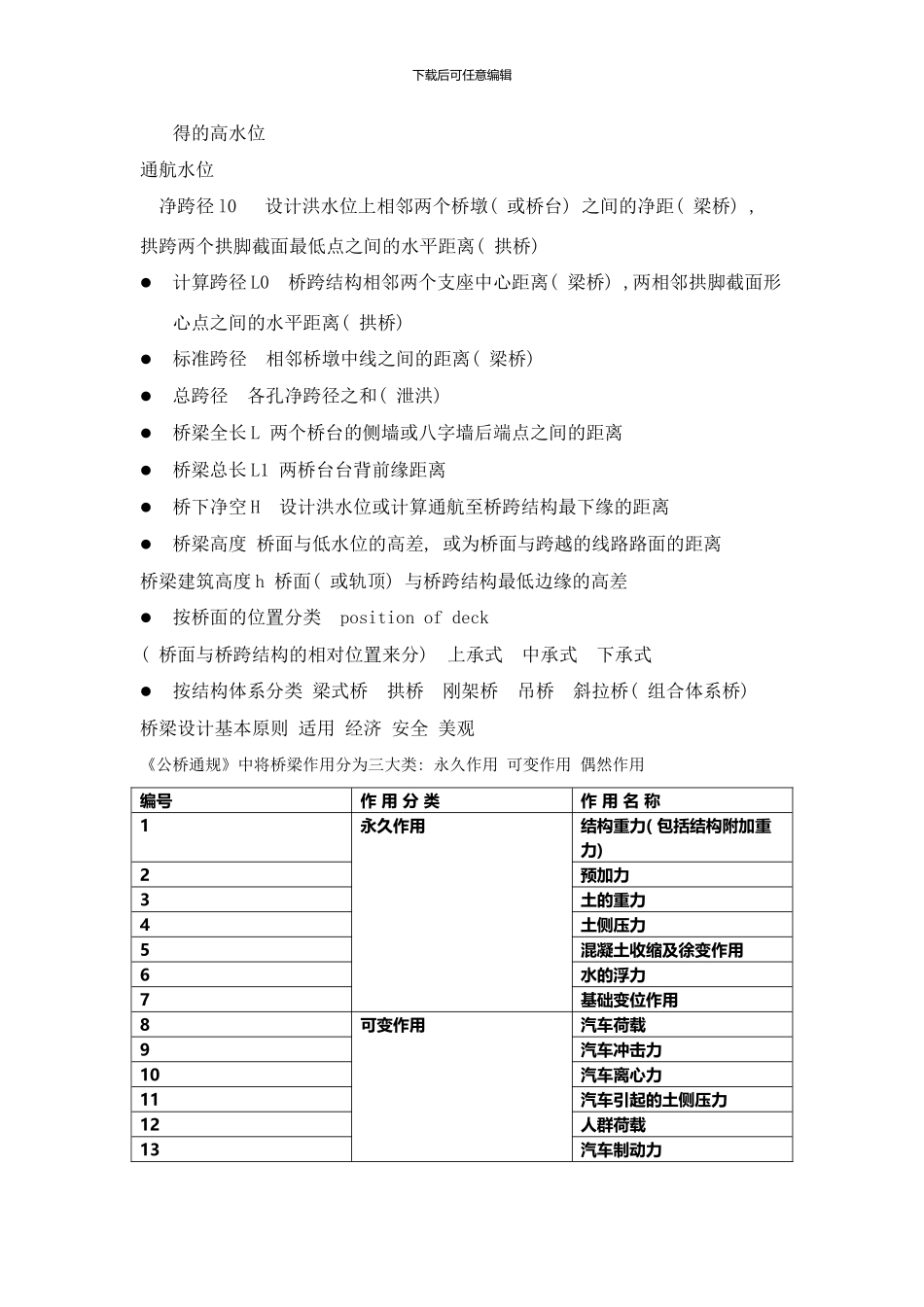

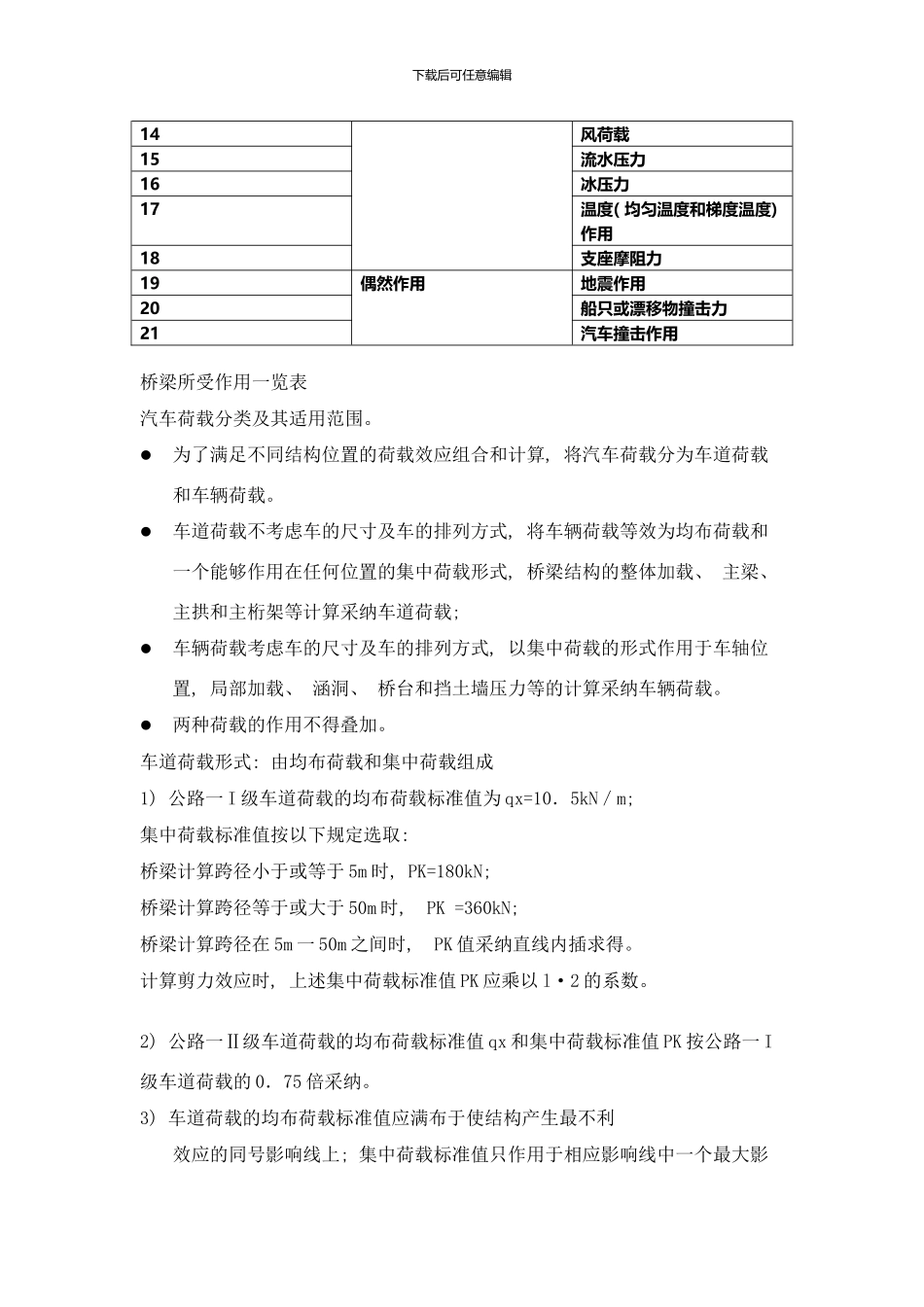

下载后可任意编辑桥梁工程总复习 Bridge Engineering第一章 总论 Introduction1.2.1 桥梁的组成桥梁由四个基本部分组成 上部结构 下部结构 支座 附属设施 桥跨结构( 上部结构) superstructure 路线中断时跨越障碍的 主要承载结构桥墩、 桥台( 下部结构) substructure 支承桥跨结构并将恒载和车辆荷载传至地基的建筑物基础 foundation 桥墩( 台) 中使全部荷载传至地基的底部奠基部分桥梁的基本附属设施包括 桥面系 伸缩缝 桥头搭板 锥形护坡 支座 bearing 在桥跨结构和桥墩( 台) 的支承处设置的传力装置护坡 路堤与桥台衔接处, 在桥台两侧设置的石砌锥形体, 保证边坡稳定 河流中的水位 低水位 高水位 设计水位: 按规定的设计洪水频率计算所下载后可任意编辑得的高水位通航水位 净跨径 l0 设计洪水位上相邻两个桥墩( 或桥台) 之间的净距( 梁桥) , 拱跨两个拱脚截面最低点之间的水平距离( 拱桥) 计算跨径 L0 桥跨结构相邻两个支座中心距离( 梁桥) ,两相邻拱脚截面形心点之间的水平距离( 拱桥) 标准跨径 相邻桥墩中线之间的距离( 梁桥) 总跨径 各孔净跨径之和( 泄洪) 桥梁全长 L 两个桥台的侧墙或八字墙后端点之间的距离桥梁总长 L1 两桥台台背前缘距离桥下净空 H 设计洪水位或计算通航至桥跨结构最下缘的距离桥梁高度 桥面与低水位的高差, 或为桥面与跨越的线路路面的距离桥梁建筑高度 h 桥面( 或轨顶) 与桥跨结构最低边缘的高差按桥面的位置分类 position of deck( 桥面与桥跨结构的相对位置来分) 上承式 中承式 下承式 按结构体系分类 梁式桥 拱桥 刚架桥 吊桥 斜拉桥( 组合体系桥) 桥梁设计基本原则 适用 经济 安全 美观《公桥通规》中将桥梁作用分为三大类: 永久作用 可变作用 偶然作用编号作 用 分 类作 用 名 称1永久作用结构重力( 包括结构附加重力) 2预加力3土的重力4土侧压力5混凝土收缩及徐变作用6水的浮力7基础变位作用8可变作用汽车荷载9汽车冲击力10汽车离心力11汽车引起的土侧压力12人群荷载13汽车制动力下载后可任意编辑14风荷载15流水压力16冰压力17温度( 均匀温度和梯度温度) 作用18支座摩阻力19偶然作用地震作用20船只或漂移物撞击力21汽车撞击作用桥梁所受作用一览表汽车荷载分类及其适用范围。为了满足不同结构位置的荷载效应组合和计算, 将汽车荷载分为车道荷载和车辆荷载...
