桥梁施工方案样本

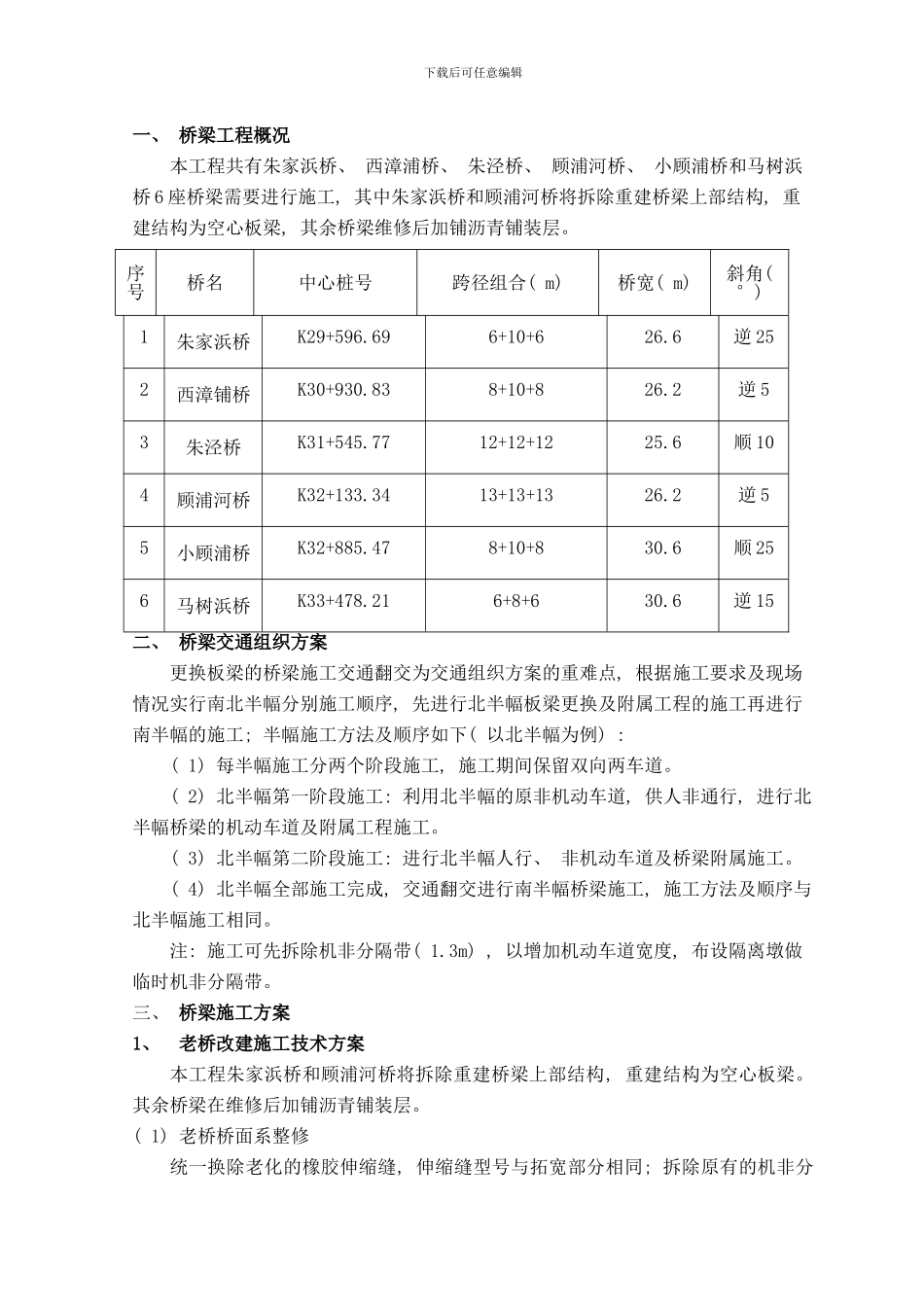

下载后可任意编辑一、 桥梁工程概况本工程共有朱家浜桥、 西漳浦桥、 朱泾桥、 顾浦河桥、 小顾浦桥和马树浜桥 6 座桥梁需要进行施工, 其中朱家浜桥和顾浦河桥将拆除重建桥梁上部结构, 重建结构为空心板梁, 其余桥梁维修后加铺沥青铺装层。序号桥名中心桩号跨径组合( m) 桥宽( m) 斜角( °) 1朱家浜桥K29+596.696+10+626.6逆 252西漳铺桥K30+930.838+10+826.2逆 53朱泾桥K31+545.7712+12+1225.6顺 104顾浦河桥K32+133.3413+13+1326.2逆 55小顾浦桥K32+885.478+10+830.6顺 256马树浜桥K33+478.216+8+630.6逆 15二、 桥梁交通组织方案更换板梁的桥梁施工交通翻交为交通组织方案的重难点, 根据施工要求及现场情况实行南北半幅分别施工顺序, 先进行北半幅板梁更换及附属工程的施工再进行南半幅的施工; 半幅施工方法及顺序如下( 以北半幅为例) : ( 1) 每半幅施工分两个阶段施工, 施工期间保留双向两车道。( 2) 北半幅第一阶段施工: 利用北半幅的原非机动车道, 供人非通行, 进行北半幅桥梁的机动车道及附属工程施工。( 3) 北半幅第二阶段施工: 进行北半幅人行、 非机动车道及桥梁附属施工。( 4) 北半幅全部施工完成, 交通翻交进行南半幅桥梁施工, 施工方法及顺序与北半幅施工相同。注: 施工可先拆除机非分隔带( 1.3m) , 以增加机动车道宽度, 布设隔离墩做临时机非分隔带。三、 桥梁施工方案1、 老桥改建施工技术方案本工程朱家浜桥和顾浦河桥将拆除重建桥梁上部结构, 重建结构为空心板梁。其余桥梁在维修后加铺沥青铺装层。( 1) 老桥桥面系整修统一换除老化的橡胶伸缩缝, 伸缩缝型号与拓宽部分相同; 拆除原有的机非分下载后可任意编辑隔带; 老桥桥面凿毛后, 加铺 1mm 的防水层和 6cm 沥青混凝土铺装; 对破旧的栏杆进行换新。( 2) 防护带设置在老桥外侧 1.6m(包括老桥栏杆)范围设置防护带, 保证路桥行车道宽度的一致。防护带采纳活动式预制构件, 标准长度 1m, 四周设泄水孔。( 3) 拼梁施工本工程按设计要求, 将老桥旧拆除后重建桥梁上部结构。为此需将此部分板梁上的桥面铺装混凝土凿除, 架设好新梁后, 重新浇筑混凝土, 形成新的桥面铺装和铰缝。( 4) 老桥换梁施工因本标段桥梁板梁不是以道路中心线对称排放, 换梁时先换北半幅 7 片再换南半幅 8 片, 换南半幅 8 片时势必会对北半幅车辆通行造成影响, 根据现场情况换梁实行以下方案: 1) 先进行北半幅 7 片板...
