桥梁承台方案样本

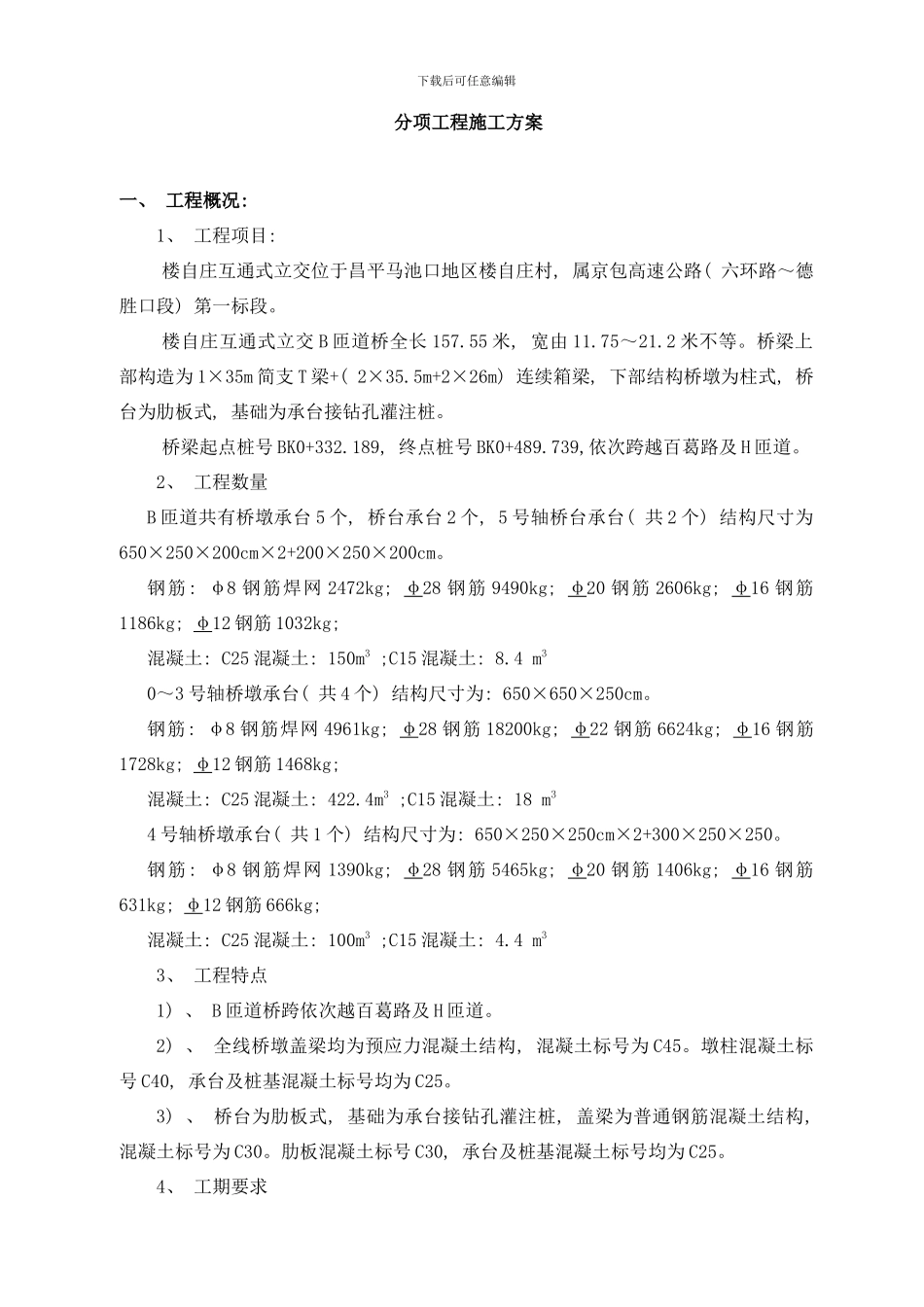

下载后可任意编辑分项工程施工方案一、 工程概况: 1、 工程项目:楼自庄互通式立交位于昌平马池口地区楼自庄村, 属京包高速公路( 六环路～德胜口段) 第一标段。楼自庄互通式立交 B 匝道桥全长 157.55 米, 宽由 11.75～21.2 米不等。桥梁上部构造为 1×35m 简支 T 梁+( 2×35.5m+2×26m) 连续箱梁, 下部结构桥墩为柱式, 桥台为肋板式, 基础为承台接钻孔灌注桩。桥梁起点桩号 BK0+332.189, 终点桩号 BK0+489.739,依次跨越百葛路及 H 匝道。2、 工程数量B 匝道共有桥墩承台 5 个, 桥台承台 2 个, 5 号轴桥台承台( 共 2 个) 结构尺寸为650×250×200cm×2+200×250×200cm。钢筋: φ8 钢筋焊网 2472kg; φ28 钢筋 9490kg; φ20 钢筋 2606kg; φ16 钢筋1186kg; φ12 钢筋 1032kg; 混凝土: C25 混凝土: 150m3 ;C15 混凝土: 8.4 m30～3 号轴桥墩承台( 共 4 个) 结构尺寸为: 650×650×250cm。钢筋: φ8 钢筋焊网 4961kg; φ28 钢筋 18200kg; φ22 钢筋 6624kg; φ16 钢筋1728kg; φ12 钢筋 1468kg; 混凝土: C25 混凝土: 422.4m3 ;C15 混凝土: 18 m34 号轴桥墩承台( 共 1 个) 结构尺寸为: 650×250×250cm×2+300×250×250。钢筋: φ8 钢筋焊网 1390kg; φ28 钢筋 5465kg; φ20 钢筋 1406kg; φ16 钢筋631kg; φ12 钢筋 666kg; 混凝土: C25 混凝土: 100m3 ;C15 混凝土: 4.4 m33、 工程特点1) 、 B 匝道桥跨依次越百葛路及 H 匝道。2) 、 全线桥墩盖梁均为预应力混凝土结构, 混凝土标号为 C45。墩柱混凝土标号 C40, 承台及桩基混凝土标号均为 C25。3) 、 桥台为肋板式, 基础为承台接钻孔灌注桩, 盖梁为普通钢筋混凝土结构, 混凝土标号为 C30。肋板混凝土标号 C30, 承台及桩基混凝土标号均为 C25。4、 工期要求下载后可任意编辑承台的施工时间为 10 月 1 日至 10 月 25 日。二、 准备工作1、 施工组织机构: 本分项工程施工负责人: 刘国良; 现场负责人: 邢满红; 技术质量负责人: 吴智勇; 安全生产负责人: 潘燕生。由桥梁专业施工队伍进行具体施工工作。附件一: 分项工程施工现场组织机构图2、 施工部署及现场平面布置: 1) 施工现场平面布置附件二: 施工现场平面布置图2) 计划安排附件三: 分项工程进度计划横条图3) 临时用电: 工程用电拟与当地电网连接, 根据本工程特点、 现场...
