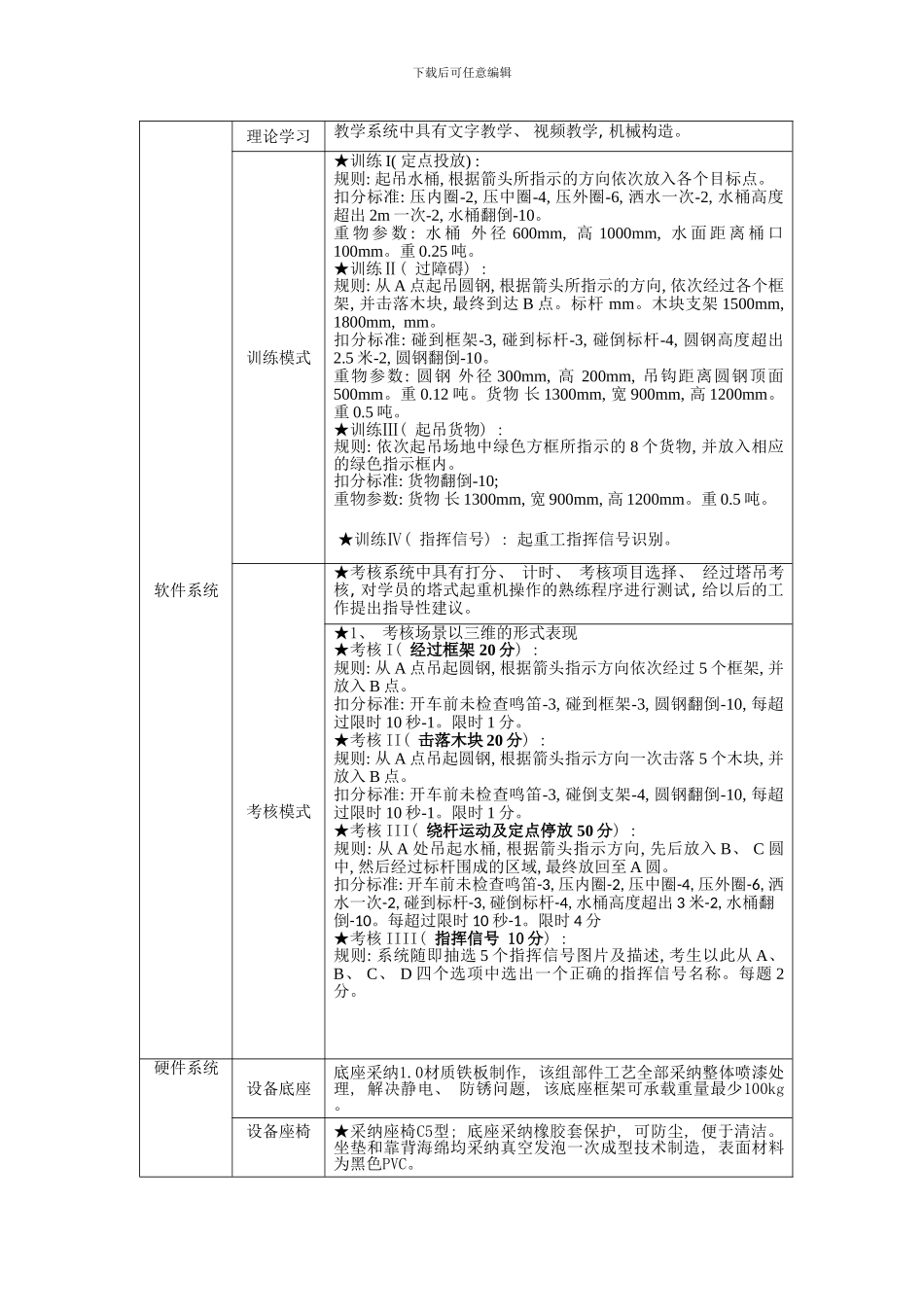

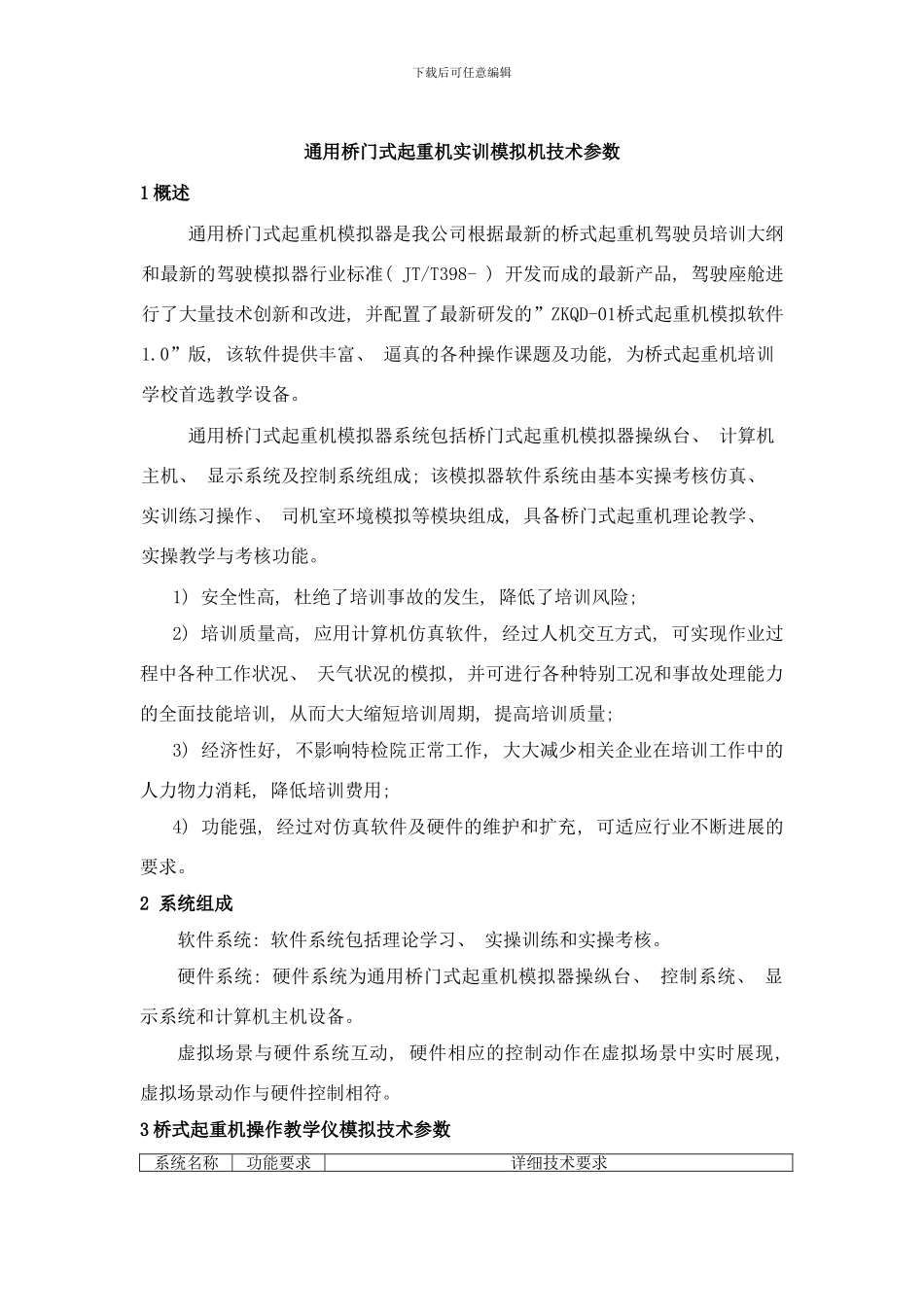

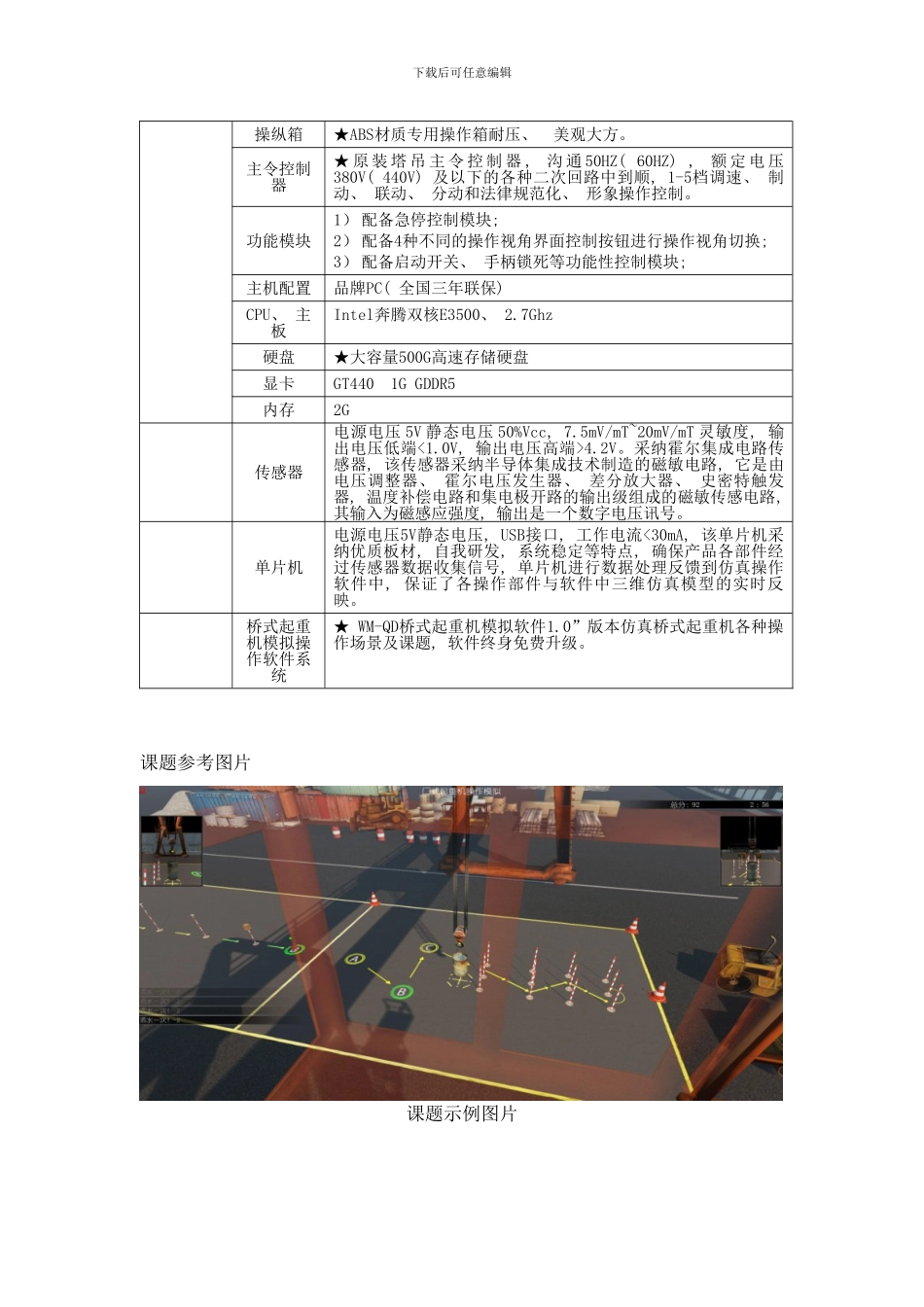

下载后可任意编辑通用桥门式起重机实训模拟机技术参数1 概述通用桥门式起重机模拟器是我公司根据最新的桥式起重机驾驶员培训大纲和最新的驾驶模拟器行业标准( JT/T398- ) 开发而成的最新产品, 驾驶座舱进行了大量技术创新和改进, 并配置了最新研发的”ZKQD-01桥式起重机模拟软件1.0”版, 该软件提供丰富、 逼真的各种操作课题及功能, 为桥式起重机培训学校首选教学设备。通用桥门式起重机模拟器系统包括桥门式起重机模拟器操纵台、 计算机主机、 显示系统及控制系统组成; 该模拟器软件系统由基本实操考核仿真、 实训练习操作、 司机室环境模拟等模块组成, 具备桥门式起重机理论教学、 实操教学与考核功能。1) 安全性高, 杜绝了培训事故的发生, 降低了培训风险; 2) 培训质量高, 应用计算机仿真软件, 经过人机交互方式, 可实现作业过程中各种工作状况、 天气状况的模拟, 并可进行各种特别工况和事故处理能力的全面技能培训, 从而大大缩短培训周期, 提高培训质量; 3) 经济性好, 不影响特检院正常工作, 大大减少相关企业在培训工作中的人力物力消耗, 降低培训费用; 4) 功能强, 经过对仿真软件及硬件的维护和扩充, 可适应行业不断进展的要求。2 系统组成软件系统: 软件系统包括理论学习、 实操训练和实操考核。硬件系统: 硬件系统为通用桥门式起重机模拟器操纵台、 控制系统、 显示系统和计算机主机设备。虚拟场景与硬件系统互动, 硬件相应的控制动作在虚拟场景中实时展现, 虚拟场景动作与硬件控制相符。3 桥式起重机操作教学仪模拟技术参数系统名称功能要求详细技术要求下载后可任意编辑软件系统理论学习教学系统中具有文字教学、 视频教学, 机械构造。训练模式★训练 I( 定点投放) : 规则: 起吊水桶, 根据箭头所指示的方向依次放入各个目标点。扣分标准: 压内圈-2, 压中圈-4, 压外圈-6, 洒水一次-2, 水桶高度超出 2m 一次-2, 水桶翻倒-10。重 物 参 数 : 水 桶 外 径 600mm, 高 1000mm, 水 面 距 离 桶 口100mm。重 0.25 吨。★训练Ⅱ( 过障碍) : 规则: 从 A 点起吊圆钢, 根据箭头所指示的方向, 依次经过各个框架, 并击落木块, 最终到达 B 点。标杆 mm。木块支架 1500mm, 1800mm, mm。扣分标准: 碰到框架-3, 碰到标杆-3, 碰倒标杆-4, 圆钢高度超出2.5 米-2, 圆钢翻倒-10。重物参数: 圆钢 外径 300mm, 高 200mm, 吊钩距离圆钢顶面500mm...
