桩基处理方案样本

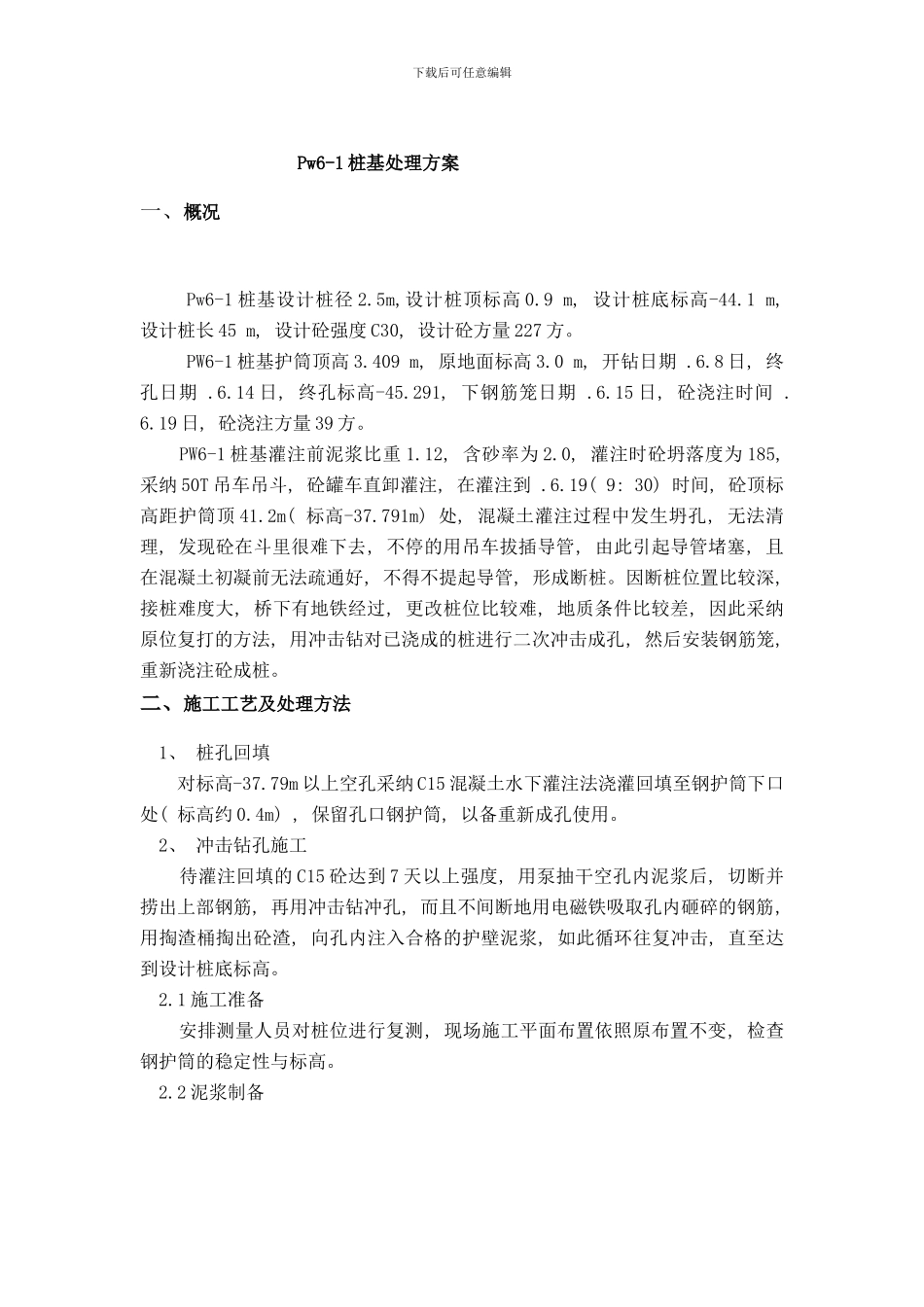

下载后可任意编辑Pw6-1 桩基处理方案一、概况Pw6-1 桩基设计桩径 2.5m,设计桩顶标高 0.9 m, 设计桩底标高-44.1 m, 设计桩长 45 m, 设计砼强度 C30, 设计砼方量 227 方。PW6-1 桩基护筒顶高 3.409 m, 原地面标高 3.0 m, 开钻日期 .6.8 日, 终孔日期 .6.14 日, 终孔标高-45.291, 下钢筋笼日期 .6.15 日, 砼浇注时间 .6.19 日, 砼浇注方量 39 方。 PW6-1 桩基灌注前泥浆比重 1.12, 含砂率为 2.0, 灌注时砼坍落度为 185, 采纳 50T 吊车吊斗, 砼罐车直卸灌注, 在灌注到 .6.19( 9: 30) 时间, 砼顶标高距护筒顶 41.2m( 标高-37.791m) 处, 混凝土灌注过程中发生坍孔, 无法清理, 发现砼在斗里很难下去, 不停的用吊车拔插导管, 由此引起导管堵塞, 且在混凝土初凝前无法疏通好, 不得不提起导管, 形成断桩。因断桩位置比较深, 接桩难度大, 桥下有地铁经过, 更改桩位比较难, 地质条件比较差, 因此采纳原位复打的方法, 用冲击钻对已浇成的桩进行二次冲击成孔, 然后安装钢筋笼, 重新浇注砼成桩。二、施工工艺及处理方法 1、 桩孔回填 对标高-37.79m 以上空孔采纳 C15 混凝土水下灌注法浇灌回填至钢护筒下口处( 标高约 0.4m) , 保留孔口钢护筒, 以备重新成孔使用。 2、 冲击钻孔施工 待灌注回填的 C15 砼达到 7 天以上强度, 用泵抽干空孔内泥浆后, 切断并捞出上部钢筋, 再用冲击钻冲孔, 而且不间断地用电磁铁吸取孔内砸碎的钢筋, 用掏渣桶掏出砼渣, 向孔内注入合格的护壁泥浆, 如此循环往复冲击, 直至达到设计桩底标高。 2.1 施工准备 安排测量人员对桩位进行复测, 现场施工平面布置依照原布置不变, 检查钢护筒的稳定性与标高。 2.2 泥浆制备下载后可任意编辑 采纳膨润土进行孔外造浆, 以提高泥浆性能指标并降低护壁产生的泥皮厚度, 并在钻进过程中定期检测泥浆各项指标和地层变化, 及时调整泥浆, 保证泥浆的各项指标符合法律规范和施工要求。 2.3 钻机就位 钻机就位前, 应对钻孔各项准备工作进行检查。钻机就位用方木垫平,将钻头中心线对准桩孔中心,其开孔位置必须准确, 误差应控制在 2cm 以内,并用水平尺调平钻机底架, 使钻机处于水平状态。钻机安装就位后, 底座应平稳, 不得产生位移或沉陷。钻进过程中应常常观察、 注意钻机稳固情况, 发现位移应及时调整, 并报测量部门及时检测。 2.4 钻进钻机安装牢固后调整钻机钻锤中心、 ...
