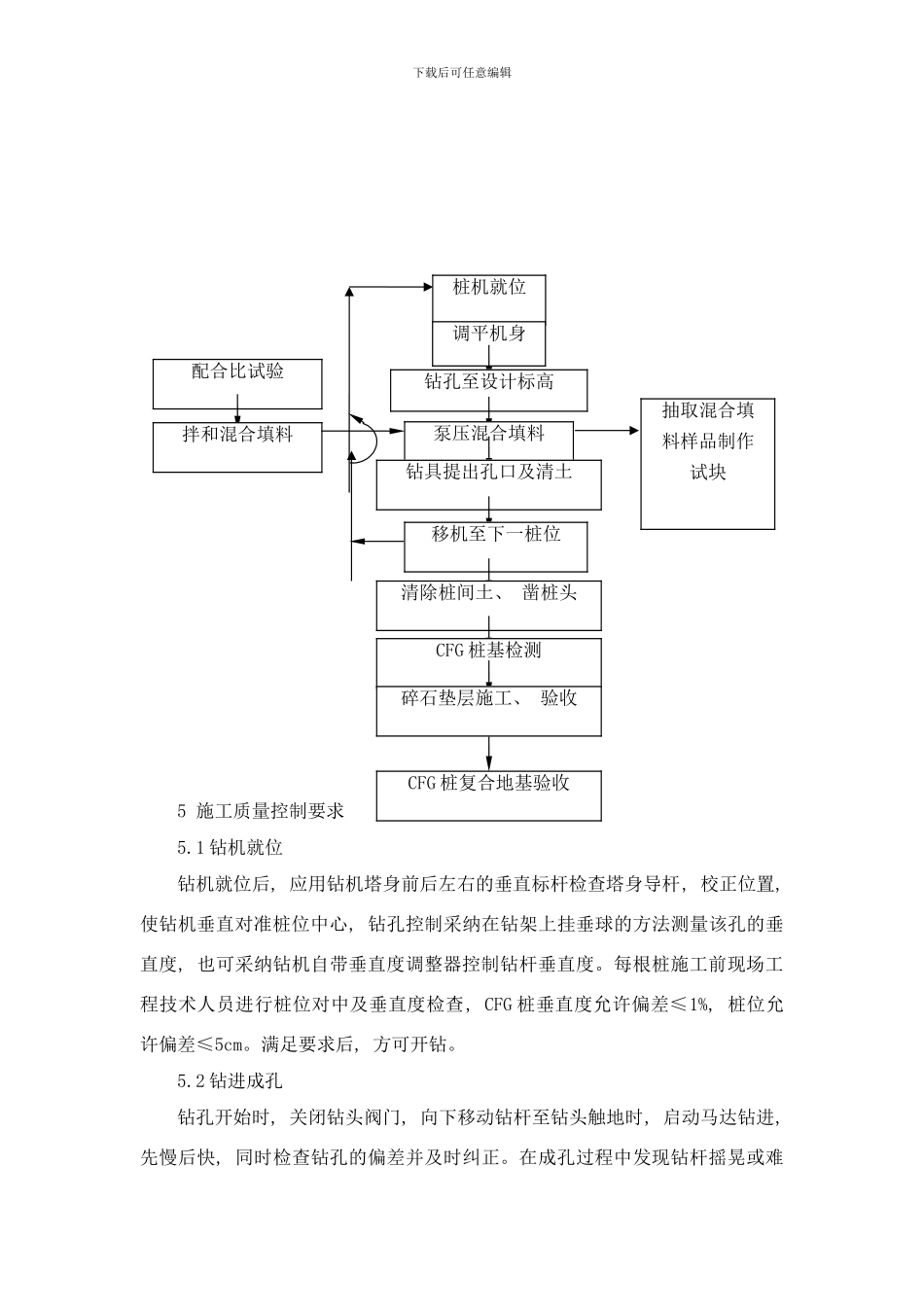

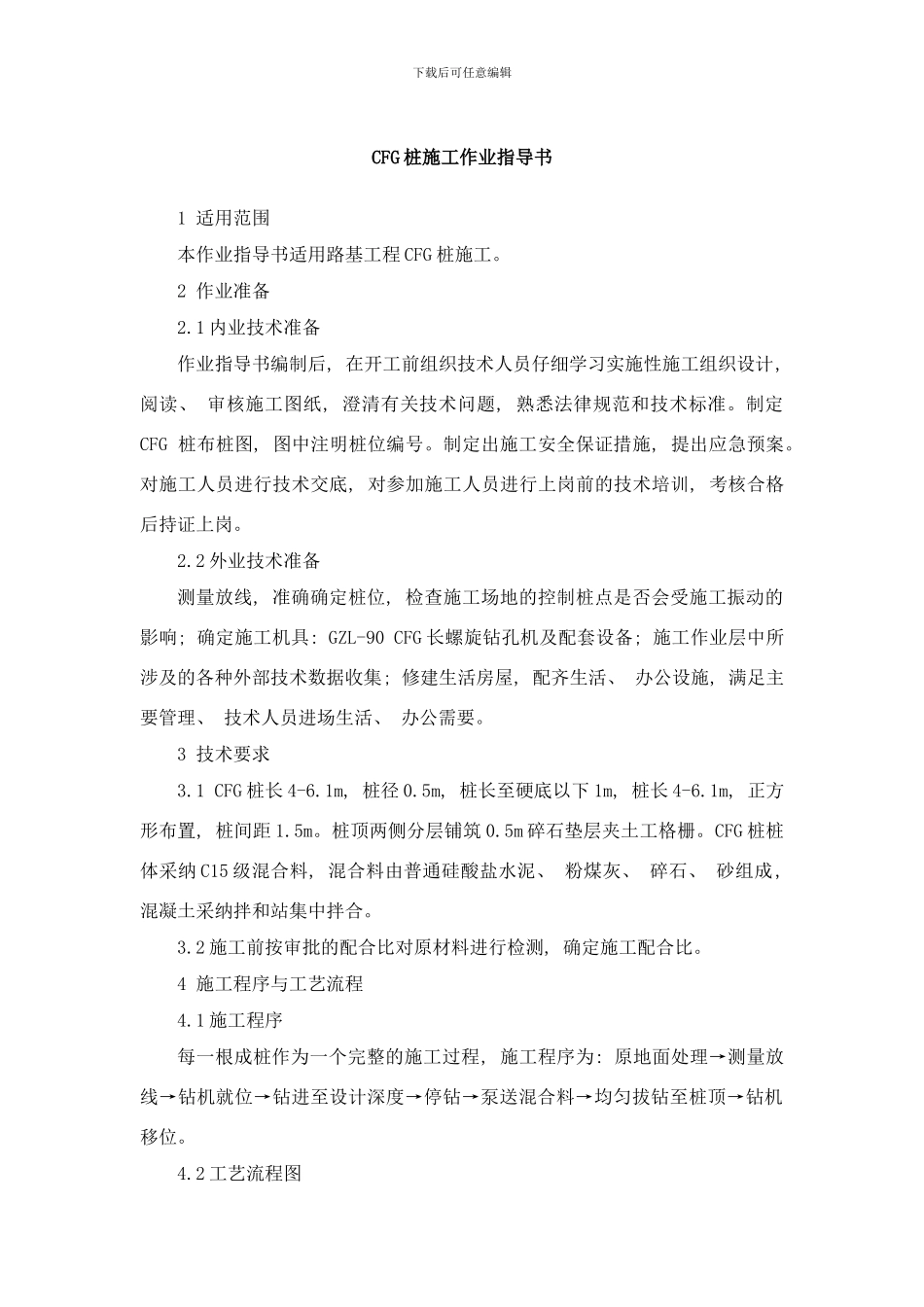

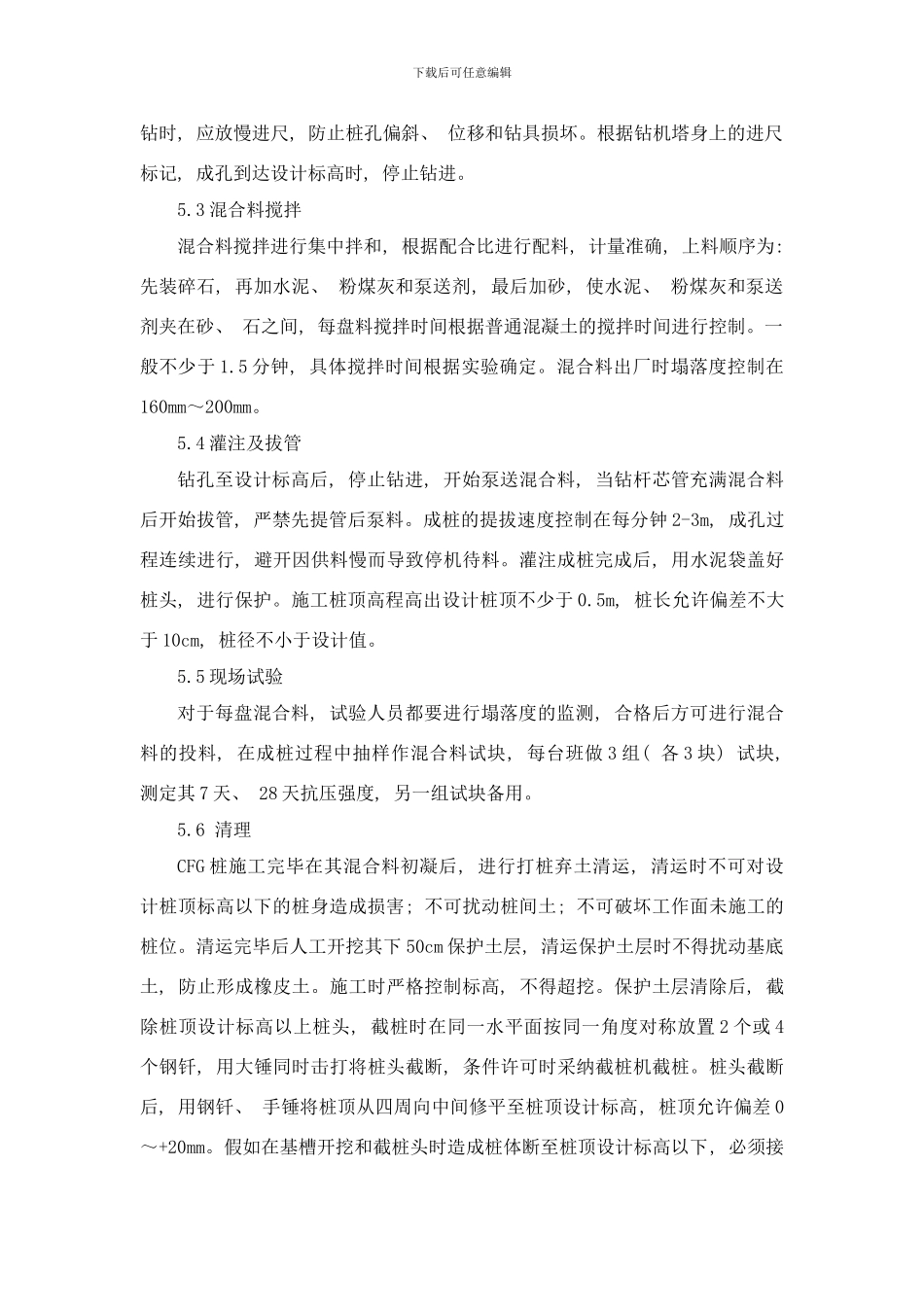

下载后可任意编辑CFG 桩施工作业指导书1 适用范围本作业指导书适用路基工程 CFG 桩施工。2 作业准备2.1 内业技术准备作业指导书编制后, 在开工前组织技术人员仔细学习实施性施工组织设计, 阅读、 审核施工图纸, 澄清有关技术问题, 熟悉法律规范和技术标准。制定CFG 桩布桩图, 图中注明桩位编号。制定出施工安全保证措施, 提出应急预案。对施工人员进行技术交底, 对参加施工人员进行上岗前的技术培训, 考核合格后持证上岗。2.2 外业技术准备测量放线, 准确确定桩位, 检查施工场地的控制桩点是否会受施工振动的影响; 确定施工机具: GZL-90 CFG 长螺旋钻孔机及配套设备; 施工作业层中所涉及的各种外部技术数据收集; 修建生活房屋, 配齐生活、 办公设施, 满足主要管理、 技术人员进场生活、 办公需要。3 技术要求3.1 CFG 桩长 4-6.1m, 桩径 0.5m, 桩长至硬底以下 1m, 桩长 4-6.1m, 正方形布置, 桩间距 1.5m。桩顶两侧分层铺筑 0.5m 碎石垫层夹土工格栅。CFG 桩桩体采纳 C15 级混合料, 混合料由普通硅酸盐水泥、 粉煤灰、 碎石、 砂组成, 混凝土采纳拌和站集中拌合。3.2 施工前按审批的配合比对原材料进行检测, 确定施工配合比。4 施工程序与工艺流程4.1 施工程序每一根成桩作为一个完整的施工过程, 施工程序为: 原地面处理→测量放线→钻机就位→钻进至设计深度→停钻→泵送混合料→均匀拔钻至桩顶→钻机移位。4.2 工艺流程图下载后可任意编辑5 施工质量控制要求5.1 钻机就位钻机就位后, 应用钻机塔身前后左右的垂直标杆检查塔身导杆, 校正位置, 使钻机垂直对准桩位中心, 钻孔控制采纳在钻架上挂垂球的方法测量该孔的垂直度, 也可采纳钻机自带垂直度调整器控制钻杆垂直度。每根桩施工前现场工程技术人员进行桩位对中及垂直度检查, CFG 桩垂直度允许偏差≤1%, 桩位允许偏差≤5cm。满足要求后, 方可开钻。5.2 钻进成孔钻孔开始时, 关闭钻头阀门, 向下移动钻杆至钻头触地时, 启动马达钻进, 先慢后快, 同时检查钻孔的偏差并及时纠正。在成孔过程中发现钻杆摇晃或难桩机就位调平机身配合比试验钻孔至设计标高抽取混合填料样品制作试块泵压混合填料拌和混合填料钻具提出孔口及清土移机至下一桩位清除桩间土、 凿桩头CFG 桩基检测CFG 桩复合地基验收碎石垫层施工、 验收下载后可任意编辑钻时, 应放慢进尺, 防止桩孔偏斜、 位移和钻具损坏。根据钻机塔身上的进尺标记, ...
