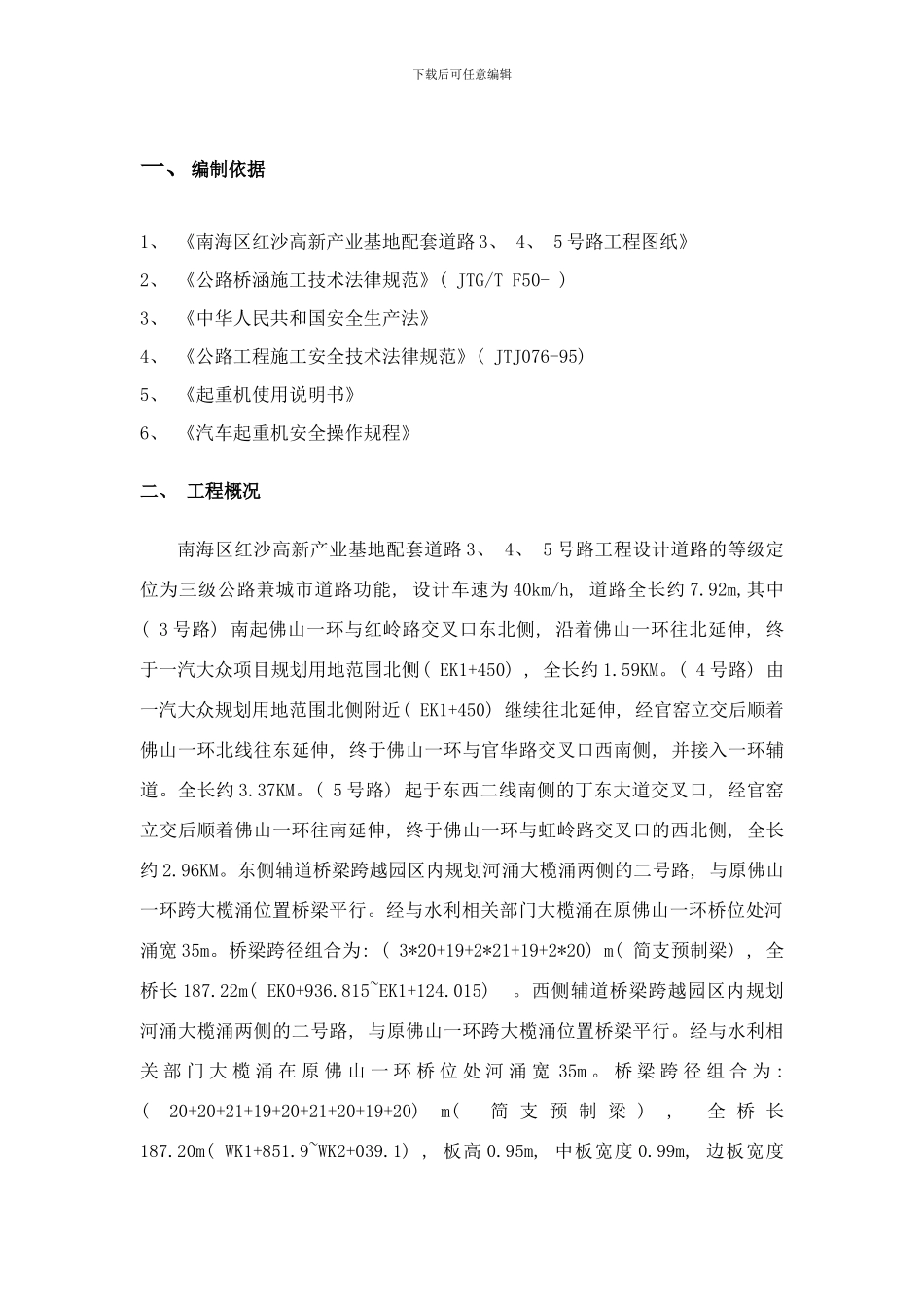

下载后可任意编辑一、编制依据1、 《南海区红沙高新产业基地配套道路 3、 4、 5 号路工程图纸》2、 《公路桥涵施工技术法律规范》( JTG/T F50- ) 3、 《中华人民共和国安全生产法》4、 《公路工程施工安全技术法律规范》( JTJ076-95) 5、 《起重机使用说明书》6、 《汽车起重机安全操作规程》二、 工程概况南海区红沙高新产业基地配套道路 3、 4、 5 号路工程设计道路的等级定位为三级公路兼城市道路功能, 设计车速为 40km/h, 道路全长约 7.92m,其中( 3 号路) 南起佛山一环与红岭路交叉口东北侧, 沿着佛山一环往北延伸, 终于一汽大众项目规划用地范围北侧( EK1+450) , 全长约 1.59KM。( 4 号路) 由一汽大众规划用地范围北侧附近( EK1+450) 继续往北延伸, 经官窑立交后顺着佛山一环北线往东延伸, 终于佛山一环与官华路交叉口西南侧, 并接入一环辅道。全长约 3.37KM。( 5 号路) 起于东西二线南侧的丁东大道交叉口, 经官窑立交后顺着佛山一环往南延伸, 终于佛山一环与虹岭路交叉口的西北侧, 全长约 2.96KM。东侧辅道桥梁跨越园区内规划河涌大榄涌两侧的二号路, 与原佛山一环跨大榄涌位置桥梁平行。经与水利相关部门大榄涌在原佛山一环桥位处河涌宽 35m。桥梁跨径组合为: ( 3*20+19+2*21+19+2*20) m( 简支预制梁) , 全桥长 187.22m( EK0+936.815~EK1+124.015) 。西侧辅道桥梁跨越园区内规划河涌大榄涌两侧的二号路, 与原佛山一环跨大榄涌位置桥梁平行。经与水利相关 部 门 大 榄 涌 在 原 佛 山 一 环 桥 位 处 河 涌 宽 35m 。 桥 梁 跨 径 组 合 为 : ( 20+20+21+19+20+21+20+19+20) m( 简 支 预 制 梁 ) , 全 桥 长187.20m( WK1+851.9~WK2+039.1) , 板高 0.95m, 中板宽度 0.99m, 边板宽度下载后可任意编辑0.995m, 另设 0.475m 挑臂 。三、 进度计划及机械、 人员安排1、 根据计划, 3 号路梁板吊装计划于 4 月 10 日开工, 5 月 16 日完成。2、 操作人员安排序号岗位人数职责1总指挥1全面指挥吊装作业工作, 协调各工种, 解决突发事件及疑难问题2副指挥4协助总指挥进行工作, 配合指挥吊车工作3作业协调1协助总、 副指挥落实各种措施4绑扎组8梁体的绑扎及松绑5起重工4负责指挥手势, 使梁正确移动6安全监督员2检查绑扎质量7测量对线2负责吊梁的对线工作8司机组10负责吊机和运梁车的安全驾驶3、 所需机械器具材料...
