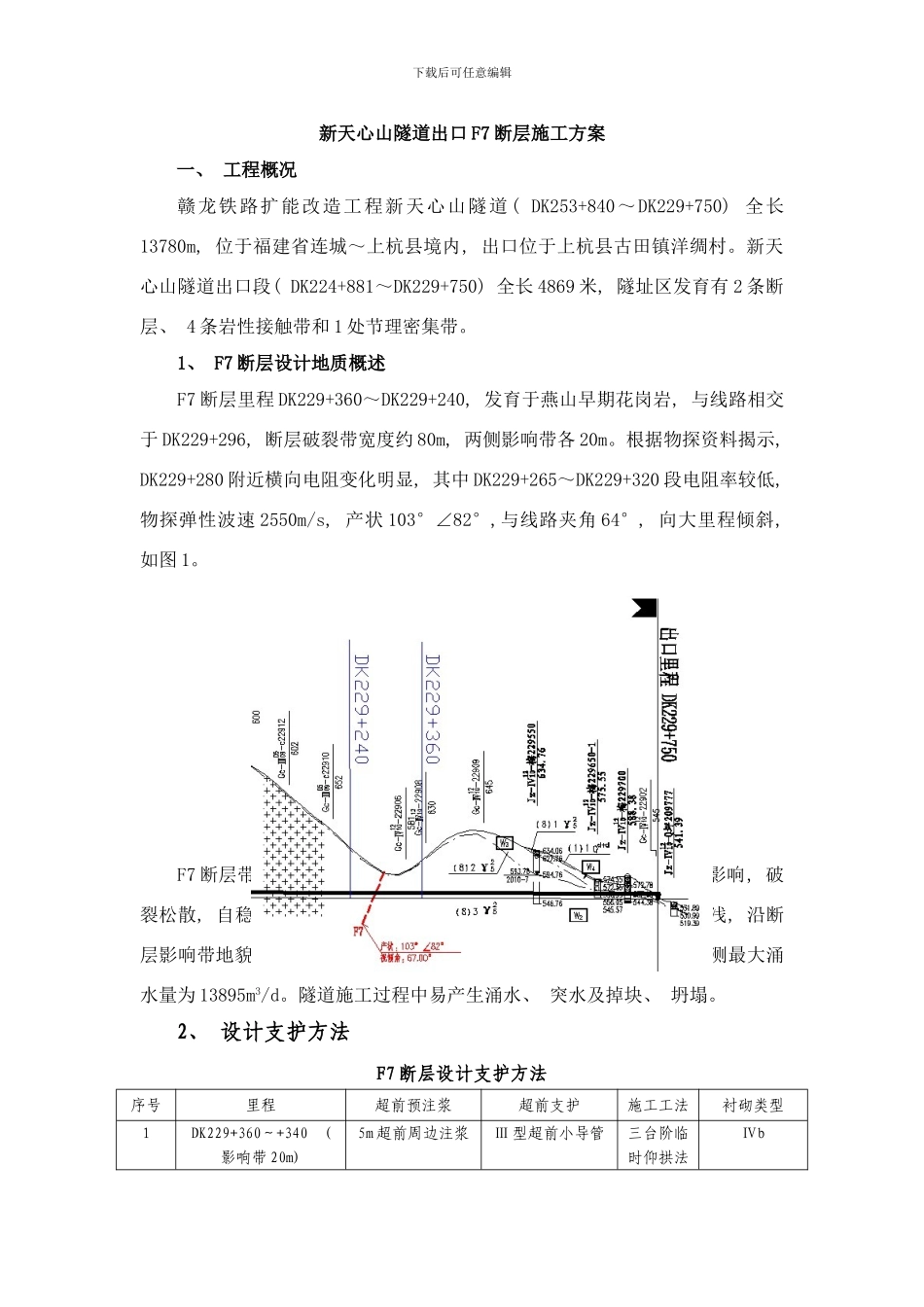

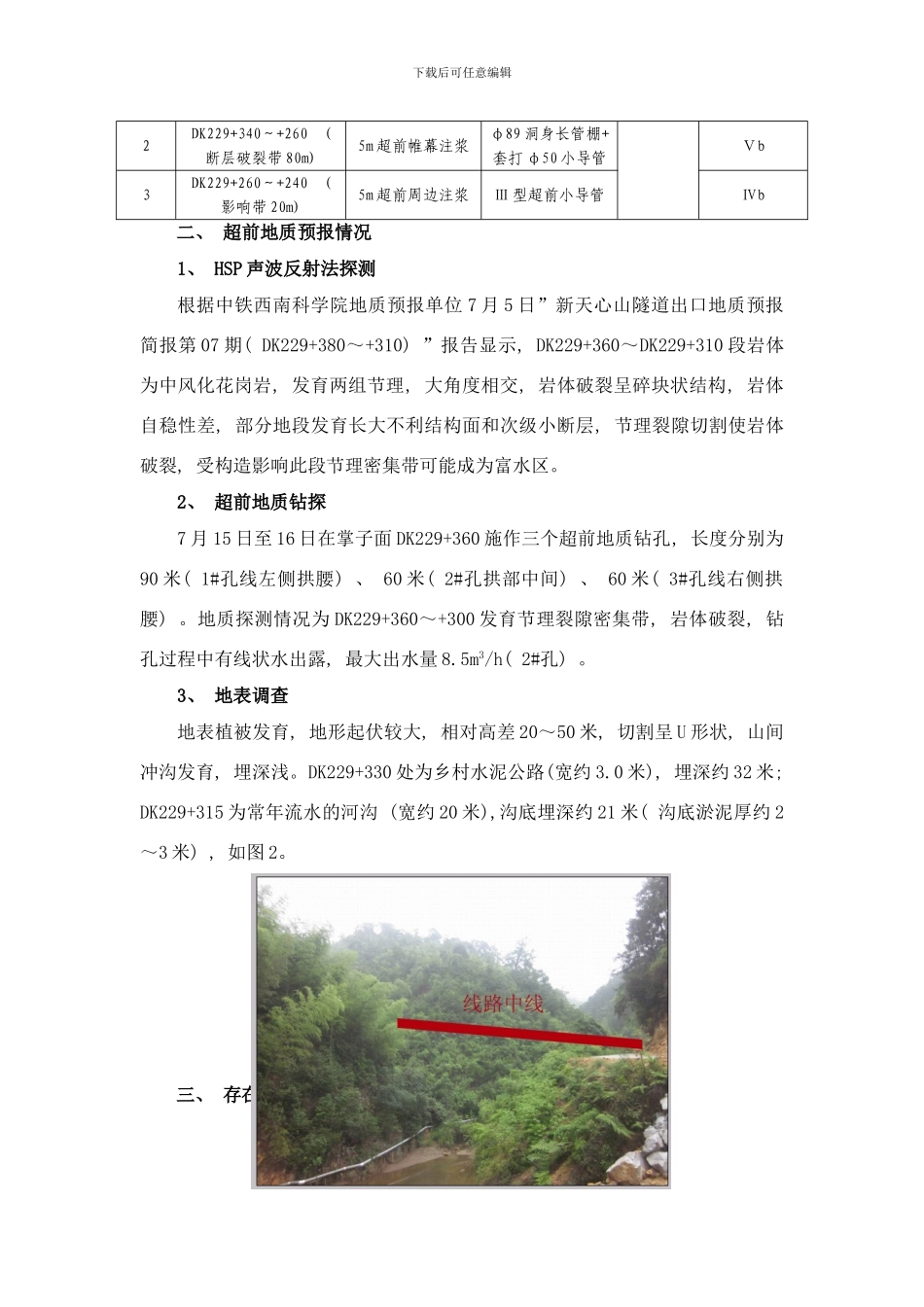

下载后可任意编辑新天心山隧道出口 F7 断层施工方案一、 工程概况赣龙铁路扩能改造工程新天心山隧道 ( DK253+840～DK229+750) 全长13780m, 位于福建省连城～上杭县境内, 出口位于上杭县古田镇洋绸村。新天心山隧道出口段( DK224+881～DK229+750) 全长 4869 米, 隧址区发育有 2 条断层、 4 条岩性接触带和 1 处节理密集带。1、 F7 断层设计地质概述F7 断层里程 DK229+360～DK229+240, 发育于燕山早期花岗岩, 与线路相交于 DK229+296, 断层破裂带宽度约 80m, 两侧影响带各 20m。根据物探资料揭示, DK229+280 附近横向电阻变化明显, 其中 DK229+265～DK229+320 段电阻率较低, 物探弹性波速 2550m/s, 产状 103°∠82°,与线路夹角 64°, 向大里程倾斜, 如图 1。图 1 F7 断层位置F7 断层带内挤压破裂, 挤压擦痕, 破裂带及其影响带围岩受构造影响, 破裂松散, 自稳能力差, 对隧道洞身稳定性有较大影响。且此处埋深较浅, 沿断层影响带地貌上形成深切的冲沟, 地表汇水面积大, 属强富水区, 预测最大涌水量为 13895m3/d。隧道施工过程中易产生涌水、 突水及掉块、 坍塌。2、 设计支护方法F7 断层设计支护方法序号里程超前预注浆超前支护施工工法衬砌类型1DK229+360～+340 ( 影响带 20m) 5m 超前周边注浆Ⅲ 型超前小导管三台阶临时仰拱法Ⅳb下载后可任意编辑2DK229+340～+260 ( 断层破裂带 80m) 5m 超前帷幕注浆φ89 洞身长管棚+套打 φ50 小导管Ⅴb3DK229+260～+240 ( 影响带 20m) 5m 超前周边注浆Ⅲ 型超前小导管Ⅳb二、 超前地质预报情况1、 HSP 声波反射法探测根据中铁西南科学院地质预报单位 7 月 5 日”新天心山隧道出口地质预报简报第 07 期( DK229+380～+310) ”报告显示, DK229+360～DK229+310 段岩体为中风化花岗岩, 发育两组节理, 大角度相交, 岩体破裂呈碎块状结构, 岩体自稳性差, 部分地段发育长大不利结构面和次级小断层, 节理裂隙切割使岩体破裂, 受构造影响此段节理密集带可能成为富水区。2、 超前地质钻探7 月 15 日至 16 日在掌子面 DK229+360 施作三个超前地质钻孔, 长度分别为90 米( 1#孔线左侧拱腰) 、 60 米( 2#孔拱部中间) 、 60 米( 3#孔线右侧拱腰) 。地质探测情况为 DK229+360～+300 发育节理裂隙密集带, 岩体破裂, 钻孔过程中有线状水出露, 最大出水量 8.5m3/h( 2#孔) 。3、 地表调查地表植被...
