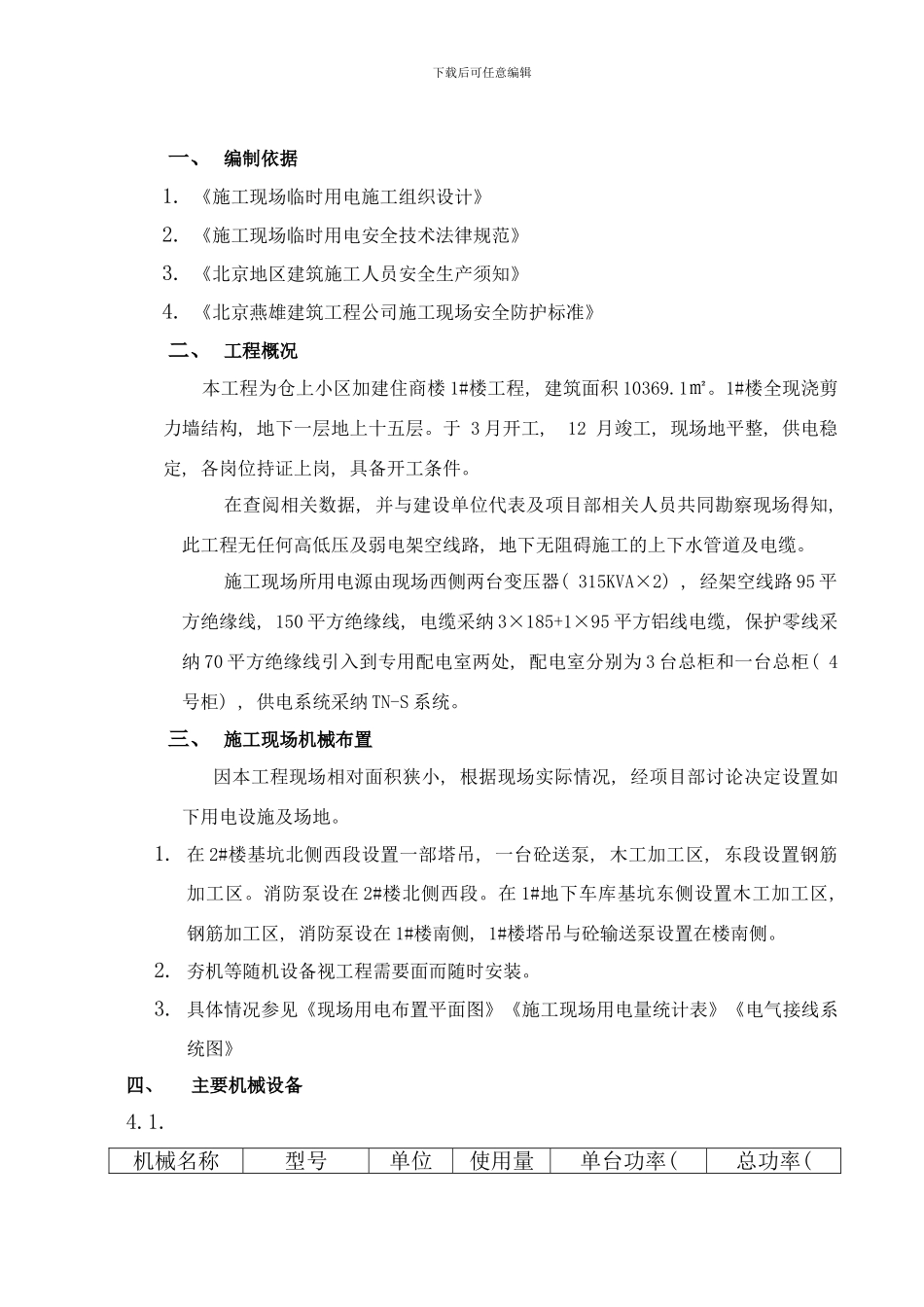

下载后可任意编辑一、 编制依据1. 《施工现场临时用电施工组织设计》2. 《施工现场临时用电安全技术法律规范》3. 《北京地区建筑施工人员安全生产须知》4. 《北京燕雄建筑工程公司施工现场安全防护标准》二、 工程概况 本工程为仓上小区加建住商楼 1#楼工程, 建筑面积 10369.1㎡。1#楼全现浇剪力墙结构, 地下一层地上十五层。于 3 月开工, 12 月竣工, 现场地平整, 供电稳定, 各岗位持证上岗, 具备开工条件。在查阅相关数据, 并与建设单位代表及项目部相关人员共同勘察现场得知, 此工程无任何高低压及弱电架空线路, 地下无阻碍施工的上下水管道及电缆。施工现场所用电源由现场西侧两台变压器( 315KVA×2) , 经架空线路 95 平方绝缘线, 150 平方绝缘线, 电缆采纳 3×185+1×95 平方铝线电缆, 保护零线采纳 70 平方绝缘线引入到专用配电室两处, 配电室分别为 3 台总柜和一台总柜( 4号柜) , 供电系统采纳 TN-S 系统。三、 施工现场机械布置因本工程现场相对面积狭小, 根据现场实际情况, 经项目部讨论决定设置如下用电设施及场地。1. 在 2#楼基坑北侧西段设置一部塔吊, 一台砼送泵, 木工加工区, 东段设置钢筋加工区。消防泵设在 2#楼北侧西段。在 1#地下车库基坑东侧设置木工加工区, 钢筋加工区, 消防泵设在 1#楼南侧, 1#楼塔吊与砼输送泵设置在楼南侧。2. 夯机等随机设备视工程需要面而随时安装。3. 具体情况参见《现场用电布置平面图》《施工现场用电量统计表》《电气接线系统图》四、 主要机械设备4.1.机械名称型号单位使用量单台功率( 总功率( 下载后可任意编辑KW) KW) 塔式起重机QTZ63-5013台360180砼输送泵HBT60台375225直筋机台29.519钢筋切断机台4312钢筋弯曲机台4312套丝机台4416电锯台4416电焊机BX3-300台323.470.24.2 现场总用电量 P=1.05[K1∑P1+K2∑P2] K1=0.5 K2=0.6 COSΨ=0.75电动机额定功率 P1( KW) PL=180+225+19+12+12+16+16=480KW根据计算结果选择 2 台变压器( 315A) 供电4.3 主要机械的负荷计算 4.3.1 塔吊 .KX=0.4 tan∮=1.02 JC=40% P1=PeKx=101×0.4=40.5KW Q1=P1tan∮=40.5×1.02=41.3KVA4.3.2 搅拌机 Kx=0.4 tan∮=1.02 P2=2×0.4×12.5=10KW Q2=10×1.02=10.2KVA4.3.3 电焊机 Kx=0.3 tan∮ JC=65% P3=Pe×Kx=133.3×0.3=40KW Q3=P3×tan∮=40×1.98=79.2KVA4.3.4 振捣器 Kx=0.3 tan∮=1.02 P4=PeKx=0.3×17=5.1KW Q4=...
