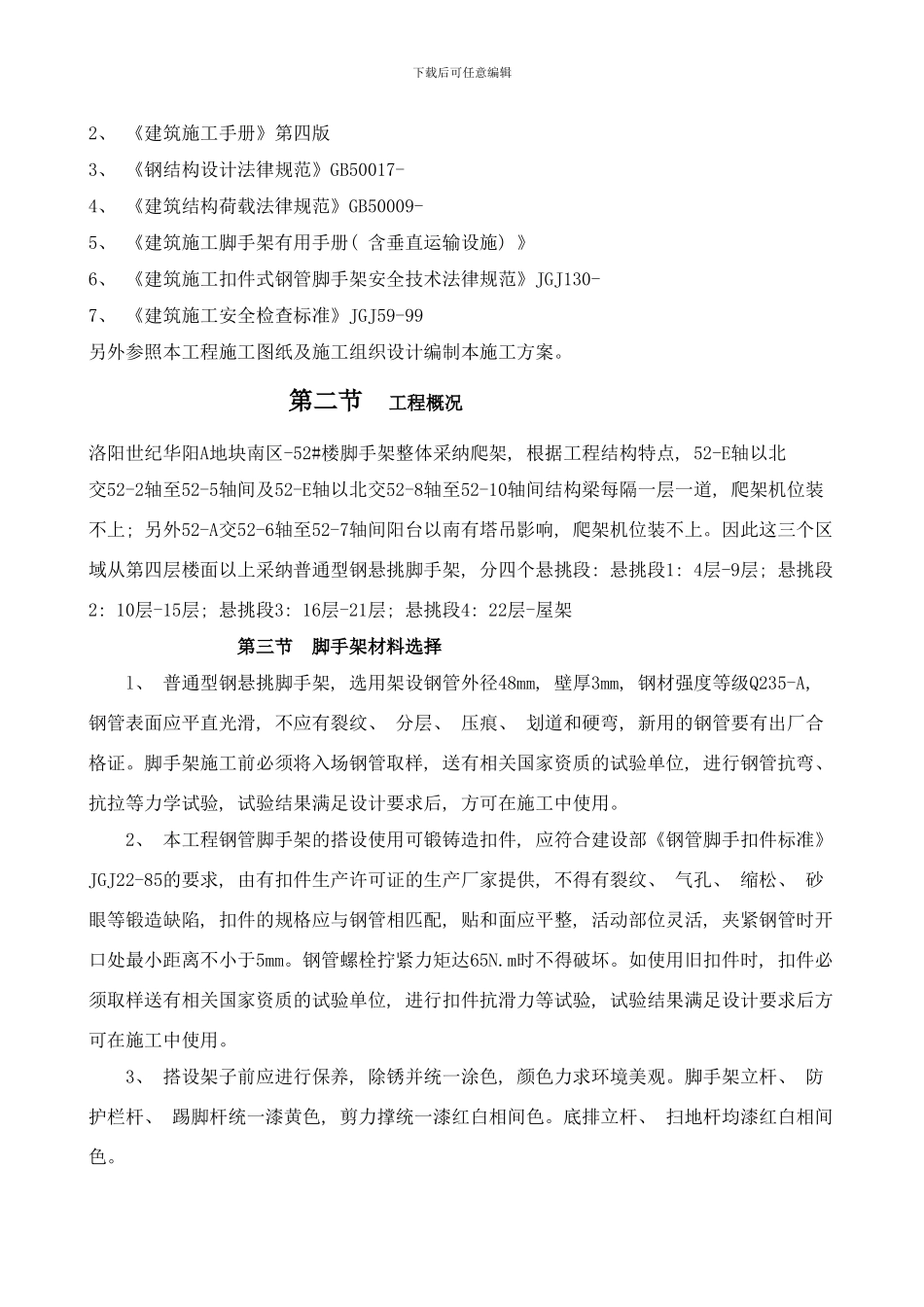

洛阳世纪华阳 A 地块南区-52#楼局部悬挑脚手架施工方案编 制: 校 审: 批 准: 单 位: 江苏中厦集团有限公司 编制日期: 月 日 52#楼局部悬挑脚手架施工方案 第一节 编制依据1、 《建筑施工计算手册》下载后可任意编辑2、 《建筑施工手册》第四版3、 《钢结构设计法律规范》GB50017- 4、 《建筑结构荷载法律规范》GB50009- 5、 《建筑施工脚手架有用手册( 含垂直运输设施) 》6、 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130- 7、 《建筑施工安全检查标准》JGJ59-99另外参照本工程施工图纸及施工组织设计编制本施工方案。第二节工程概况洛阳世纪华阳A地块南区-52#楼脚手架整体采纳爬架, 根据工程结构特点, 52-E轴以北交52-2轴至52-5轴间及52-E轴以北交52-8轴至52-10轴间结构梁每隔一层一道, 爬架机位装不上; 另外52-A交52-6轴至52-7轴间阳台以南有塔吊影响, 爬架机位装不上。因此这三个区域从第四层楼面以上采纳普通型钢悬挑脚手架, 分四个悬挑段: 悬挑段1: 4层-9层; 悬挑段2: 10层-15层; 悬挑段3: 16层-21层; 悬挑段4: 22层-屋架 第三节 脚手架材料选择 l、 普通型钢悬挑脚手架, 选用架设钢管外径48mm, 壁厚3mm, 钢材强度等级Q235-A, 钢管表面应平直光滑, 不应有裂纹、 分层、 压痕、 划道和硬弯, 新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样, 送有相关国家资质的试验单位, 进行钢管抗弯、 抗拉等力学试验, 试验结果满足设计要求后, 方可在施工中使用。 2、 本工程钢管脚手架的搭设使用可锻铸造扣件, 应符合建设部《钢管脚手扣件标准》JGJ22-85的要求, 由有扣件生产许可证的生产厂家提供, 不得有裂纹、 气孔、 缩松、 砂眼等锻造缺陷, 扣件的规格应与钢管相匹配, 贴和面应平整, 活动部位灵活, 夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时, 扣件必须取样送有相关国家资质的试验单位, 进行扣件抗滑力等试验, 试验结果满足设计要求后方可在施工中使用。 3、 搭设架子前应进行保养, 除锈并统一涂色, 颜色力求环境美观。脚手架立杆、 防护栏杆、 踢脚杆统一漆黄色, 剪力撑统一漆红白相间色。底排立杆、 扫地杆均漆红白相间色。下载后可任意编辑 4、 脚手板、 脚手片采纳符合有关要求。 5、 安全网采纳密目式安全网, 网目应满足 目／100cm2, 做耐贯穿试验不穿透, 1.6×1.8m的单张网重量...
