楼悬挑架方案样本

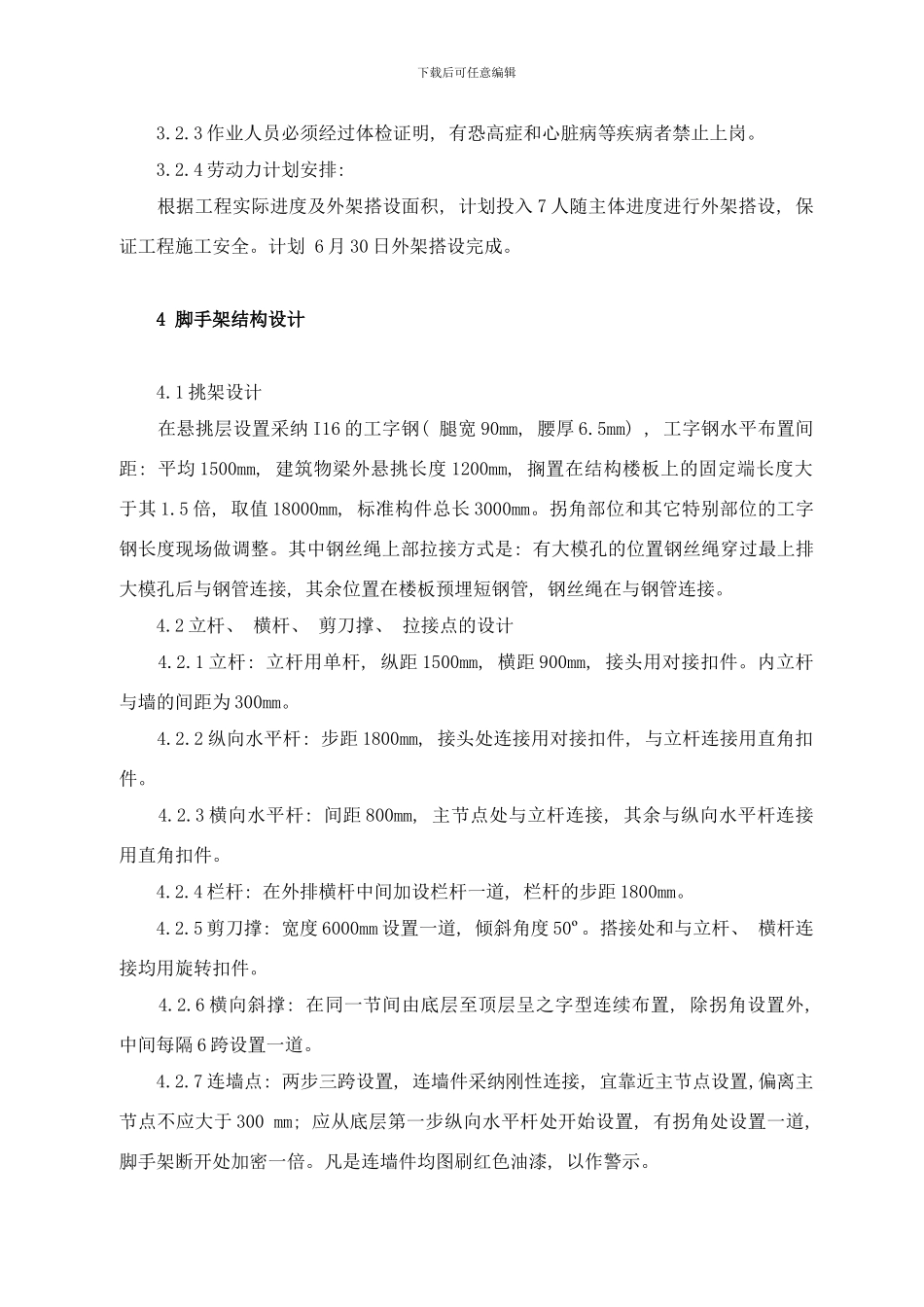

下载后可任意编辑 1 工程概况 中鼎花园二期 13#楼位于郑州市文化路与国基路交叉口西北角, 框支剪力墙结构, 15691.90m2。地下一层,地上 16 层。地下一层为车库, 1-2 层为商铺, 1 层层高 4.5m, 2 层层高 4.6m, 3-16 层为住宅, 层高 2.8m。总高 48.0m。 四层( 11.27m) 、 11 层( 30.87m) 工字钢悬挑, 悬挑高度 19.6m, 不超出《建质【 】87 号文件》, 根据该条文第五条悬挑外架高度不大于 20m 的要求。 为了保证外加体的安全性及对超出的高度减小外架体的承重, 在 4 层、 11 层悬挑工字钢处沿外架工字钢位置满拉钢丝绳卸载。 2 编制依据 2.1《建筑结构荷载法律规范》(GB 50009- ); 2.2《建筑施工扣件式钢管脚手架安全技术法律规范》( JGJ 130－ ) ; 2.3《钢结构设计法律规范》( GB 50017- ) ; 2.4《混凝土结构设计法律规范》( GB 50010- ) ; 2.5《钢管脚手架扣件》( GB 15831- ) ; 2.6《建筑地基基础设计法律规范》(GB 50007- ); 2.7《建筑施工安全检查标准》(JGJ 59- ); 2.8《建筑施工高处作业安全技术法律规范》( JGJ 80－91) ; 2.9《建筑施工计算手册》, 江正荣著, 中国建筑工业出版社; 2.10《建筑施工手册》第四版, 中国建筑工业出版社; 2.11《建筑施工脚手架有用手册( 含垂直运输设施) 》, 中国建筑工业出版社; 2.12 已审批经过的《施工组织设计》; 2.13 13#楼设计文件。 下载后可任意编辑 3 资源准备3.1 材料3.1.1 钢管 采纳外径为 φ48mm, 壁厚 3.5mm 的无缝钢管。材质符合《普通碳素结构钢技术条件》GB700-88 中的 A3 钢的技术条件, 管材符合《直径 5-152mm 电焊钢管》YB242-63中的甲类软钢管。钢管上严禁打孔(法律规范的强制性条文)。 外壁涂桔黄色防锈漆, 有严重锈蚀、 弯曲、 压偏损伤及裂纹者挑出退场。 3.1.2 扣件 要符合钢管脚手架法律规范规定, 材质符合 GB078-67《可锻铸铁分类及技术条件》中的技术条件。使用过的扣件在使用前必须逐一进行质量检查, 有裂缝、 变形的严禁使用, 出现滑丝的螺栓必须更换。脚手架采纳的扣件拧紧扭距要大于 40N﹒m, 在 50N﹒m 为宜, 不许大于 65N﹒m, 用力矩扳手进行试验。 3.1.3 脚手板 采纳宽 250×50mm 的木跳板, 两端使用 12#镀锌铁丝捆紧在横向水平杆上, 端头用小木条订上形成整体。脚手板铺设前要严格检查是否有断裂、 表皮腐朽等, 不符合要求的禁止用于...
