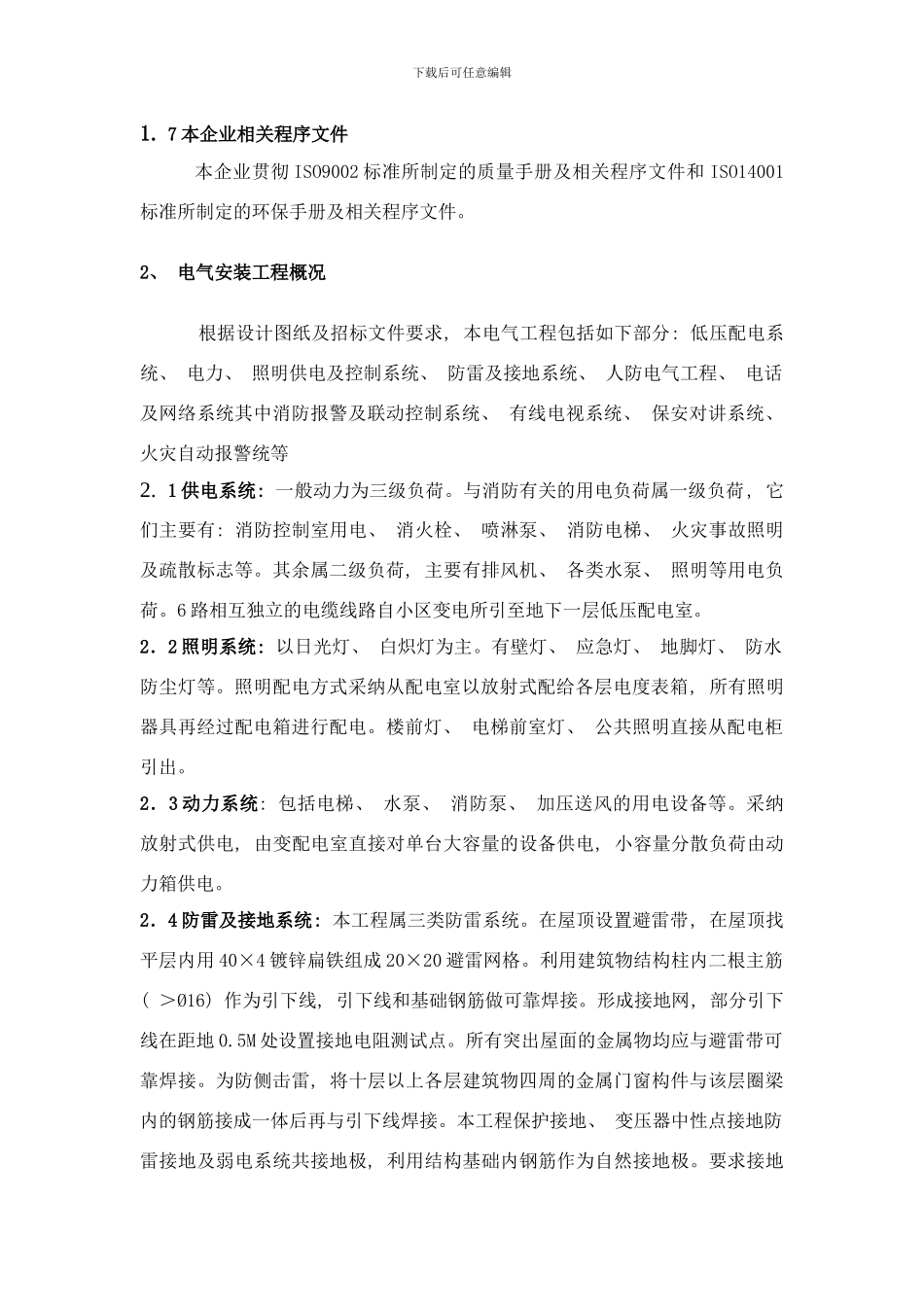

下载后可任意编辑1. 7 本企业相关程序文件本企业贯彻 ISO9002 标准所制定的质量手册及相关程序文件和 ISO14001标准所制定的环保手册及相关程序文件。2、 电气安装工程概况根据设计图纸及招标文件要求, 本电气工程包括如下部分: 低压配电系统、 电力、 照明供电及控制系统、 防雷及接地系统、 人防电气工程、 电话及网络系统其中消防报警及联动控制系统、 有线电视系统、 保安对讲系统、 火灾自动报警统等2. 1 供电系统: 一般动力为三级负荷。与消防有关的用电负荷属一级负荷, 它们主要有: 消防控制室用电、 消火栓、 喷淋泵、 消防电梯、 火灾事故照明及疏散标志等。其余属二级负荷, 主要有排风机、 各类水泵、 照明等用电负荷。6 路相互独立的电缆线路自小区变电所引至地下一层低压配电室。2．2 照明系统: 以日光灯、 白炽灯为主。有壁灯、 应急灯、 地脚灯、 防水防尘灯等。照明配电方式采纳从配电室以放射式配给各层电度表箱, 所有照明器具再经过配电箱进行配电。楼前灯、 电梯前室灯、 公共照明直接从配电柜引出。2．3 动力系统: 包括电梯、 水泵、 消防泵、 加压送风的用电设备等。采纳放射式供电, 由变配电室直接对单台大容量的设备供电, 小容量分散负荷由动力箱供电。2．4 防雷及接地系统: 本工程属三类防雷系统。在屋顶设置避雷带, 在屋顶找平层内用 40×4 镀锌扁铁组成 20×20 避雷网格。利用建筑物结构柱内二根主筋( ＞Ø16) 作为引下线, 引下线和基础钢筋做可靠焊接。形成接地网, 部分引下线在距地 0.5M 处设置接地电阻测试点。所有突出屋面的金属物均应与避雷带可靠焊接。为防侧击雷, 将十层以上各层建筑物四周的金属门窗构件与该层圈梁内的钢筋接成一体后再与引下线焊接。本工程保护接地、 变压器中性点接地防雷接地及弱电系统共接地极, 利用结构基础内钢筋作为自然接地极。要求接地下载后可任意编辑电阻不大于 0.5 欧姆。凡正常不带电而当绝缘受到破坏时, 可能带电的所有电气设备之金属外壳均应可靠接地。本工程采纳等电位联接, 将各专业进出建筑物的金属管线及建筑物内保护干线、 设备进线总管、 建筑物金属构件进行联接, 竖井内设置局部等电位联接端子箱, 作为弱电设备专用接地之用。配电系统的必要位置加装过压保护装置。卫生间、 水泵房及电梯机房需做局部等电位联接, 各楼总配电柜、 安装在屋顶及室外用电设备的配电柜加装浪涌保护器。共用电视天线引...
