楼水平防护棚施工方案样本

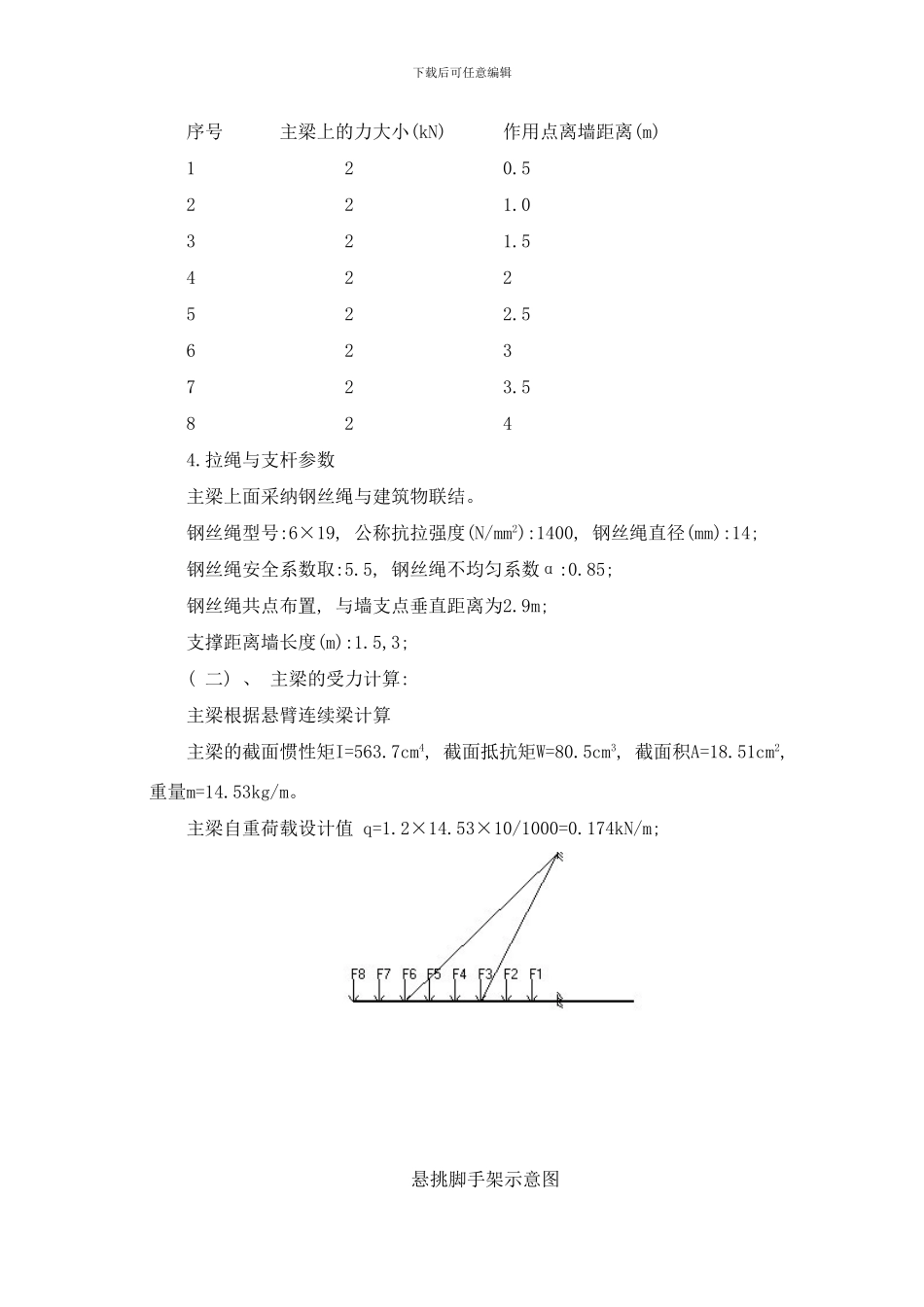

1号楼下载后可任意编辑东原·亲亲里 1#楼水平防护延展棚施工方案一、 工程概况东原·亲亲里工程 1 号楼。地处重庆市南岸经济技术开发区, 丹龙路 18 号地块。本工程共 34F, 建筑面积: 21182.01㎡,1F 为架空层, 建筑屋檐高 98.6米。该工程由重庆腾辉控股管理有限责任公司开发兴建, 重庆林鸥理咨询有限公司负责监理工作; 重庆广厦建筑规划设计有限公司设计, 四川省地质工程勘察院重庆分院勘察, 国都建设( 集团) 有限公司为总包单位负责主体工程的施工。周边情况: 施工现场比较狭窄, 北面为小区售房部展示区, 西面为钢筋加工场, 南面紧靠车库( 施工阶段) , 人流量大, 为保证安全, 在 1 号楼 20F 的位置, 搭设此水平防护延展棚, 延建筑物轮廓往外延展 4 米的水平距离搭设。示意图如下: 二、 编制依据1、 《建筑施工高处作业安全技术法律规范》JGJ80---912、 《钢结构设计法律规范》3、 《建筑施工扣件式钢管脚手架安全技术法律规范》4、 《建筑结构荷载法律规范》5、 《建筑施工安全检查标准》6、 东原·亲亲里 1 号楼《施工图纸》7、 东原·亲亲里 1 号楼施工现场的实际情况三、 材料准备: 下载后可任意编辑1、 水平防护棚主梁材料: [16 的槽钢; 次梁材料: 48x3.5 钢管。2、 地锚环: 采纳 φ20 甲类 3 号沸腾钢制作.3、 钢丝绳: 钢丝绳的取用应按现行的《结构安装工程施工操作规程》YSJ404—89 的规定执行,采纳 6×19 , φ15.5 的钢丝绳。4、 钢丝夹具: 采纳型号 YT—16 的钢丝夹具,每根钢丝用 3 只钢丝夹具。5、 钢管 ( 1) 脚手架钢管采纳现行国家《标准直电焊钢管》( GB/T13793) 或《低压流体输送用焊接钢管》( GB/T3092) 中规定 3 号普通钢管, 其质量符合现行国家标准《碳素结构钢》( GB/T700) 中 Q235-A 级钢的规定。( 2) 钢管 φ48×3.5mm, 不得使用超过法律规范要求的弯曲、 变形的钢管。( 3) 钢管上严禁打孔。6、 扣件( 1) 扣件式钢管脚手架的扣件符合国家标准《钢管脚手架扣件》( GB15831) 的规定。( 2) 脚手架采纳的扣件, 在螺栓拧紧力矩达 65N.ｍ时, 不得发生破坏。7、 脚手板脚手板采纳厚度为 5㎝的竹跳板, 铺装在本延展棚的次梁水平钢管上, 并绑扎牢固, 再在上面平铺九夹板。四、 安全计算( 一) 、 参数信息:1.主梁构造参数主梁与建筑物连接方式:主梁平铺在建筑物楼面上建筑物外悬挑长度m(m):4建筑物内锚固长度t(m...
