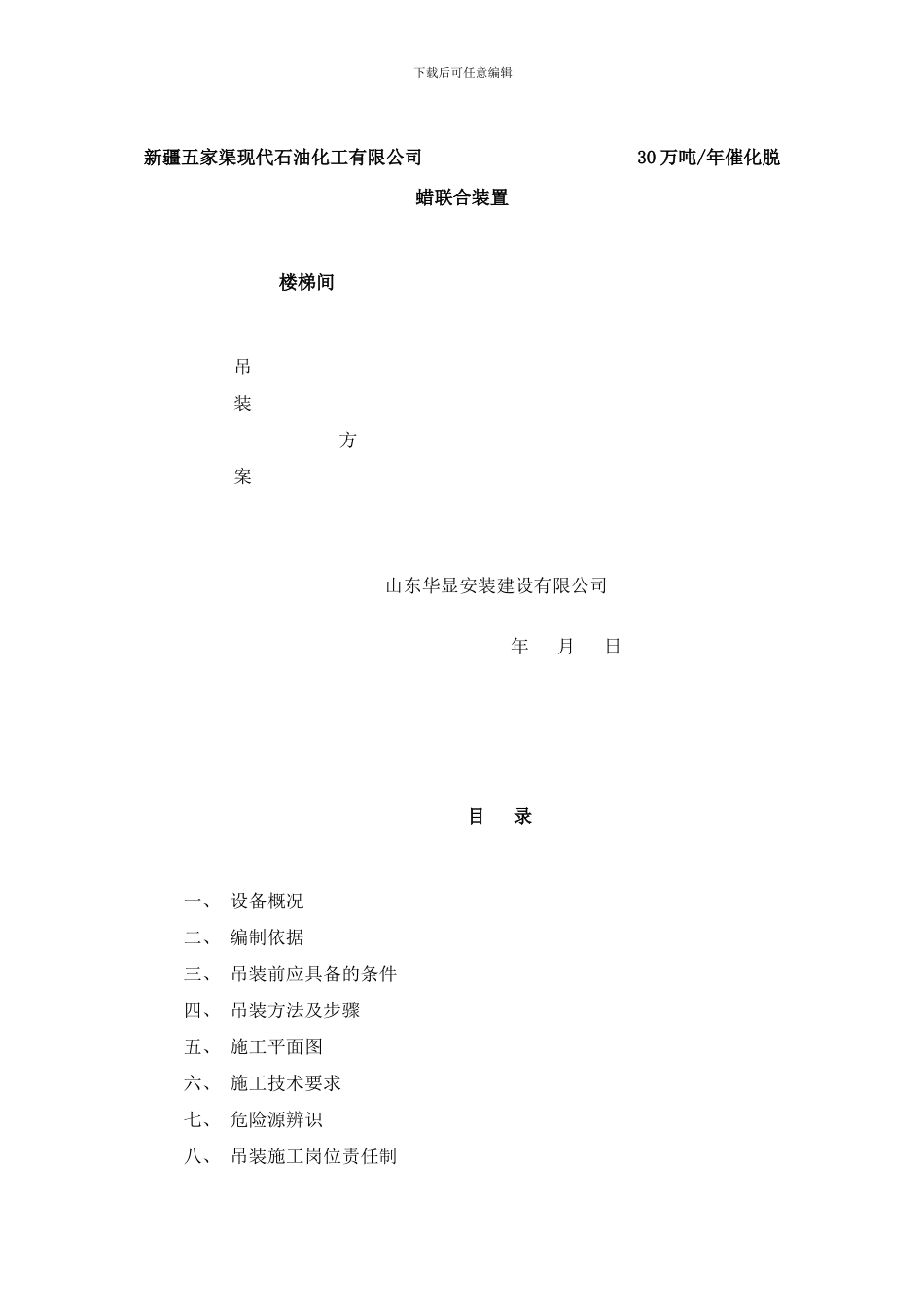

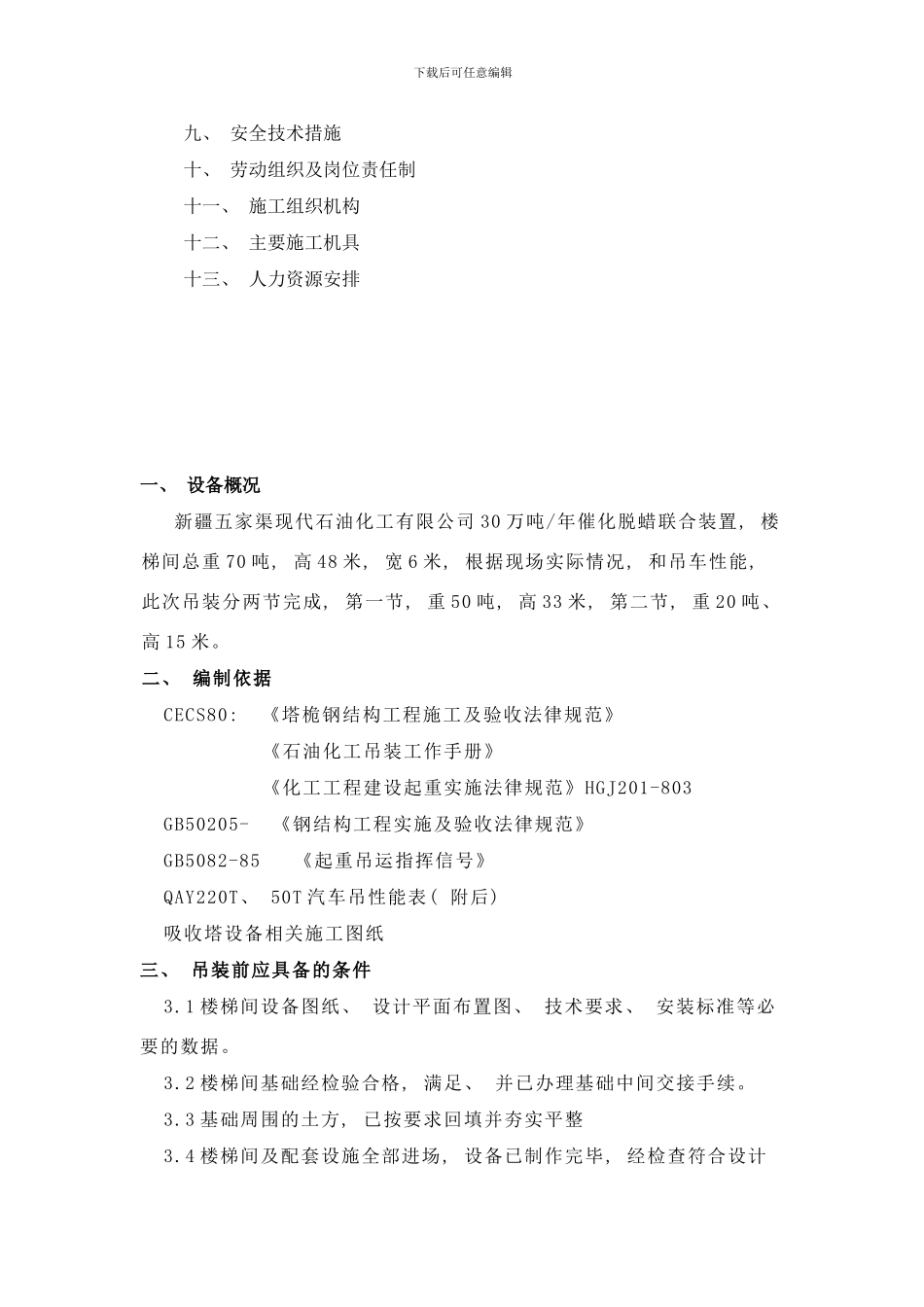

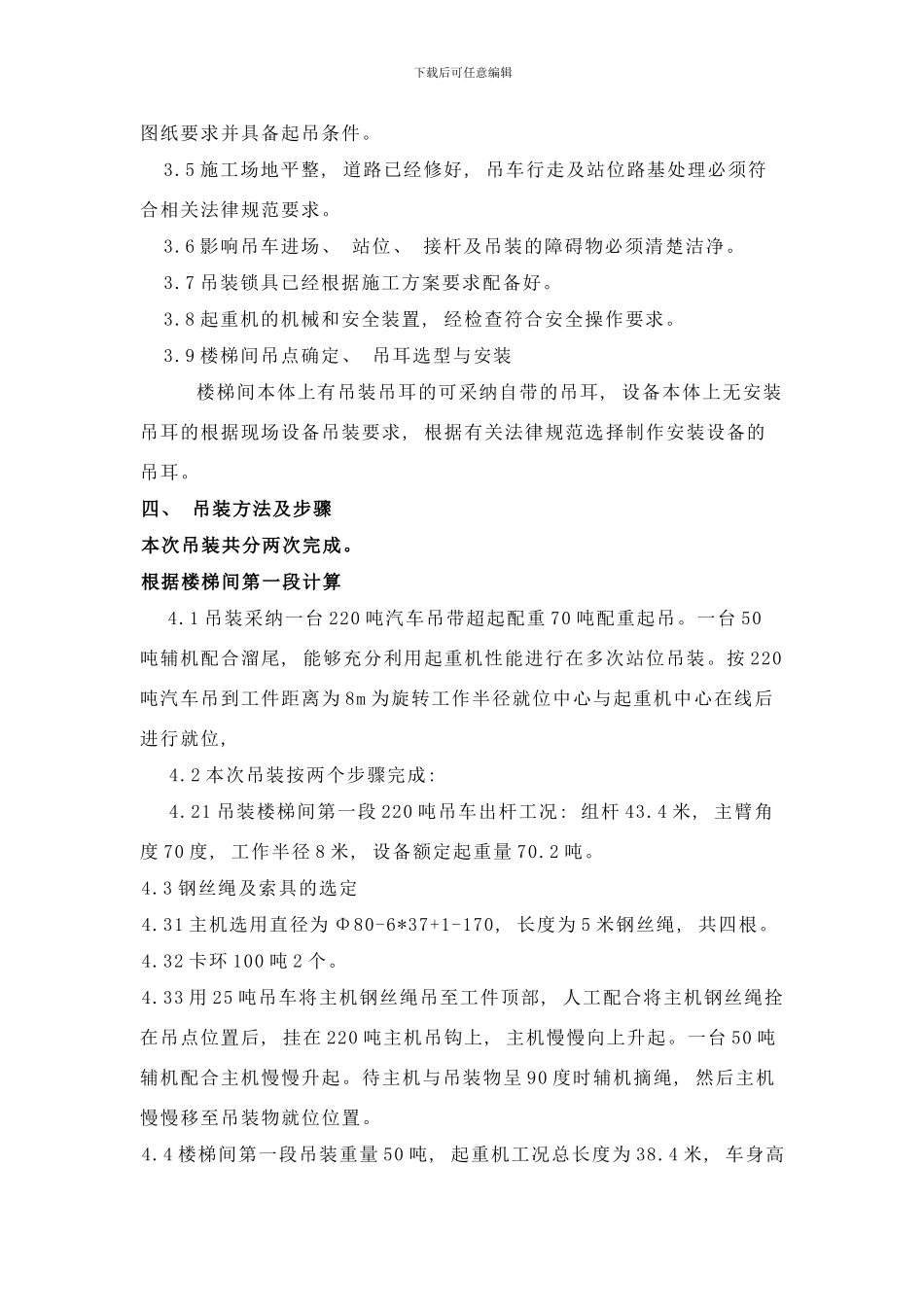

下载后可任意编辑新疆五家渠现代石油化工有限公司 30 万吨/年催化脱蜡联合装置 楼梯间 吊 装 方 案山东华显安装建设有限公司 年 月 日 目 录一、 设备概况二、 编制依据三、 吊装前应具备的条件四、 吊装方法及步骤五、 施工平面图六、 施工技术要求七、 危险源辨识八、 吊装施工岗位责任制下载后可任意编辑九、 安全技术措施十、 劳动组织及岗位责任制十一、 施工组织机构十二、 主要施工机具十三、 人力资源安排一、 设备概况 新疆五家渠现代石油化工有限公司 30 万吨/年催化脱蜡联合装置, 楼梯间总重 70 吨, 高 48 米, 宽 6 米, 根据现场实际情况, 和吊车性能, 此次吊装分两节完成, 第一节, 重 50 吨, 高 33 米, 第二节, 重 20 吨、 高 15 米。二、 编制依据CECS80: 《塔桅钢结构工程施工及验收法律规范》《石油化工吊装工作手册》《化工工程建设起重实施法律规范》HGJ201-803GB50205- 《钢结构工程实施及验收法律规范》GB5082-85 《起重吊运指挥信号》QAY220T、 50T 汽车吊性能表( 附后) 吸收塔设备相关施工图纸三、 吊装前应具备的条件3.1 楼梯间设备图纸、 设计平面布置图、 技术要求、 安装标准等必要的数据。3.2 楼梯间基础经检验合格, 满足、 并已办理基础中间交接手续。3.3 基础周围的土方, 已按要求回填并夯实平整3.4 楼梯间及配套设施全部进场, 设备已制作完毕, 经检查符合设计下载后可任意编辑图纸要求并具备起吊条件。3.5 施工场地平整, 道路已经修好, 吊车行走及站位路基处理必须符合相关法律规范要求。3.6 影响吊车进场、 站位、 接杆及吊装的障碍物必须清楚洁净。3.7 吊装锁具已经根据施工方案要求配备好。3.8 起重机的机械和安全装置, 经检查符合安全操作要求。3.9 楼梯间吊点确定、 吊耳选型与安装 楼梯间本体上有吊装吊耳的可采纳自带的吊耳, 设备本体上无安装吊耳的根据现场设备吊装要求, 根据有关法律规范选择制作安装设备的吊耳。四、 吊装方法及步骤本次吊装共分两次完成。根据楼梯间第一段计算4.1 吊装采纳一台 220 吨汽车吊带超起配重 70 吨配重起吊。一台 50吨辅机配合溜尾, 能够充分利用起重机性能进行在多次站位吊装。按 220吨汽车吊到工件距离为 8m 为旋转工作半径就位中心与起重机中心在线后进行就位, 4.2 本次吊装按两个步骤完成: 4.21 吊装楼梯间第一段 220 吨吊车出杆工况: 组杆 43.4 米, 主...
