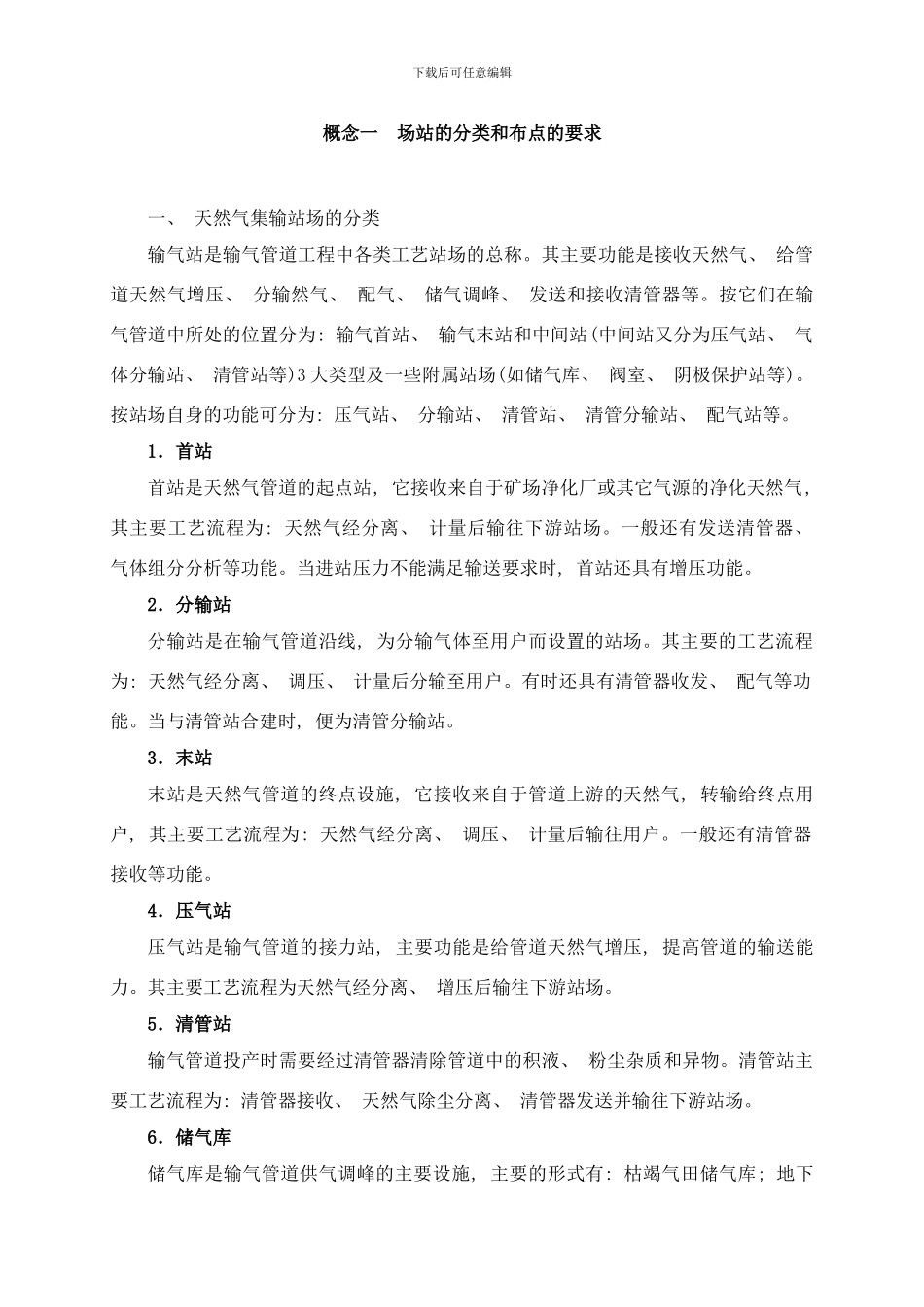

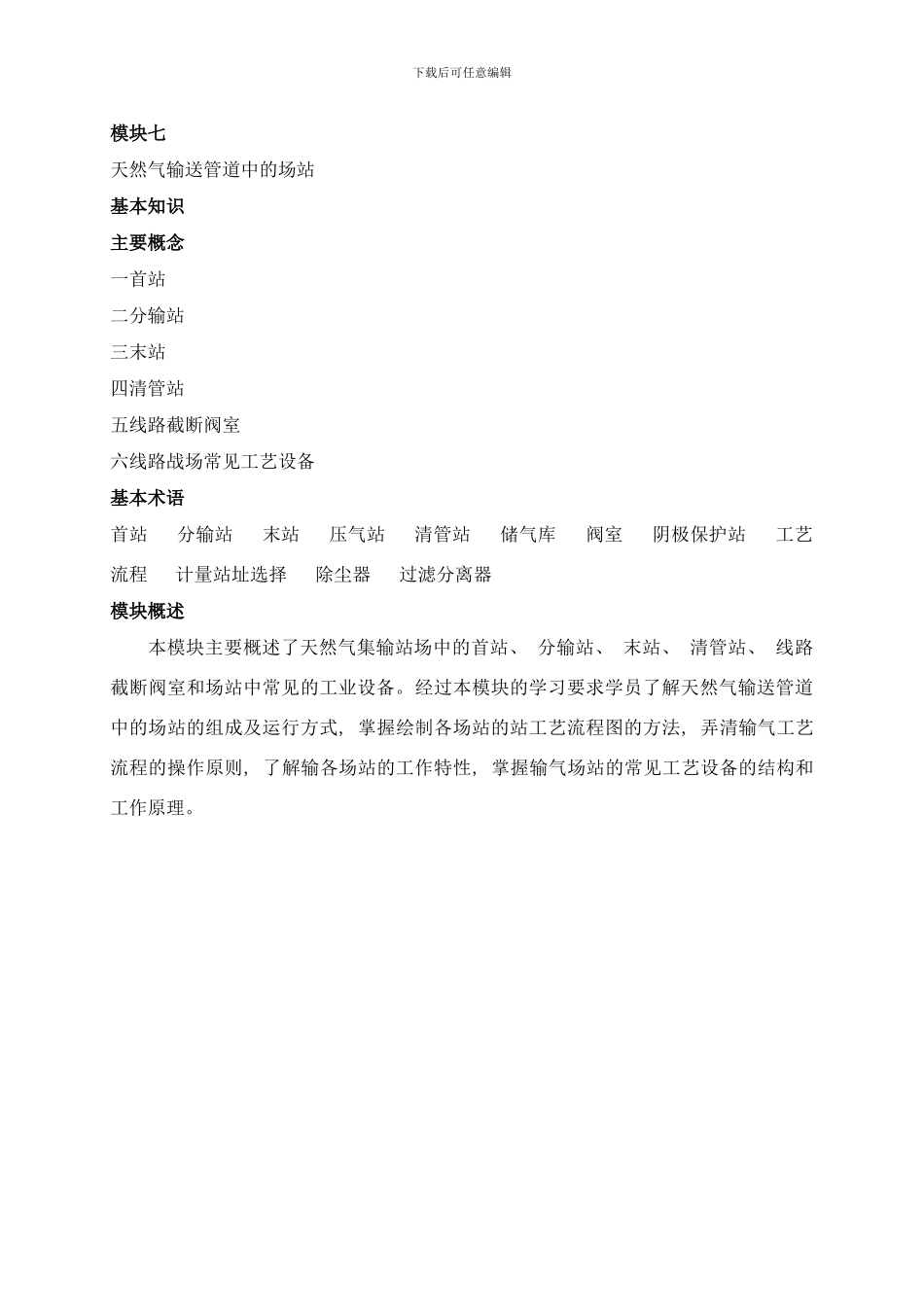

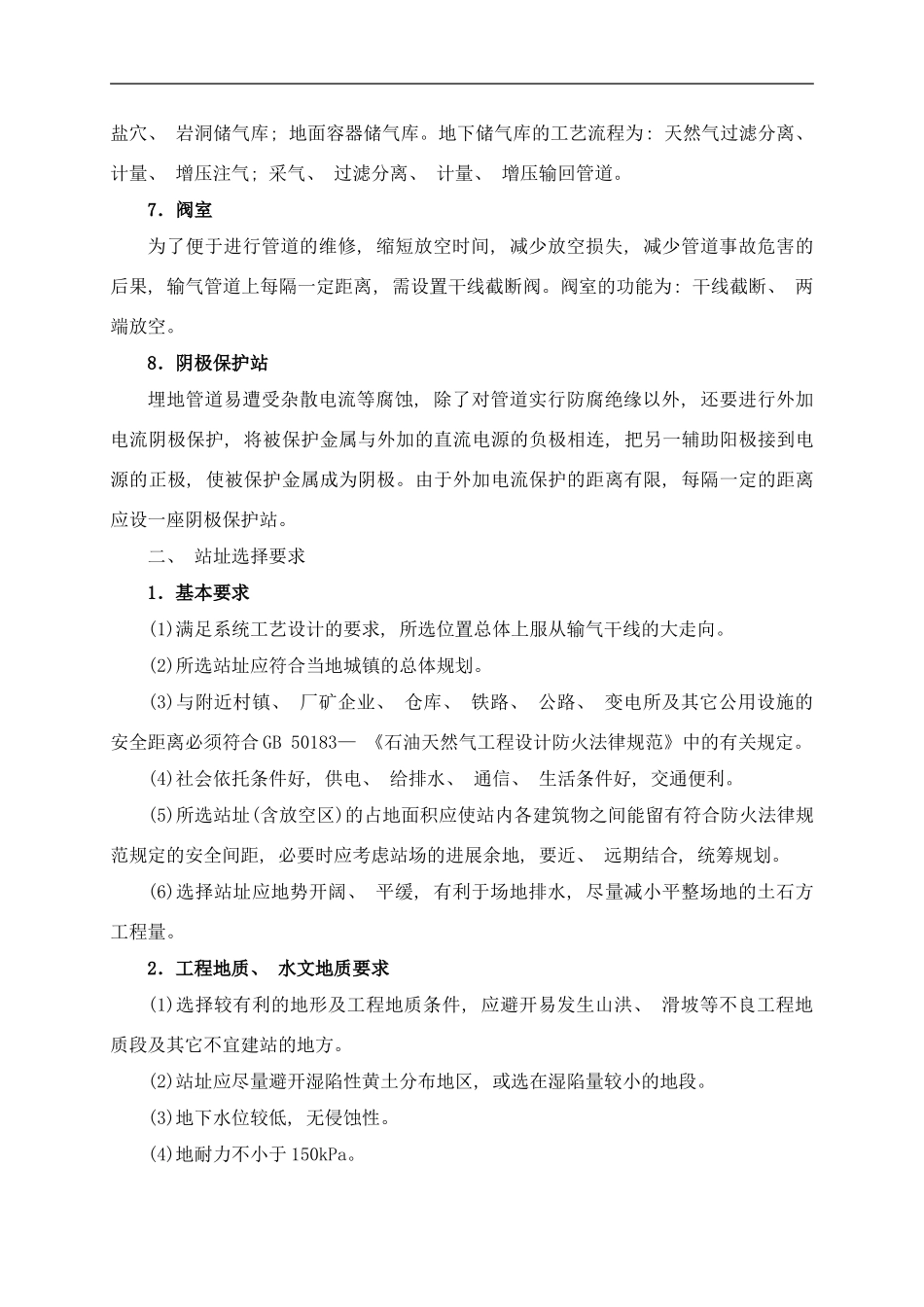

下载后可任意编辑模块七天然气输送管道中的场站基本知识主要概念一首站二分输站三末站四清管站五线路截断阀室六线路战场常见工艺设备基本术语首站 分输站 末站 压气站 清管站 储气库 阀室 阴极保护站 工艺流程 计量站址选择 除尘器 过滤分离器模块概述本模块主要概述了天然气集输站场中的首站、 分输站、 末站、 清管站、 线路截断阀室和场站中常见的工业设备。经过本模块的学习要求学员了解天然气输送管道中的场站的组成及运行方式, 掌握绘制各场站的站工艺流程图的方法, 弄清输气工艺流程的操作原则, 了解输各场站的工作特性, 掌握输气场站的常见工艺设备的结构和工作原理。下载后可任意编辑概念一 场站的分类和布点的要求一、 天然气集输站场的分类输气站是输气管道工程中各类工艺站场的总称。其主要功能是接收天然气、 给管道天然气增压、 分输然气、 配气、 储气调峰、 发送和接收清管器等。按它们在输气管道中所处的位置分为: 输气首站、 输气末站和中间站(中间站又分为压气站、 气体分输站、 清管站等)3 大类型及一些附属站场(如储气库、 阀室、 阴极保护站等)。按站场自身的功能可分为: 压气站、 分输站、 清管站、 清管分输站、 配气站等。1．首站首站是天然气管道的起点站, 它接收来自于矿场净化厂或其它气源的净化天然气, 其主要工艺流程为: 天然气经分离、 计量后输往下游站场。一般还有发送清管器、 气体组分分析等功能。当进站压力不能满足输送要求时, 首站还具有增压功能。2．分输站分输站是在输气管道沿线, 为分输气体至用户而设置的站场。其主要的工艺流程为: 天然气经分离、 调压、 计量后分输至用户。有时还具有清管器收发、 配气等功能。当与清管站合建时, 便为清管分输站。3．末站末站是天然气管道的终点设施, 它接收来自于管道上游的天然气, 转输给终点用户, 其主要工艺流程为: 天然气经分离、 调压、 计量后输往用户。一般还有清管器接收等功能。4．压气站压气站是输气管道的接力站, 主要功能是给管道天然气增压, 提高管道的输送能力。其主要工艺流程为天然气经分离、 增压后输往下游站场。5．清管站输气管道投产时需要经过清管器清除管道中的积液、 粉尘杂质和异物。清管站主要工艺流程为: 清管器接收、 天然气除尘分离、 清管器发送并输往下游站场。6．储气库储气库是输气管道供气调峰的主要设施, 主要的形式有: 枯竭气田储气库; 地下盐穴、 岩洞储...
