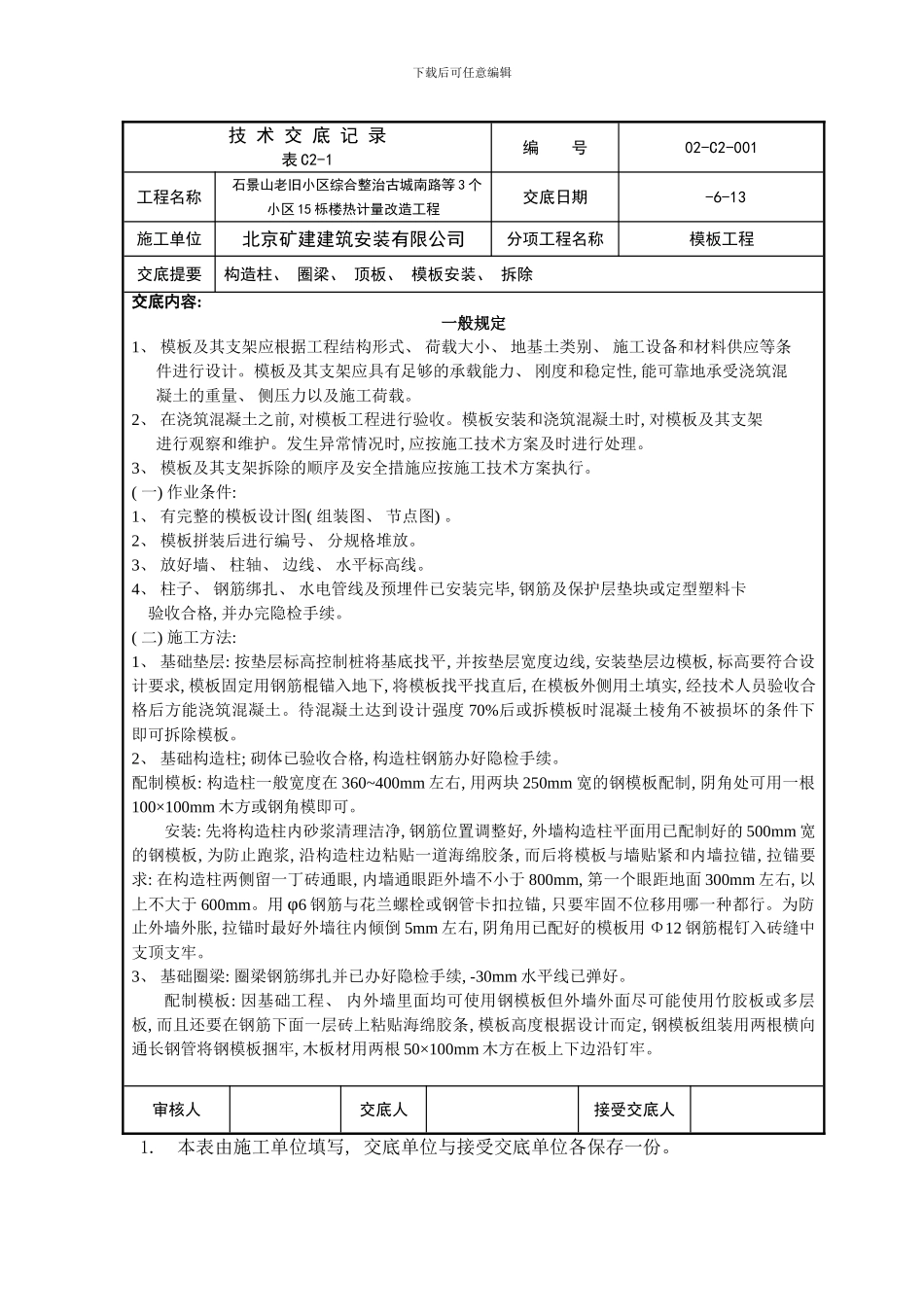

下载后可任意编辑技 术 交 底 记 录表 C2-1编 号02-C2-001工程名称 石景山老旧小区综合整治古城南路等 3 个小区 15 栎楼热计量改造工程交底日期 -6-13施工单位北京矿建建筑安装有限公司分项工程名称模板工程交底提要构造柱、 圈梁、 顶板、 模板安装、 拆除交底内容: 一般规定1、 模板及其支架应根据工程结构形式、 荷载大小、 地基土类别、 施工设备和材料供应等条件进行设计。模板及其支架应具有足够的承载能力、 刚度和稳定性, 能可靠地承受浇筑混凝土的重量、 侧压力以及施工荷载。2、 在浇筑混凝土之前, 对模板工程进行验收。模板安装和浇筑混凝土时, 对模板及其支架进行观察和维护。发生异常情况时, 应按施工技术方案及时进行处理。3、 模板及其支架拆除的顺序及安全措施应按施工技术方案执行。( 一) 作业条件: 1、 有完整的模板设计图( 组装图、 节点图) 。2、 模板拼装后进行编号、 分规格堆放。3、 放好墙、 柱轴、 边线、 水平标高线。4、 柱子、 钢筋绑扎、 水电管线及预埋件已安装完毕, 钢筋及保护层垫块或定型塑料卡验收合格, 并办完隐检手续。( 二) 施工方法: 1、 基础垫层: 按垫层标高控制桩将基底找平, 并按垫层宽度边线, 安装垫层边模板, 标高要符合设计要求, 模板固定用钢筋棍锚入地下, 将模板找平找直后, 在模板外侧用土填实, 经技术人员验收合格后方能浇筑混凝土。待混凝土达到设计强度 70%后或拆模板时混凝土棱角不被损坏的条件下即可拆除模板。2、 基础构造柱; 砌体已验收合格, 构造柱钢筋办好隐检手续。配制模板: 构造柱一般宽度在 360~400mm 左右, 用两块 250mm 宽的钢模板配制, 阴角处可用一根100×100mm 木方或钢角模即可。安装: 先将构造柱内砂浆清理洁净, 钢筋位置调整好, 外墙构造柱平面用已配制好的 500mm 宽的钢模板, 为防止跑浆, 沿构造柱边粘贴一道海绵胶条, 而后将模板与墙贴紧和内墙拉锚, 拉锚要求: 在构造柱两侧留一丁砖通眼, 内墙通眼距外墙不小于 800mm, 第一个眼距地面 300mm 左右, 以上不大于 600mm。用 φ6 钢筋与花兰螺栓或钢管卡扣拉锚, 只要牢固不位移用哪一种都行。为防止外墙外胀, 拉锚时最好外墙往内倾倒 5mm 左右, 阴角用已配好的模板用 Φ12 钢筋棍钉入砖缝中支顶支牢。3、 基础圈梁: 圈梁钢筋绑扎并已办好隐检手续, -30mm 水平线已弹好。配制模板: 因基础工程、 内外墙里面均可使用...
