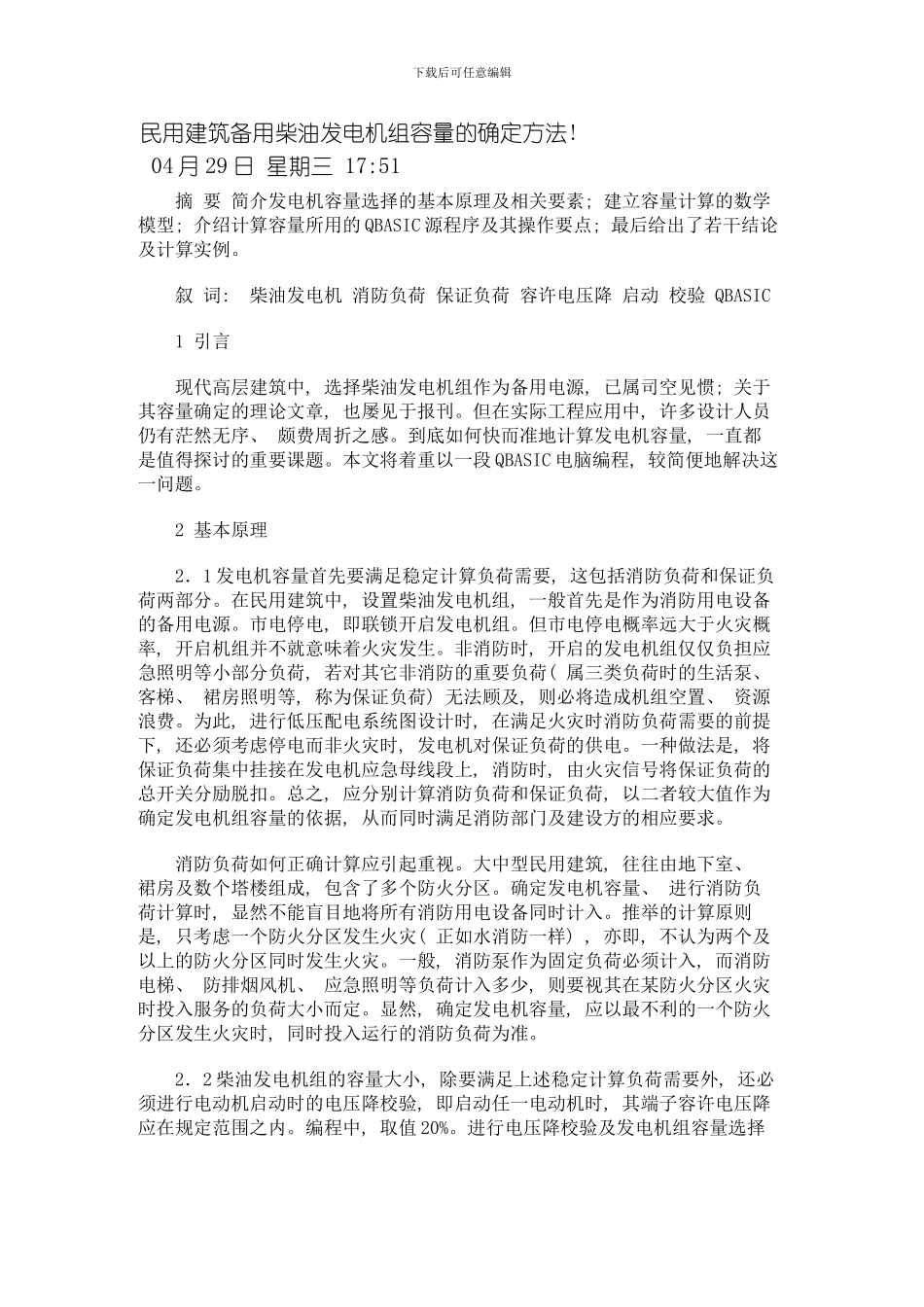

下载后可任意编辑民用建筑备用柴油发电机组容量的确定方法! 04 月 29 日 星期三 17:51摘 要 简介发电机容量选择的基本原理及相关要素; 建立容量计算的数学模型; 介绍计算容量所用的 QBASIC 源程序及其操作要点; 最后给出了若干结论及计算实例。叙 词: 柴油发电机 消防负荷 保证负荷 容许电压降 启动 校验 QBASIC1 引言现代高层建筑中, 选择柴油发电机组作为备用电源, 已属司空见惯; 关于其容量确定的理论文章, 也屡见于报刊。但在实际工程应用中, 许多设计人员仍有茫然无序、 颇费周折之感。到底如何快而准地计算发电机容量, 一直都是值得探讨的重要课题。本文将着重以一段 QBASIC 电脑编程, 较简便地解决这一问题。2 基本原理2．1 发电机容量首先要满足稳定计算负荷需要, 这包括消防负荷和保证负荷两部分。在民用建筑中, 设置柴油发电机组, 一般首先是作为消防用电设备的备用电源。市电停电, 即联锁开启发电机组。但市电停电概率远大于火灾概率, 开启机组并不就意味着火灾发生。非消防时, 开启的发电机组仅仅负担应急照明等小部分负荷, 若对其它非消防的重要负荷( 属三类负荷时的生活泵、 客梯、 裙房照明等, 称为保证负荷) 无法顾及, 则必将造成机组空置、 资源浪费。为此, 进行低压配电系统图设计时, 在满足火灾时消防负荷需要的前提下, 还必须考虑停电而非火灾时, 发电机对保证负荷的供电。一种做法是, 将保证负荷集中挂接在发电机应急母线段上, 消防时, 由火灾信号将保证负荷的总开关分励脱扣。总之, 应分别计算消防负荷和保证负荷, 以二者较大值作为确定发电机组容量的依据, 从而同时满足消防部门及建设方的相应要求。消防负荷如何正确计算应引起重视。大中型民用建筑, 往往由地下室、 裙房及数个塔楼组成, 包含了多个防火分区。确定发电机容量、 进行消防负荷计算时, 显然不能盲目地将所有消防用电设备同时计入。推举的计算原则是, 只考虑一个防火分区发生火灾( 正如水消防一样) , 亦即, 不认为两个及以上的防火分区同时发生火灾。一般, 消防泵作为固定负荷必须计入, 而消防电梯、 防排烟风机、 应急照明等负荷计入多少, 则要视其在某防火分区火灾时投入服务的负荷大小而定。显然, 确定发电机容量, 应以最不利的一个防火分区发生火灾时, 同时投入运行的消防负荷为准。2．2 柴油发电机组的容量大小, 除要满足上述稳定计算负荷需要外, 还必须进行电动机启动...
