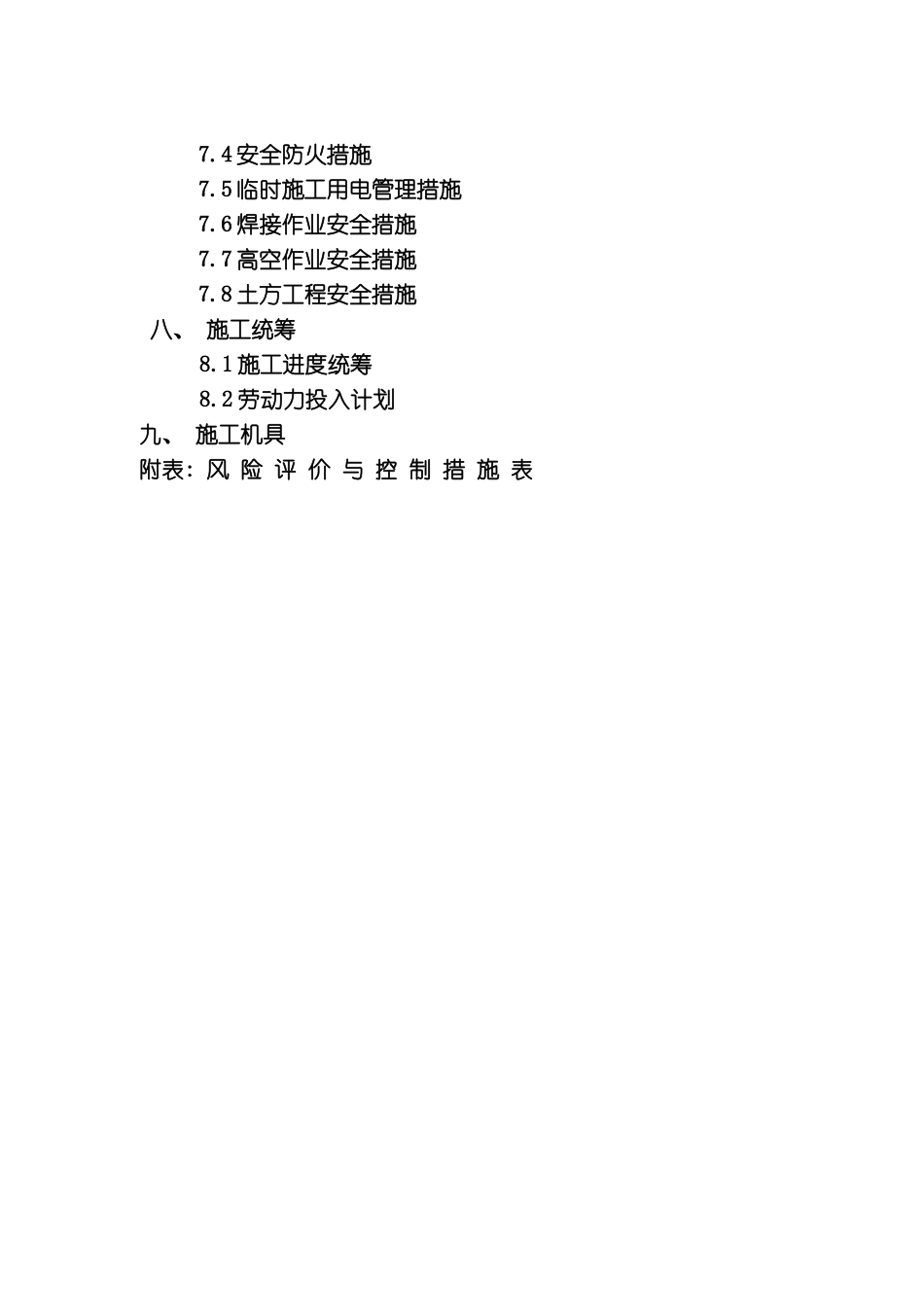

下载后可任意编辑湛江东兴炼油配套完善工程新建 10000m3干式气柜及其配套设施工艺管道安装施 工 方 案编制: 审核: 批准:茂名西南石化工程建设有限责任公司二 OO 九年三月四日 下载后可任意编辑目 录一、 工程概况 1.1 工程简介 1.2 工程特点二、 方案编制依据 2.1 图纸及法律规范2.2 本公司的文件及现场情况三、 施工准备3.1 技术准备3.2 材料准备3.3 施工人员和机具准备四、 施工方法和施工工序五、 施工技术要求 5.1 管道组成件和焊接材料的检验5.2 管道预制5.3 管道焊接5.4 管道的安装5.5 阀门安装的要求5.6 管道支吊架安装5.7 管道防腐5.8 管道强度试验、 严密性试验及吹扫5.9 给排水管道的安装六、 质量保证措施6.1 质量保证体系6.2 质量管理措施6.3 施工过程质量控制点七、 安全、 环境与健康( HSE) 保证措施 7.1 工程项目 HSE 保证体系 目 录7.2 安全培训教育制度7.3 特岗作业人员安全管理措施7.4 安全防火措施7.5 临时施工用电管理措施7.6 焊接作业安全措施7.7 高空作业安全措施7.8 土方工程安全措施八、 施工统筹8.1 施工进度统筹8.2 劳动力投入计划九、 施工机具附表: 风 险 评 价 与 控 制 措 施 表下载后可任意编辑一、工程概况1.1 工程简介10000m3干式气柜及配套设施是新建工程, 位于湛江东兴炼油旧厂区苯抽提原料及产品罐区南面, 工程由洛阳石油化工工程公司设计并总承包, 北京华夏监理公司负责监理工作, 茂名西南石化工程建设有限责任公司负责施工。10000m3干式气柜及配套设施主要是把各装置在正常生产状态下的可燃性放空气体不进入火炬, 而经放空管道进入气柜回收, 经回收压缩机增压后, 排入全厂燃料气管网, 供各装置使用, 从而达到降低能耗的作用。10000m3干式气柜及配套设施管道工程分储运和给排水两个部分, 其中储运部分工艺管道为 751 米, 给排水管道共 368 米, 阀门共 92 个。工艺管道工程量详见下表 1-1。工艺管道汇总表 1-1 单位: 米序号材质分类储运部分给排水部分小计1.120#6796791.2Q235B3683681.3Q235B+Zn7272 工艺管道总计75136811191.2 工程特点1. 工期紧、 任务重, 工程量大。2. 施工动火条件复杂。由于工程是在在用罐区旁边动火, 因此给安全工作带来诸多的困难。 二、 方案编制依据2.1 图纸及法律规范1、 洛阳石油化工工程公司提供的管道工程所有施工图纸及技术文件说明: 45-00/01～12、 46-00/01～0...
